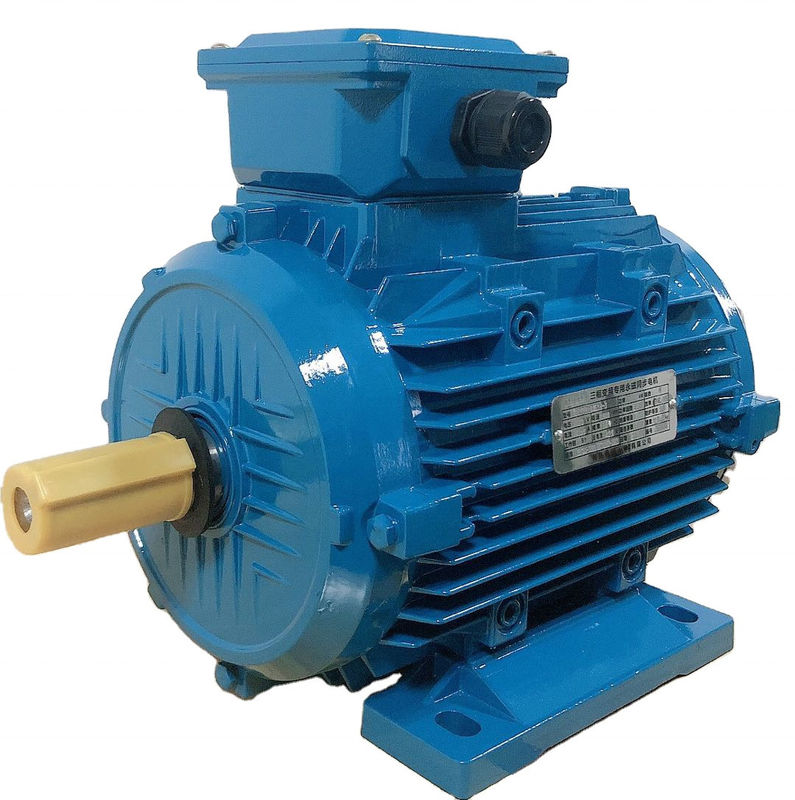

Εσωτερική αργόστροφη υψηλή ροπή μηχανών Gearless μαγνητών PMSM μόνιμη

Γιατί επιλέξτε τις μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών;

Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) προσφέρουν διάφορα πλεονεκτήματα πέρα από άλλους τύπους μηχανών, που περιλαμβάνουν:

Υψηλή αποδοτικότητα: Οι μηχανές PMAC οφείλονται ιδιαίτερα αποδοτικός στην απουσία απωλειών χαλκού στροφέων και μειωμένων απωλειών τυλίγματος. Μπορούν να επιτύχουν τις αποδοτικότητες μέχρι 97%, με συνέπεια τη σημαντική ενέργεια - αποταμίευση.

Πυκνότητα υψηλής δύναμης: Οι μηχανές PMAC έχουν μια πυκνότητα υψηλότερης ισχύος έναντι άλλων τύπων μηχανών, ποια μέσα μπορούν να παραγάγουν περισσότερη δύναμη ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου το διάστημα είναι περιορισμένο.

Υψηλή πυκνότητα ροπής: Οι μηχανές PMAC έχουν μια υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν περισσότερη ροπή ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου η υψηλή ροπή απαιτείται.

Μειωμένη συντήρηση: Δεδομένου ότι οι μηχανές PMAC δεν έχουν καμία βούρτσα, απαιτούν τη λιγότερη συντήρηση και έχουν μια μακρύτερη διάρκεια ζωής από άλλους τύπους μηχανών.

Βελτιωμένος έλεγχος: Οι μηχανές PMAC έχουν τον καλύτερο έλεγχο ταχύτητας και ροπής έναντι άλλων τύπων μηχανών, που καθιστούν τους ιδανικούς για τις εφαρμογές όπου ο ακριβής έλεγχος απαιτείται.

Φιλικός προς το περιβάλλον: Οι μηχανές PMAC είναι φιλικότερες προς το περιβάλλον από άλλους τύπους μηχανών δεδομένου ότι χρησιμοποιούν τα μέταλλα σπάνια γαίας, τα οποία είναι ευκολότερα να ανακυκλώσουν και να παραγάγουν τα λιγότερα απόβλητα έναντι άλλων τύπων μηχανών.

Συνολικά, τα πλεονεκτήματα των μηχανών PMAC τους κάνουν μια άριστη επιλογή για ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανημάτων, και των συστημάτων ανανεώσιμης ενέργειας.

Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:

Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.

Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.

Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.

Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.

Ιατρικός εξοπλισμός: Οι μηχανές PMAC χρησιμοποιούνται στο ιατρικό εξοπλισμό, όπως οι μηχανές MRI, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στις μηχανές που οδηγούν τα κινούμενα μέρη σε αυτές τις μηχανές.

Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;

Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Ευρέως χρησιμοποιημένα στα ηλεκτρικά οχήματα (EVs) που οφείλονται στις πυκνότητες υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα

Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.

Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές

Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.

Μόνος-αντίληψη εναντίον της λειτουργίας κλειστών βρόγχων

Οι πρόσφατες πρόοδοι στην τεχνολογία κίνησης επιτρέπουν στις τυποποιημένες κινήσεις εναλλασσόμενου ρεύματος για «να μόνος-ανιχνεύσουν» και να ακολουθήσουν τη θέση μαγνητών μηχανών. Ένα σύστημα κλειστών βρόγχων χρησιμοποιεί χαρακτηριστικά το κανάλι ζ-σφυγμού για να βελτιστοποιήσει την απόδοση. Μέσω ορισμένων ρουτινών, η κίνηση ξέρει την ακριβή θέση του μαγνήτη μηχανών με την καταδίωξη των καναλιών A/B και τη διόρθωση για τα λάθη με το ζ-κανάλι. Η γνώση της ακριβούς θέσης του μαγνήτη επιτρέπει τη βέλτιστη παραγωγή ροπής με συνέπεια τη βέλτιστη αποδοτικότητα.

Δομή ΠΡΩΘΥΠΟΥΡΓΟΥ μηχανή

Ποια είναι τα οφέλη μιας μόνιμης μηχανής μαγνητών με έναν μετατροπέα συχνότητας;

Τα πλεονεκτήματα της μόνιμης μηχανής μαγνητών με έναν μετατροπέα συχνότητας περιλαμβάνουν κυρίως τις ακόλουθες πτυχές:

1. Παίξτε μια βέλτιστη επίδραση εξοικονόμησης ενέργειας: Η μόνιμη μηχανή μαγνητών μπορεί να ρυθμιστεί από έναν μετατροπέα συχνότητας για να επιτύχει μια βέλτιστη επίδραση λειτουργίας χωρίς πρόσθετη εργασία.

2. Overvoltage προστασία: Η παραγωγή του αναστροφέα έχει μια λειτουργία ανίχνευσης τάσης, και ο αναστροφέας μπορεί αυτόματα να ρυθμίσει την τάση παραγωγής έτσι ώστε η μηχανή δεν αντιστέκεται overvoltage. Ακόμα και όταν αποτυγχάνει η ρύθμιση τάσης παραγωγής και η τάση παραγωγής υπερβαίνει 110% της κανονικής τάσης, ο αναστροφέας θα προστατεύσει τη μηχανή με τη διακοπή.

3. Προστασία κάτω από-τάσης: Όταν η τάση της μηχανής είναι χαμηλότερη από 90% της κανονικής τάσης, ο αναστροφέας θα σταματήσει για την προστασία.

4. Overcurrent προστασία: Όταν το ρεύμα της μηχανής υπερβαίνει 150%/3 δευτερολέπτων της εκτιμημένης αξίας, ή 200%/10 μικροδευτερόλεπτα του εκτιμημένου ρεύματος, ο αναστροφέας προστατεύει τη μηχανή με την παύση.

5. Προστασία απώλειας φάσης: ελέγξτε την τάση παραγωγής, όταν λείπει η φάση παραγωγής, ο αναστροφέας θα ανησυχήσει, και ο αναστροφέας θα σταματήσει για να προστατεύει τη μηχανή μετά από μια χρονική περίοδο.

6. Αντίστροφη προστασία φάσης: Ο αναστροφέας μπορεί να τεθεί έτσι ώστε η μηχανή μπορεί μόνο να περιστραφεί σε μια κατεύθυνση, και η κατεύθυνση περιστροφής δεν μπορεί να τεθεί. Εκτός αν ο χρήστης αλλάζει την ακολουθία φάσης της μηχανής Α, Β, και καλωδίωση Γ, δεν υπάρχει καμία δυνατότητα της αντίστροφης φάσης.

7. Προστασία υπερφόρτωσης: Ο αναστροφέας ελέγχει το ρεύμα μηχανών. Όταν το ρεύμα μηχανών υπερβαίνει 120% του εκτιμημένου ρεύματος για 1 λεπτό, ο αναστροφέας προστατεύει τη μηχανή με την παύση.

8. Να στηρίξει την προστασία: Ο αναστροφέας είναι εξοπλισμένος με ένα ειδικό στηρίζοντας κύκλωμα προστασίας, το οποίο αποτελείται γενικά από να στηρίξει τους μετασχηματιστές και τους ηλεκτρονόμους προστασίας. Όταν μια ή δύο φάσεις στηρίζονται, ο αναστροφέας θα ανησυχήσει. Φυσικά, εάν τα αιτήματα χρηστών, μπορούμε επίσης να σχεδιάσουμε για να προστατεύσουμε το κλείσιμο αμέσως μετά από να στηρίξουμε.

9. Προστασία βραχυκυκλώματος: Αφότου βραχυκυκλώνεται η παραγωγή αναστροφέων, θα προκαλέσει αναπόφευκτα overcurrent, και ο αναστροφέας θα σταματήσει για να προστατεύει τη μηχανή μέσα σε 10 μικροδευτερόλεπτα.

10. Προστασία Overclocking: Ο αναστροφέας έχει τη μέγιστη και ελάχιστη λειτουργία ορίου συχνότητας, έτσι ώστε η συχνότητα παραγωγής μπορεί μόνο να είναι μέσα στη διευκρινισμένη σειρά, πραγματοποιώντας κατά συνέπεια τη overclocking λειτουργία προστασίας.

11. Προστασία στάβλων: Την προστασία στάβλων στοχεύουν γενικά στις σύγχρονες μηχανές. Για μια ασύγχρονη μηχανή, ο στάβλος κατά τη διάρκεια της επιτάχυνσης πρέπει να φανερωθεί ως overcurrent, και ο αναστροφέας πραγματοποιεί αυτήν την λειτουργία προστασίας μέσω overcurrent και υπερφορτώνει την προστασία. Οι στάβλοι κατά τη διάρκεια της επιβράδυνσης μπορούν να αποφευχθούν με τον καθορισμό ενός ασφαλούς χρόνου επιβράδυνσης κατά τη διάρκεια της ανάθεσης.

Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ

Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.
