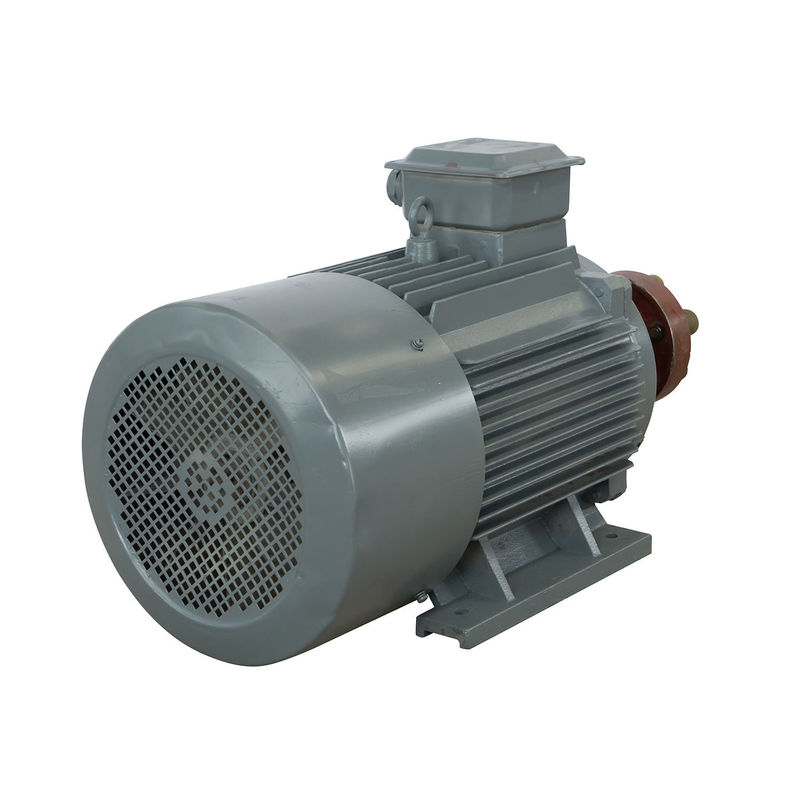

Μεταβλητή γεννήτρια γεννητριών τουρμπίνας 5KW PMG αέρα ταχύτητας ODM cOem

COem ODM υπηρεσιών μεταβλητή ταχύτητας γεννήτρια μαγνητών αιολικής ενέργειας μόνιμη

Σχέδιο προϊόντων

Τεχνική παράμετρος

Λεπτομερείς εικόνες

Ποια είναι η μόνιμη γεννήτρια μαγνητών;

Μια μόνιμη γεννήτρια μαγνητών είναι μια ηλεκτρική μηχανή που παράγει τη ηλεκτρική δύναμη από τη μηχανική ενέργεια ενός περιστρεφόμενου άξονα. Η γεννήτρια αποτελείται από έναν στροφέα, που περιέχουν τους μόνιμους μαγνήτες, και έναν στάτη, ο οποίος περιέχει windings. Όταν ο στροφέας περιστρέφεται, το μαγνητικό πεδίο των μόνιμων μαγνητών προκαλεί ένα ηλεκτρικό ρεύμα windings του στάτη, ο οποίος μεταφέρεται έπειτα στο φορτίο. Η γεννήτρια δεν απαιτεί μια εξωτερική πηγή ισχύος για να δημιουργήσει το μαγνητικό πεδίο, δεδομένου ότι οι μόνιμοι μαγνήτες παρέχουν μια συνεχή πηγή μαγνητικής ενέργειας. Οι μόνιμες γεννήτριες μαγνητών χρησιμοποιούνται συνήθως στις εφαρμογές ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι υδροηλεκτρικές εγκαταστάσεις, δεδομένου ότι είναι ιδιαίτερα αποδοτικές και αξιόπιστες.

Η δομή

Το σχέδιο PMG είναι σχετικά απλό. Αποτελείται από έναν στροφέα, έναν στάτη, και μόνιμους μαγνήτες. Ο στροφέας είναι ένας περιστρεφόμενος άξονας που περιέχει τους μόνιμους μαγνήτες. Ο στάτης είναι ένα στάσιμο συστατικό που περιβάλλει το στροφέα και περιέχει τις σπείρες του καλωδίου. Όταν οι περιστροφές στροφέων, το μαγνητικό πεδίο που δημιουργείται από τους μόνιμους μαγνήτες κόβουν απέναντι τις σπείρες του καλωδίου στο στάτη, προκαλώντας μια τάση.

Αρχή εργασίας

Η μόνιμη γεννήτρια μαγνητών χρησιμοποιεί την αρχή της ηλεκτρομαγνητικής επαγωγής δεδομένου ότι το καλώδιο κόβει τη γραμμή μαγνητικών πεδίων για να προκαλέσει μια ηλεκτρική δυνατότητα και μετατρέπει τη μηχανική ενέργεια του πρωταρχικού - μετακινούμενος στην ηλεκτρική ενεργειακή παραγωγή. Αποτελείται από δύο μέρη, το στάτη, και το στροφέα. Ο στάτης είναι armature που παράγει την ηλεκτρική ενέργεια και ο στροφέας είναι ο μαγνητικός πόλος. Ο στάτης αποτελείται από έναν armature πυρήνα σιδήρου, ομοιόμορφα απαλλαγμένο τριφασικό τύλιγμα, βάση μηχανών, και κάλυψη τελών.

Ο στροφέας είναι συνήθως ένας κρυμμένος τύπος πόλων, ο οποίος αποτελείται από το τύλιγμα διέγερσης, το πυρήνα σιδήρου και τον άξονα, δαχτυλίδι φρουράς, κεντρικό δαχτυλίδι, και ούτω καθεξής.

Το τύλιγμα διέγερσης του στροφέα ταΐζεται με το ΣΥΝΕΧΕΣ ρεύμα για να παραγάγει ένα μαγνητικό πεδίο κοντά στην ημιτονοειδή διανομή (αποκαλούμενη το στροφέα μαγνητικό πεδίο), και η αποτελεσματική ροή διέγερσής της κόβει με το στάσιμο armature τύλιγμα. Όταν ο στροφέας περιστρέφεται, το μαγνητικό πεδίο του στροφέα περιστρέφεται μαζί με τον. Κάθε φορά που γίνεται μια επανάσταση, οι μαγνητικές γραμμές δύναμης κόβουν κάθε τύλιγμα φάσης του στάτη στη σειρά, και μια τριφασική δυνατότητα εναλλασσόμενου ρεύματος προκαλείται στο τριφασικό τύλιγμα στατών.

Όταν η γεννήτρια μ.μ. τρέχει με ένα συμμετρικό φορτίο, το τριφασικό armature ρεύμα συνθέτει για να παραγάγει ένα περιστρεφόμενο μαγνητικό πεδίο με τη σύγχρονη ταχύτητα. Οι τομείς στατών και στροφέων αλληλεπιδρούν για να παραγάγουν τη ροπή φρεναρίσματος. Η μηχανική εισαγωγή ροπής από το στρόβιλο υπερνικά τη ροπή και τις εργασίες φρεναρίσματος.

Χαρακτηριστικά γνωρίσματα

①Η γεννήτρια έχει πολλούς πόλους, οι οποίοι βελτιώνουν τη συχνότητα και την αποδοτικότητα, που κερδίζει κόστος των διορθωτών και των αναστροφέων.

②Η πεπερασμένη ανάλυση στοιχείων χρησιμοποιείται κατά το σχεδιασμό της γεννήτριας, συμπαγής δομή. Η χαμηλή ροπή ξεκινήματος, λύνει το πρόβλημα του μικρού ξεκινήματος αέρα, βελτιώνοντας τη χρησιμοποίηση αιολικής ενέργειας.

③Η άδεια έξω το εργαλείο increaser, βελτιώνει την αξιοπιστία και την αποδοτικότητα της γεννήτριας, και χαμηλώνει το ποσό συντήρησης.

④Μόνωση κατηγορίας Χ, κενή διαπότιση πίεσης.

⑤Έχετε πολλές δομές όπως ο κάθετος άξονας, ο οριζόντιος άξονας, ο εσωτερικός στροφέας, ο εξωτερικός στροφέας, και ο τύπος πιάτων.

⑥Οι ισχυροί στροφείς, η γεννήτρια θα μπορούσαν να επιτύχουν τη υψηλή ταχύτητα.

⑦Μικρό μέγεθος, ελαφριά, υψηλής ενέργειας πυκνότητα, κατάλληλη για τις ειδικές καταστάσεις.

⑧Αποδοτικότητα τρεξίματος σε όλη τη σειρά ταχύτητας, υψηλή αποδοτικότητα.

⑨Εισαγόμενα χρήση λάδι-περιλήφθεία μεγάλη ταχύτητα ρουλεμάν, συντήρηση ελεύθερα, και υψηλή αξιοπιστία.
