Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Φιλικός προς το περιβάλλον μεταβλητός ηλεκτρικός κινητήρας εναλλασσόμενου ρεύματος PMSM ταχύτητας |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Πολωνοί: |
2,4,6,8,10, κ.λπ. |
Βαθμός προστασίας: |
IP54 IP68 IP65 |
Συχνότητα: |
50/60HZ |
Όνομα: |
Φιλικός προς το περιβάλλον μεταβλητός ηλεκτρικός κινητήρας εναλλασσόμενου ρεύματος PMSM ταχύτητας |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Πολωνοί: |
2,4,6,8,10, κ.λπ. |
Βαθμός προστασίας: |
IP54 IP68 IP65 |
Συχνότητα: |
50/60HZ |

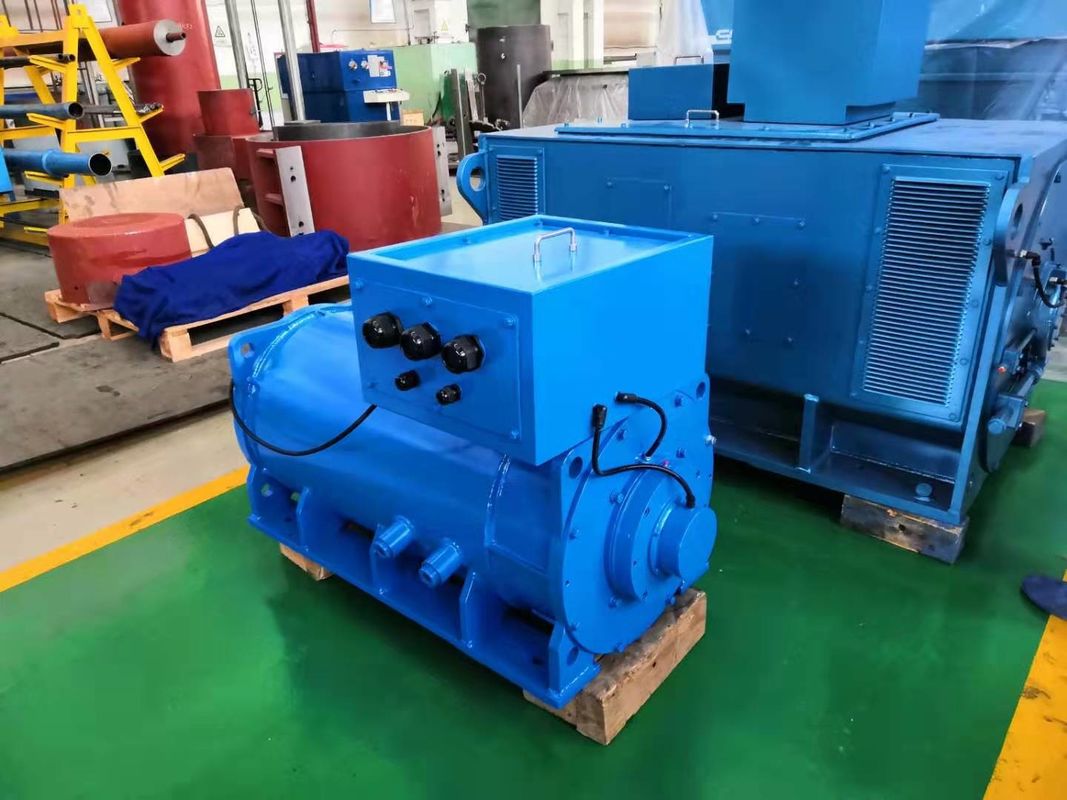

Φιλικός προς το περιβάλλον μεταβλητός ηλεκτρικός κινητήρας εναλλασσόμενου ρεύματος PMSM ταχύτητας
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Οι μόνιμες μηχανές μαγνητών είναι ηλεκτρικοί κινητήρες που χρησιμοποιούν τους μόνιμους μαγνήτες αντί των ηλεκτρομαγνητών για να δημιουργήσουν το μαγνητικό πεδίο που απαιτείται για τη λειτουργία της μηχανής. Αυτοί οι μαγνήτες αποτελούνται χαρακτηριστικά από τα στοιχεία σπάνιων γαίων όπως το νεοδύμιο ή το samarium-κοβάλτιο, τα οποία έχουν τις ισχυρές μαγνητικές ιδιότητες. Η χρήση των μόνιμων μαγνητών εξαλείφει την ανάγκη για μια χωριστή πηγή ισχύος να δημιουργηθεί το μαγνητικό πεδίο, με συνέπεια ένα αποδοτικότερο και συμπαγές σχέδιο μηχανών. Οι μόνιμες μηχανές μαγνητών χρησιμοποιούνται συνήθως στις διάφορες εφαρμογές όπως τα ηλεκτρικά οχήματα, οι ανεμοστρόβιλοι, και τα βιομηχανικά μηχανήματα.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Λόγω της χρήσης των μόνιμων μαγνητών για να παρέχει τα μαγνητικά πεδία, η διαδικασία στροφέων είναι ώριμη, αξιόπιστη, και εύκαμπτη σε μέγεθος, και η ικανότητα σχεδίου μπορεί να είναι τόσο μικρή όσο οι δεκάδες των Watt, μέχρι τα μεγαβάτ. Συγχρόνως, με την αύξηση ή τη μείωση του αριθμού ζευγαριών των μόνιμων μαγνητών στροφέων, είναι ευκολότερο να αλλαχτεί ο αριθμός πόλων της μηχανής, η οποία καθιστά τη σειρά ταχύτητας των μόνιμων σύγχρονων μηχανών μαγνητών ευρύτερη. Με τους multi-pole μόνιμους στροφείς μαγνητών, η εκτιμημένη ταχύτητα μπορεί να είναι τόσο χαμηλή όσο ένα ενιαίο ψηφίο, το οποίο είναι δύσκολο να επιτευχθεί από τις συνηθισμένες ασύγχρονες μηχανές.
Ειδικά στο αργόστροφο υψηλής ισχύος περιβάλλον εφαρμογής, η μόνιμη σύγχρονη μηχανή μαγνητών μπορεί να οδηγηθεί άμεσα από ένα multi-pole σχέδιο σε αργόστροφο, έναντι μιας συνηθισμένης μηχανής συν το μειωτή, τα πλεονεκτήματα μιας μόνιμης σύγχρονης μηχανής μαγνητών μπορούν να τονιστούν.
Διαφορές μεταξύ της μόνιμης μηχανής μαγνητών και της ασύγχρονης μηχανής:
01. Δομή στροφέων
Ασύγχρονη μηχανή: Ο στροφέας αποτελείται από έναν πυρήνα σιδήρου και ένα τύλιγμα, κυρίως ένα σκίουρος-κλουβί και wire-wound στροφείς. Ένας στροφέας σκίουρος-κλουβιών πετιέται με τους φραγμούς αργιλίου. Το μαγνητικό πεδίο του φραγμού αργιλίου που κόβει το στάτη οδηγεί το στροφέα.
Μηχανή PMSM: Οι μόνιμοι μαγνήτες ενσωματώνονται στους μαγνητικούς πόλους στροφέων, και οδηγούνται για να περιστραφούν από το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τις διαφορετικές απέχθειες.
02. Αποδοτικότητα
Ασύγχρονες μηχανές: Ανάγκη να απορροφηθεί το ρεύμα από τη διέγερση πλέγματος, με συνέπεια ένα συγκεκριμένο ποσό της ενεργειακής απώλειας, του αντιδραστικού ρεύματος μηχανών, και του χαμηλής ισχύος παράγοντα.
Μηχανή PMSM: Το μαγνητικό πεδίο παρέχεται από τους μόνιμους μαγνήτες, ο στροφέας δεν χρειάζεται το συναρπαστικό ρεύμα, και η αποδοτικότητα μηχανών βελτιώνεται.
03. Όγκος και βάρος
Η χρήση των υψηλής απόδοσης μόνιμων υλικών μαγνητών κάνει το κενό αέρα το μαγνητικό πεδίο των μόνιμων σύγχρονων μηχανών μαγνητών μεγαλύτερων από αυτό των ασύγχρονων μηχανών. Το μέγεθος και το βάρος μειώνονται έναντι των ασύγχρονων μηχανών. Θα είναι ένα ή δύο μεγέθη πλαισίων χαμηλότερα από τις ασύγχρονες μηχανές.
04. Αρχικό ρεύμα μηχανών
Ασύγχρονη μηχανή: Αρχίζει άμεσα από την ηλεκτρική ενέργεια συχνότητας ισχύος, και το αρχικό ρεύμα είναι μεγάλο, το οποίο μπορεί να φθάσει 5 έως 7 φορές στο εκτιμημένο ρεύμα, το οποίο ασκεί μεγάλη επίδραση στο πλέγμα δύναμης σε μια στιγμή. Το μεγάλο αρχικό ρεύμα προκαλεί την πτώση τάσης αντίστασης διαρροής του στάτη που τυλίγει για να αυξηθεί, και η αρχική ροπή είναι μικρή τόσο βαρέων καθηκόντων έναρξη δεν μπορεί να επιτευχθεί. Ακόμα κι αν ο αναστροφέας χρησιμοποιείται, μπορεί μόνο να αρχίσει μέσα στην εκτιμημένη σειρά ρευμάτων παραγωγής.
Μηχανή PMSM: Οδηγείται από έναν αφιερωμένο ελεγκτή, ο οποίος στερείται τις εκτιμημένες απαιτήσεις παραγωγής του μειωτή. Το πραγματικό αρχικό ρεύμα είναι μικρό, το ρεύμα αυξάνεται βαθμιαία σύμφωνα με το φορτίο, και η αρχική ροπή είναι μεγάλη.
05. Παράγοντας δύναμης
Οι ασύγχρονες μηχανές έχουν έναν χαμηλής ισχύος παράγοντα, πρέπει να απορροφήσουν ένα αντιδραστικό ρεύμα μεγάλου ποσού από το πλέγμα δύναμης, το μεγάλο αρχικό ρεύμα των ασύγχρονων μηχανών έχει έναν βραχυπρόθεσμο αντίκτυπο στο πλέγμα δύναμης, και η μακροπρόθεσμη χρήση θα προκαλέσει ορισμένη ζημία στον εξοπλισμό και τους μετασχηματιστές πλέγματος δύναμης. Είναι απαραίτητο να προστεθούν οι μονάδες αποζημιώσεων δύναμης και να εκτελεσθεί η αντιδραστική αποζημίωση δύναμης για να εξασφαλίσει την ποιότητα του πλέγματος δύναμης και να αυξήσει το κόστος της χρήσης εξοπλισμού.
Δεν υπάρχει κανένα προκληθε'ν ρεύμα στο στροφέα της μόνιμης σύγχρονης μηχανής μαγνητών, και ο παράγοντας δύναμης της μηχανής είναι υψηλός, το οποίο βελτιώνει τον ποιοτικό παράγοντα του πλέγματος δύναμης και εξαλείφει την ανάγκη να εγκατασταθεί ένας αποζημιωτής.
06. Συντήρηση
Η ασύγχρονη δομή μηχανών + μειωτών θα παραγάγει τη δόνηση, τη θερμότητα, το μεγάλο ποσοστό αποτυχίας, τη μεγάλη κατανάλωση λιπαντικών, και το μεγάλο χειρωνακτικό κόστος συντήρησης θα προκαλέσει ορισμένες απώλειες χρόνου διακοπής.
Η τριφασική μόνιμη σύγχρονη μηχανή μαγνητών οδηγεί τον εξοπλισμό άμεσα. Επειδή ο μειωτής αποβάλλεται, η ταχύτητα παραγωγής μηχανών είναι χαμηλή, ο μηχανικός θόρυβος είναι χαμηλός, η μηχανική δόνηση είναι μικρή, και το ποσοστό αποτυχίας είναι χαμηλό. Το ολόκληρο σύστημα κίνησης είναι σχεδόν συντήρηση-ελεύθερο.
Η τριφασική μόνιμη σύγχρονη μηχανή μαγνητών οδηγεί τον εξοπλισμό άμεσα. Επειδή ο μειωτής αποβάλλεται, η ταχύτητα παραγωγής μηχανών είναι χαμηλή, ο μηχανικός θόρυβος είναι χαμηλός, η μηχανική δόνηση είναι μικρή, και το ποσοστό αποτυχίας είναι χαμηλό. Το ολόκληρο σύστημα κίνησης είναι σχεδόν συντήρηση-ελεύθερο.
Τα χαρακτηριστικά και τα πλεονεκτήματα των μόνιμων μηχανών μαγνητών:
Η μηχανή από την πηγή διέγερσης μπορεί να διαιρεθεί σε δύο κατηγορίες: μόνιμη μηχανή μαγνητών, και ηλεκτρική μηχανή διέγερσης. Μια μόνιμη μηχανή μαγνητών είναι ένας ηλεκτρικός κινητήρας που παράγει ένα μαγνητικό πεδίο διέγερσης από έναν μόνιμο μαγνήτη. Οι ευρύτατα χρησιμοποιημένες τριφασικές ασύγχρονες μηχανές στη βιομηχανία και αστική χρήση, όπως οι Υ-σειρές, οι y2-σειρές, οι YE2-σειρές, οι σειρές YX3, οι σειρές σειράς YB, σειράς YB2, κ.λπ. όλα ανήκουν στις ηλεκτρικές μηχανές διέγερσης. Τα προϊόντα μηχανών ENNENG είναι εξαιρετικά-αποδοτικές μόνιμες σύγχρονες μηχανές μαγνητών.
Έναντι των παραδοσιακών ηλεκτρικών μηχανών διέγερσης, οι μόνιμες μηχανές μαγνητών, ειδικά μόνιμες μηχανές μαγνητών σπάνια γαίας, έχουν τα πλεονεκτήματα της απλής δομής, της αξιόπιστης λειτουργίας, του μικρού μεγέθους, της ελαφριάς, μικρής απώλειας και της υψηλής αποδοτικότητας, και της εύκαμπτων και διαφορετικών μορφής και του μεγέθους της μηχανής. Η εφαρμογή είναι εξαιρετικά ευρεία, καλύπτοντας σχεδόν όλους τους τομείς του αεροδιαστήματος, της εθνικής ασφαλείας, βιομηχανικός και της αγροτικής παραγωγής, και της καθημερινής ζωής.
Μια μόνιμη σύγχρονη μηχανή μαγνητών (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που χρησιμοποιεί τους μόνιμους μαγνήτες στο στροφέα για να δημιουργήσει ένα μαγνητικό πεδίο. Μερικά από τα χαρακτηριστικά γνωρίσματα μιας μηχανής PMSM περιλαμβάνουν:
Υψηλή αποδοτικότητα: Οι μηχανές PMSM είναι ιδιαίτερα αποδοτικές, με τα επίπεδα αποδοτικότητας μέχρι 98%. Αυτό είναι επειδή έχουν μια χαμηλότερη απώλεια δύναμης από άλλους τύπους μηχανών λόγω των μόνιμων μαγνητών τους.
Πυκνότητα υψηλής δύναμης: Οι μηχανές PMSM έχουν μια πυκνότητα υψηλής δύναμης, ποια μέσα μπορούν να παραδώσουν ένα υψηλό επίπεδο της δύναμης σε μια μικρή συσκευασία. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου το διάστημα είναι περιορισμένο.
Υψηλή ροπή: Οι μηχανές PMSM έχουν την υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν πολλή ροπή σε μια μικρή συσκευασία. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου η υψηλή ροπή απαιτείται.
Ακριβής έλεγχος: Οι μηχανές PMSM είναι γνωστές για τον ακριβή έλεγχό τους, ο οποίος τις καθιστά ιδανικές για τη χρήση στις εφαρμογές όπου ο ακριβής έλεγχος ταχύτητας απαιτείται.
Χαμηλή συντήρηση: Οι μηχανές PMSM έχουν ένα απλό σχέδιο και δεν απαιτούν πολλή συντήρηση. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου η συντήρηση είναι δύσκολη ή ακριβή.
Ευρεία σειρά ταχύτητας: Οι μηχανές PMSM έχουν μια ευρεία σειρά ταχύτητας, η οποία τις καθιστά κατάλληλες για τη χρήση σε ποικίλες εφαρμογές.
Χαμηλού θορύβου και δόνηση: Οι μηχανές PMSM λειτουργούν ήσυχα και παράγουν την ελάχιστη δόνηση, που καθιστά τους κατάλληλους για τη χρήση στις εφαρμογές όπου ο θόρυβος και η δόνηση πρέπει να περιοριστούν στο ελάχιστο.
Οφέλη των μηχανών PMSM:
Υψηλή αποδοτικότητα
Αυτό ισχύει ιδιαίτερα με τις χαμηλότερες ταχύτητες. Η μόνιμη μηχανή μαγνητών δεν απαιτεί το ρεύμα για να παρασχεθεί στο στροφέα της για να παραγάγει τον τομέα στροφέων, επομένως αποβάλλοντας τις απώλειες στροφέων σχεδόν τελείως. Όταν συγκρίνεται με τις μηχανές επαγωγής ή απροθυμίας απαιτεί επίσης τα χαμηλότερα ρεύματα στο στάτη και έχει έναν μεγαλύτερο παράγοντα δύναμης, που οδηγεί στις μικρότερες τρέχουσες εκτιμήσεις στον ελεγκτή, και που αυξάνει τη γενική αποδοτικότητα συστημάτων κίνησης.
Η οδήγηση των χαμηλότερων ταχυτήτων στην υψηλότερη αποδοτικότητα από μια μηχανή επαγωγής να διαγράψει την απαίτηση μιας μετάδοσης ταχύτητα-μείωσης, που παίρνει την πολυπλοκότητα από τη μηχανική ρύθμιση.
Σταθερή ροπή
Αυτός ο τύπος μηχανής μπορεί να παραγάγει τη σταθερή ροπή και να διατηρήσει την πλήρη ροπή με τις χαμηλές ταχύτητες.
Μέγεθος
Το μικρότερο μέγεθος, το ελαφρύς, και η λιγότερη σπείρα παρέχουν μια πυκνότητα υψηλότερης ισχύος.
Οικονομικώς αποδοτικός
Με την απουσία βουρτσών, υπάρχουν μειωμένα κόστη συντήρησης.
Ελάχιστη θερμότητα
Σε PMSM η θερμότητα παράγεται στις σπείρες στατών και δεν υπάρχουν καμία βούρτσα και μόνο ελάχιστη θερμότητα που παράγονται στο στροφέα, που διευκολύνει την ψύξη της μηχανής. Καθώς τρέχουν το δοχείο ψύξης από τις μηχανές επαγωγής, η αξιοπιστία και η διάρκεια ζωής της μηχανής αυξάνονται.
Σειρά ταχύτητας
Αυτός ο τύπος μηχανής μπορεί να έχει μια ευρεία σειρά ταχύτητας με τη χρήση της αποδυνάμωσης τομέων και μπορεί να υιοθετήσει τη μέγιστη ροπή/την τρέχουσα στρατηγική ελέγχου (MTPA) κατά τη διάρκεια της σταθερής λειτουργίας ροπής.
Εφαρμογή της μόνιμης μηχανής μαγνητών σπάνια γαίας
Λόγω της ανωτερότητας των μόνιμων μηχανών μαγνητών σπάνια γαίας, οι αιτήσεις τους γίνονται όλο και περισσότερο εκτενείς. Οι κύριοι τομείς εφαρμογής είναι οι ακόλουθοι:
Εστίαση στην υψηλή αποδοτικότητα και την ενέργεια - αποταμίευση των μόνιμων μηχανών μαγνητών σπάνια γαίας. Οι κύριοι στόχοι εφαρμογής είναι μεγάλοι καταναλωτές δύναμης, όπως σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες για τις υφαντικές και χημικές βιομηχανίες ινών, οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για τα μηχανήματα διάφορης μεταλλείας και μεταφορών που χρησιμοποιούνται στις πετρελαιοφόρες περιοχές και τα ανθρακωρυχεία, και οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για την οδήγηση των διάφορων αντλιών και των ανεμιστήρων.
