Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Μόνιμος σύγχρονος ηλεκτρικός κινητήρας μαγνητών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Πολωνοί: |
2,4,6,8,10, κ.λπ. |
Βαθμός προστασίας: |
IP54 IP68 IP65 |
Συχνότητα: |
50/60HZ |
Πιστοποιητικό: |
CE, UL |
Υπηρεσία: |
ODM, COEM |
Όνομα: |
Μόνιμος σύγχρονος ηλεκτρικός κινητήρας μαγνητών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Πολωνοί: |
2,4,6,8,10, κ.λπ. |
Βαθμός προστασίας: |
IP54 IP68 IP65 |
Συχνότητα: |
50/60HZ |
Πιστοποιητικό: |
CE, UL |
Υπηρεσία: |
ODM, COEM |

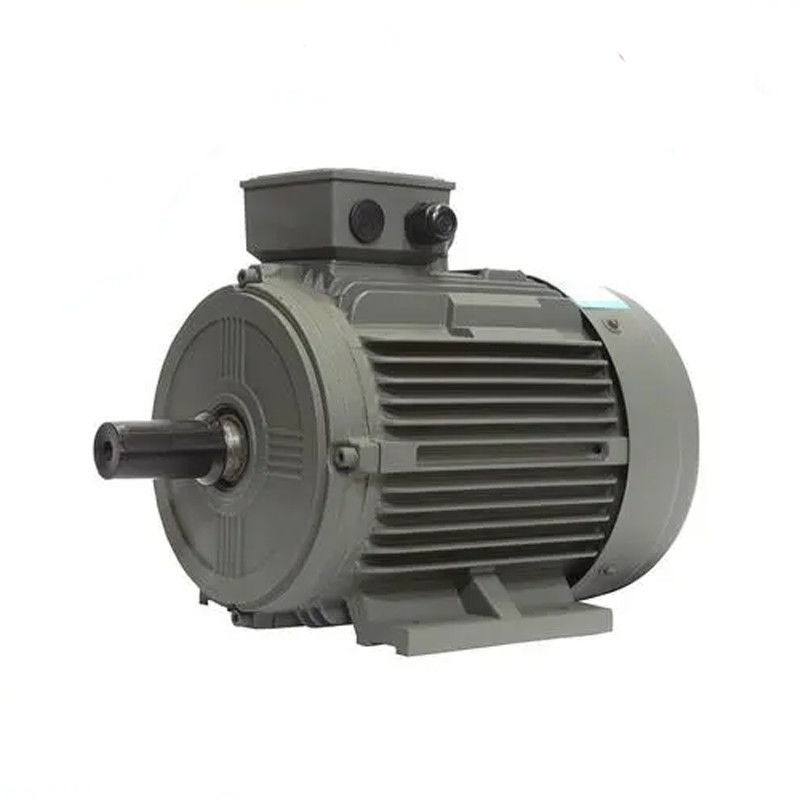

Το CE ενέκρινε το βιομηχανικό ηλεκτρικό κινητήρα εναλλασσόμενου ρεύματος PMSM Gearless ODM cOem χρήσης
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Η ΜΟΝΙΜΗ ΣΥΓΧΡΟΝΗ ΜΗΧΑΝΗ ΜΑΓΝΗΤΩΝ αποτελείται κυρίως από το στάτη, το στροφέα, τα πλαίσια, την κάλυψη μπροστινός-οπίσθιων τμημάτων, τα ρουλεμάν, κ.λπ. Η δομή του στάτη είναι βασικά η ίδια με αυτήν των συνηθισμένων ασύγχρονων μηχανών, και η κύρια διαφορά μεταξύ της μόνιμης σύγχρονης μηχανής μαγνητών και άλλων ειδών μηχανών είναι ο στροφέας της.
Το μόνιμο υλικό μαγνητών με προμαγνητισμένο (μαγνητικός που χρεώνεται) μαγνητικό στην επιφάνεια ή μέσα στο μόνιμο μαγνήτη της μηχανής, παρέχει το απαραίτητο μαγνητικό πεδίο κενού αέρα για τη μηχανή. Αυτή η δομή στροφέων μπορεί αποτελεσματικά να μειώσει τον όγκο μηχανών, να μειώσει την απώλεια και να βελτιώσει την αποδοτικότητα.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Λόγω της χρήσης των μόνιμων μαγνητών για να παρέχει τα μαγνητικά πεδία, η διαδικασία στροφέων είναι ώριμη, αξιόπιστη, και εύκαμπτη σε μέγεθος, και η ικανότητα σχεδίου μπορεί να είναι τόσο μικρή όσο οι δεκάδες των Watt, μέχρι τα μεγαβάτ. Συγχρόνως, με την αύξηση ή τη μείωση του αριθμού ζευγαριών των μόνιμων μαγνητών στροφέων, είναι ευκολότερο να αλλαχτεί ο αριθμός πόλων της μηχανής, η οποία καθιστά τη σειρά ταχύτητας των μόνιμων σύγχρονων μηχανών μαγνητών ευρύτερη. Με τους multi-pole μόνιμους στροφείς μαγνητών, η εκτιμημένη ταχύτητα μπορεί να είναι τόσο χαμηλή όσο ένα ενιαίο ψηφίο, το οποίο είναι δύσκολο να επιτευχθεί από τις συνηθισμένες ασύγχρονες μηχανές.
Ειδικά στο αργόστροφο υψηλής ισχύος περιβάλλον εφαρμογής, η μόνιμη σύγχρονη μηχανή μαγνητών μπορεί να οδηγηθεί άμεσα από ένα multi-pole σχέδιο σε αργόστροφο, έναντι μιας συνηθισμένης μηχανής συν το μειωτή, τα πλεονεκτήματα μιας μόνιμης σύγχρονης μηχανής μαγνητών μπορούν να τονιστούν.
Διαφορές μεταξύ της μόνιμης μηχανής μαγνητών και της ασύγχρονης μηχανής:
01. Δομή στροφέων
Ασύγχρονη μηχανή: Ο στροφέας αποτελείται από έναν πυρήνα σιδήρου και ένα τύλιγμα, κυρίως ένα σκίουρος-κλουβί και wire-wound στροφείς. Ένας στροφέας σκίουρος-κλουβιών πετιέται με τους φραγμούς αργιλίου. Το μαγνητικό πεδίο του φραγμού αργιλίου που κόβει το στάτη οδηγεί το στροφέα.
Μηχανή PMSM: Οι μόνιμοι μαγνήτες ενσωματώνονται στους μαγνητικούς πόλους στροφέων, και οδηγούνται για να περιστραφούν από το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τις διαφορετικές απέχθειες.
02. Αποδοτικότητα
Ασύγχρονες μηχανές: Ανάγκη να απορροφηθεί το ρεύμα από τη διέγερση πλέγματος, με συνέπεια ένα συγκεκριμένο ποσό της ενεργειακής απώλειας, του αντιδραστικού ρεύματος μηχανών, και του χαμηλής ισχύος παράγοντα.
Μηχανή PMSM: Το μαγνητικό πεδίο παρέχεται από τους μόνιμους μαγνήτες, ο στροφέας δεν χρειάζεται το συναρπαστικό ρεύμα, και η αποδοτικότητα μηχανών βελτιώνεται.
03. Όγκος και βάρος
Η χρήση των υψηλής απόδοσης μόνιμων υλικών μαγνητών κάνει το κενό αέρα το μαγνητικό πεδίο των μόνιμων σύγχρονων μηχανών μαγνητών μεγαλύτερων από αυτό των ασύγχρονων μηχανών. Το μέγεθος και το βάρος μειώνονται έναντι των ασύγχρονων μηχανών. Θα είναι ένα ή δύο μεγέθη πλαισίων χαμηλότερα από τις ασύγχρονες μηχανές.
04. Αρχικό ρεύμα μηχανών
Ασύγχρονη μηχανή: Αρχίζει άμεσα από την ηλεκτρική ενέργεια συχνότητας ισχύος, και το αρχικό ρεύμα είναι μεγάλο, το οποίο μπορεί να φθάσει 5 έως 7 φορές στο εκτιμημένο ρεύμα, το οποίο ασκεί μεγάλη επίδραση στο πλέγμα δύναμης σε μια στιγμή. Το μεγάλο αρχικό ρεύμα προκαλεί την πτώση τάσης αντίστασης διαρροής του στάτη που τυλίγει για να αυξηθεί, και η αρχική ροπή είναι μικρή τόσο βαρέων καθηκόντων έναρξη δεν μπορεί να επιτευχθεί. Ακόμα κι αν ο αναστροφέας χρησιμοποιείται, μπορεί μόνο να αρχίσει μέσα στην εκτιμημένη σειρά ρευμάτων παραγωγής.
Μηχανή PMSM: Οδηγείται από έναν αφιερωμένο ελεγκτή, ο οποίος στερείται τις εκτιμημένες απαιτήσεις παραγωγής του μειωτή. Το πραγματικό αρχικό ρεύμα είναι μικρό, το ρεύμα αυξάνεται βαθμιαία σύμφωνα με το φορτίο, και η αρχική ροπή είναι μεγάλη.
05. Παράγοντας δύναμης
Οι ασύγχρονες μηχανές έχουν έναν χαμηλής ισχύος παράγοντα, πρέπει να απορροφήσουν ένα αντιδραστικό ρεύμα μεγάλου ποσού από το πλέγμα δύναμης, το μεγάλο αρχικό ρεύμα των ασύγχρονων μηχανών έχει έναν βραχυπρόθεσμο αντίκτυπο στο πλέγμα δύναμης, και η μακροπρόθεσμη χρήση θα προκαλέσει ορισμένη ζημία στον εξοπλισμό και τους μετασχηματιστές πλέγματος δύναμης. Είναι απαραίτητο να προστεθούν οι μονάδες αποζημιώσεων δύναμης και να εκτελεσθεί η αντιδραστική αποζημίωση δύναμης για να εξασφαλίσει την ποιότητα του πλέγματος δύναμης και να αυξήσει το κόστος της χρήσης εξοπλισμού.
Δεν υπάρχει κανένα προκληθε'ν ρεύμα στο στροφέα της μόνιμης σύγχρονης μηχανής μαγνητών, και ο παράγοντας δύναμης της μηχανής είναι υψηλός, το οποίο βελτιώνει τον ποιοτικό παράγοντα του πλέγματος δύναμης και εξαλείφει την ανάγκη να εγκατασταθεί ένας αποζημιωτής.
06. Συντήρηση
Η ασύγχρονη δομή μηχανών + μειωτών θα παραγάγει τη δόνηση, τη θερμότητα, το μεγάλο ποσοστό αποτυχίας, τη μεγάλη κατανάλωση λιπαντικών, και το μεγάλο χειρωνακτικό κόστος συντήρησης θα προκαλέσει ορισμένες απώλειες χρόνου διακοπής.
Η τριφασική μόνιμη σύγχρονη μηχανή μαγνητών οδηγεί τον εξοπλισμό άμεσα. Επειδή ο μειωτής αποβάλλεται, η ταχύτητα παραγωγής μηχανών είναι χαμηλή, ο μηχανικός θόρυβος είναι χαμηλός, η μηχανική δόνηση είναι μικρή, και το ποσοστό αποτυχίας είναι χαμηλό. Το ολόκληρο σύστημα κίνησης είναι σχεδόν συντήρηση-ελεύθερο.
Η τριφασική μόνιμη σύγχρονη μηχανή μαγνητών οδηγεί τον εξοπλισμό άμεσα. Επειδή ο μειωτής αποβάλλεται, η ταχύτητα παραγωγής μηχανών είναι χαμηλή, ο μηχανικός θόρυβος είναι χαμηλός, η μηχανική δόνηση είναι μικρή, και το ποσοστό αποτυχίας είναι χαμηλό. Το ολόκληρο σύστημα κίνησης είναι σχεδόν συντήρηση-ελεύθερο.
Τα χαρακτηριστικά και τα πλεονεκτήματα των μόνιμων μηχανών μαγνητών:
Η μηχανή από την πηγή διέγερσης μπορεί να διαιρεθεί σε δύο κατηγορίες: μόνιμη μηχανή μαγνητών, και ηλεκτρική μηχανή διέγερσης. Μια μόνιμη μηχανή μαγνητών είναι ένας ηλεκτρικός κινητήρας που παράγει ένα μαγνητικό πεδίο διέγερσης από έναν μόνιμο μαγνήτη. Οι ευρύτατα χρησιμοποιημένες τριφασικές ασύγχρονες μηχανές στη βιομηχανία και αστική χρήση, όπως οι Υ-σειρές, οι y2-σειρές, οι YE2-σειρές, οι σειρές YX3, οι σειρές σειράς YB, σειράς YB2, κ.λπ. όλα ανήκουν στις ηλεκτρικές μηχανές διέγερσης. Τα προϊόντα μηχανών ENNENG είναι εξαιρετικά-αποδοτικές μόνιμες σύγχρονες μηχανές μαγνητών.
Έναντι των παραδοσιακών ηλεκτρικών μηχανών διέγερσης, οι μόνιμες μηχανές μαγνητών, ειδικά μόνιμες μηχανές μαγνητών σπάνια γαίας, έχουν τα πλεονεκτήματα της απλής δομής, της αξιόπιστης λειτουργίας, του μικρού μεγέθους, της ελαφριάς, μικρής απώλειας και της υψηλής αποδοτικότητας, και της εύκαμπτων και διαφορετικών μορφής και του μεγέθους της μηχανής. Η εφαρμογή είναι εξαιρετικά ευρεία, καλύπτοντας σχεδόν όλους τους τομείς του αεροδιαστήματος, της εθνικής ασφαλείας, βιομηχανικός και της αγροτικής παραγωγής, και της καθημερινής ζωής.
Μια μόνιμη σύγχρονη μηχανή μαγνητών (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που χρησιμοποιεί τους μόνιμους μαγνήτες στο στροφέα για να δημιουργήσει ένα μαγνητικό πεδίο. Μερικά από τα χαρακτηριστικά γνωρίσματα μιας μηχανής PMSM περιλαμβάνουν:
Υψηλή αποδοτικότητα: Οι μηχανές PMSM είναι ιδιαίτερα αποδοτικές, με τα επίπεδα αποδοτικότητας μέχρι 98%. Αυτό είναι επειδή έχουν μια χαμηλότερη απώλεια δύναμης από άλλους τύπους μηχανών λόγω των μόνιμων μαγνητών τους.
Πυκνότητα υψηλής δύναμης: Οι μηχανές PMSM έχουν μια πυκνότητα υψηλής δύναμης, ποια μέσα μπορούν να παραδώσουν ένα υψηλό επίπεδο της δύναμης σε μια μικρή συσκευασία. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου το διάστημα είναι περιορισμένο.
Υψηλή ροπή: Οι μηχανές PMSM έχουν την υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν πολλή ροπή σε μια μικρή συσκευασία. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου η υψηλή ροπή απαιτείται.
Ακριβής έλεγχος: Οι μηχανές PMSM είναι γνωστές για τον ακριβή έλεγχό τους, ο οποίος τις καθιστά ιδανικές για τη χρήση στις εφαρμογές όπου ο ακριβής έλεγχος ταχύτητας απαιτείται.
Χαμηλή συντήρηση: Οι μηχανές PMSM έχουν ένα απλό σχέδιο και δεν απαιτούν πολλή συντήρηση. Αυτό τους καθιστά ιδανικούς για τη χρήση στις εφαρμογές όπου η συντήρηση είναι δύσκολη ή ακριβή.
Ευρεία σειρά ταχύτητας: Οι μηχανές PMSM έχουν μια ευρεία σειρά ταχύτητας, η οποία τις καθιστά κατάλληλες για τη χρήση σε ποικίλες εφαρμογές.
Χαμηλού θορύβου και δόνηση: Οι μηχανές PMSM λειτουργούν ήσυχα και παράγουν την ελάχιστη δόνηση, που καθιστά τους κατάλληλους για τη χρήση στις εφαρμογές όπου ο θόρυβος και η δόνηση πρέπει να περιοριστούν στο ελάχιστο.
Πώς να αποτρέψει την απομαγνήτιση της μόνιμης μηχανής μαγνητών;
01. Σωστή επιλογή της μόνιμης δύναμης μηχανών μαγνητών:
Η απομαγνήτιση συσχετίζεται με την επιλογή δύναμης των μόνιμων μηχανών μαγνητών. Η σωστή επιλογή της δύναμης μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ μπορεί να αποτρέψει ή να καθυστερήσει την απομαγνήτιση. Ο κύριος λόγος για την απομαγνήτιση της μόνιμης σύγχρονης μηχανής μαγνητών είναι ότι η θερμοκρασία είναι πάρα πολύ υψηλή, και η υπερφόρτωση είναι ο κύριος λόγος για τον υψηλής θερμοκρασίας. Επομένως, ένα ορισμένο περιθώριο πρέπει να αφεθεί κατά την επιλογή της δύναμης της μόνιμης μηχανής μαγνητών. Σύμφωνα με την πραγματική κατάσταση του φορτίου, γενικά για 20% είναι πιό κατάλληλος.
02. Αποφύγετε το βαρύ φορτίο και συχνή:
Οι μόνιμες σύγχρονες μηχανές μαγνητών προσπαθούν να αποφύγουν την άμεση έναρξη ή τη συχνή έναρξη των βαριών φορτίων. Κατά τη διάρκεια της αρχικής διαδικασίας, η αρχική ροπή ταλαντεύεται, και στο τμήμα κοιλάδων της αρχικής ροπής, το μαγνητικό πεδίο στατών απομαγνητίζει το μαγνητικό πόλο στροφέων. Επομένως, προσπαθήστε να αποφύγετε το βαρύ φορτίο και τη συχνή έναρξη της μόνιμης σύγχρονης μηχανής μαγνητών.
03. Βελτιώστε το σχέδιο:
(1) κατάλληλα αυξήστε το πάχος του μόνιμου μαγνήτη:
Από την προοπτική του μόνιμων σχεδίου και της κατασκευής μηχανών μαγνητών σύγχρονων, η σχέση μεταξύ armature της αντίδρασης, της ηλεκτρομαγνητικής ροπής και της μόνιμης απομαγνήτισης μαγνητών πρέπει να εξεταστεί.
Στο πλαίσιο της συνδυασμένης δράσης της μαγνητικής ροής που παράγονται από το άνεμος ρεύμα ροπής και της μαγνητικής ροής που παράγεται από την ακτινωτή δύναμη που τυλίγει, οι μόνιμοι μαγνήτες στην επιφάνεια στροφέων προκαλούν εύκολα την απομαγνήτιση.
Με την προϋπόθεση ότι το κενό αέρα της μηχανής παραμένει αμετάβλητο, ώστε να εξασφαλιστεί ότι ο μόνιμος μαγνήτης δεν απομαγνητίζει, η αποτελεσματικότερη μέθοδος είναι να αυξηθεί κατάλληλα το πάχος του μόνιμου μαγνήτη.
(2) υπάρχει ένα κύκλωμα αυλακιού εξαερισμού μέσα στο στροφέα για να μειώσει την άνοδο θερμοκρασίας του στροφέα:
Εάν η θερμοκρασία του στροφέα είναι πάρα πολύ υψηλή, ο μόνιμος μαγνήτης θα προκαλέσει την αμετάκλητη απώλεια μαγνητισμού. Στο δομικό σχέδιο, το εσωτερικό κύκλωμα εξαερισμού του στροφέα μπορεί να σχεδιαστεί για να δροσίσει άμεσα το μαγνητικό χάλυβα. Όχι μόνο μειώνει τη θερμοκρασία του μαγνητικού χάλυβα, αλλά και βελτιώνει την αποδοτικότητα.
