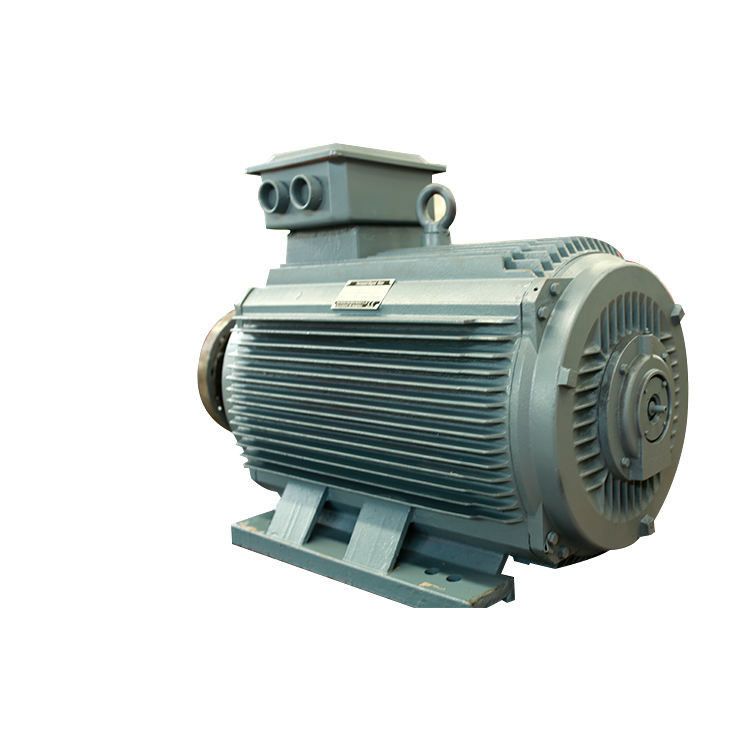

Απλή δομών μηχανή PMM 5.5kw-3000kw μαγνητών νεοδύμιου μόνιμη

Γιατί επιλέξτε τις μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών;

Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) προσφέρουν διάφορα πλεονεκτήματα πέρα από άλλους τύπους μηχανών, που περιλαμβάνουν:

Υψηλή αποδοτικότητα: Οι μηχανές PMAC οφείλονται ιδιαίτερα αποδοτικός στην απουσία απωλειών χαλκού στροφέων και μειωμένων απωλειών τυλίγματος. Μπορούν να επιτύχουν τις αποδοτικότητες μέχρι 97%, με συνέπεια τη σημαντική ενέργεια - αποταμίευση.

Πυκνότητα υψηλής δύναμης: Οι μηχανές PMAC έχουν μια πυκνότητα υψηλότερης ισχύος έναντι άλλων τύπων μηχανών, ποια μέσα μπορούν να παραγάγουν περισσότερη δύναμη ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου το διάστημα είναι περιορισμένο.

Υψηλή πυκνότητα ροπής: Οι μηχανές PMAC έχουν μια υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν περισσότερη ροπή ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου η υψηλή ροπή απαιτείται.

Μειωμένη συντήρηση: Δεδομένου ότι οι μηχανές PMAC δεν έχουν καμία βούρτσα, απαιτούν τη λιγότερη συντήρηση και έχουν μια μακρύτερη διάρκεια ζωής από άλλους τύπους μηχανών.

Βελτιωμένος έλεγχος: Οι μηχανές PMAC έχουν τον καλύτερο έλεγχο ταχύτητας και ροπής έναντι άλλων τύπων μηχανών, που καθιστούν τους ιδανικούς για τις εφαρμογές όπου ο ακριβής έλεγχος απαιτείται.

Φιλικός προς το περιβάλλον: Οι μηχανές PMAC είναι φιλικότερες προς το περιβάλλον από άλλους τύπους μηχανών δεδομένου ότι χρησιμοποιούν τα μέταλλα σπάνια γαίας, τα οποία είναι ευκολότερα να ανακυκλώσουν και να παραγάγουν τα λιγότερα απόβλητα έναντι άλλων τύπων μηχανών.

Συνολικά, τα πλεονεκτήματα των μηχανών PMAC τους κάνουν μια άριστη επιλογή για ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανημάτων, και των συστημάτων ανανεώσιμης ενέργειας.


Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:

Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.

Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.

Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.

Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.

Ιατρικός εξοπλισμός: Οι μηχανές PMAC χρησιμοποιούνται στο ιατρικό εξοπλισμό, όπως οι μηχανές MRI, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στις μηχανές που οδηγούν τα κινούμενα μέρη σε αυτές τις μηχανές.

Εργασία της μόνιμης σύγχρονης μηχανής μαγνητών:

Η εργασία της μόνιμης σύγχρονης μηχανής μαγνητών είναι πολύ απλή, γρήγορη, και αποτελεσματική όταν συγκρίνεται με τις συμβατικές μηχανές. Η εργασία PMSM εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο του στάτη και το σταθερό μαγνητικό πεδίο του στροφέα. Οι μόνιμοι μαγνήτες χρησιμοποιούνται ως στροφέας για να δημιουργήσουν τη σταθερή μαγνητική ροή και να λειτουργήσουν και να κλειδώσουν με τη σύγχρονη ταχύτητα. Αυτοί οι τύποι μηχανών είναι παρόμοιοι με τις αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές.

Οι ομάδες phasor διαμορφώνονται με να ενώσουν windings του στάτη το ένα με το άλλο. Αυτές οι ομάδες phasor προσχωρούνται μαζί για να διαμορφώσουν τις διαφορετικές συνδέσεις όπως ένα αστέρι, ένα δέλτα, και διπλές και ενιαίες φάσεις. Για να μειώσει τις αρμονικές τάσεις, windings πρέπει να τυλιχτεί σύντομα το ένα με το άλλο.

Όταν ο ανεφοδιασμός εναλλασσόμενου ρεύματος 3 φάσης δίνεται στο στάτη, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο και το σταθερό μαγνητικό πεδίο προκαλείται λόγω του μόνιμου μαγνήτη του στροφέα. Αυτός ο στροφέας λειτουργεί στο συγχρονισμό με τη σύγχρονη ταχύτητα. Ολόκληρη η εργασία του PMSM εξαρτάται από το κενό αέρα μεταξύ του στάτη και του στροφέα χωρίς το φορτίο.

Εάν το κενό αέρα είναι μεγάλο, κατόπιν οι windage απώλειες της μηχανής θα μειωθούν. Οι πόλοι τομέων που δημιουργούνται από το μόνιμο μαγνήτη είναι εμφανείς. Οι μόνιμες σύγχρονες μηχανές μαγνητών μόνος-δεν αρχίζουν τις μηχανές. Έτσι, είναι απαραίτητο να ελεγχθεί η μεταβλητή συχνότητα του στάτη ηλεκτρονικά.

EMF και εξίσωση ροπής
Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber
Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC

Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση

(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph

Όπου Tph = Zph/2

Επομένως, μέσο EMF ανά φάση είναι,

= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph
Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση

ϕ = ροή/πόλος σε Weber

P= αριθ. Από τους πόλους

Συχνότητα F= στο Hz

Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3

Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.

Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP

Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,

Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm

Δομή της μηχανής IPM (εσωτερικός μόνιμος μαγνήτης)

Μια συμβατική μηχανή SPM (μόνιμος μαγνήτης επιφάνειας) έχει μια δομή στην οποία ένας μόνιμος μαγνήτης είναι συνδεμένος με την επιφάνεια στροφέων. Χρησιμοποιεί μόνο τη μαγνητική ροπή από έναν μαγνήτη. Αφ' ετέρου, η μηχανή IPM χρησιμοποιεί την απροθυμία μέσω της μαγνητικής αντίστασης εκτός από τη μαγνητική ροπή με την ενσωμάτωση ενός μόνιμου μαγνήτη ο ίδιος στο στροφέα.

SPM εναντίον της δομής στροφέων μηχανών IPM

Χαρακτηριστικά γνωρίσματα μηχανών IPM (εσωτερικός μόνιμος μαγνήτης)

Υψηλή ροπή και υψηλή αποδοτικότητα
Η υψηλή ροπή και η υψηλή παραγωγή επιτυγχάνονται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.

Λειτουργία εξοικονόμησης ενέργειας
Καταναλώνει μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών μηχανών SPM.

Μεγάλη περιστροφή
Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.

Ασφάλεια
Δεδομένου ότι ο μόνιμος μαγνήτης ενσωματώνεται, η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.

Διανυσματικά χαρακτηριστικά γνωρίσματα ελέγχου

Ενώ ένα συμβατικό σύστημα (σύστημα διεξαγωγής 120-βαθμού) εντυπωσιάζει το ρεύμα στη μηχανή ως τετραγωνικό κύμα, ένας διανυσματικός έλεγχος εντυπωσιάζει την τάση που μετατρέπεται σε κύμα ημιτόνου προς τη θέση του στροφέα (γωνία του μαγνήτη), έτσι είναι δυνατό να ελεγχθεί το ρεύμα μηχανών.

Η μόνιμη μαγνητική σύγχρονη μηχανή έχει τα ακόλουθα χαρακτηριστικά:

1. Η εκτιμημένη αποδοτικότητα είναι 2% σε 5% υψηλότερο από τις κανονικές ασύγχρονες μηχανές

2. Η αποδοτικότητα αυξάνεται γρήγορα με την αύξηση του φορτίου. Όταν το φορτίο αλλάζει μέσα στη σειρά 25% σε 120%, διατηρεί την υψηλή αποδοτικότητα. Η υψηλής απόδοσης λειτουργούσα σειρά είναι πολύ υψηλότερη από αυτή των συνηθισμένων ασύγχρονων μηχανών. Το ελαφρύς-φορτίο, το μεταβλητός-φορτίο, και το πλήρης-φορτίο όλα έχουν τα σημαντικά αποτελέσματα εξοικονόμησης ενέργειας

3. Παράγοντες δύναμης μέχρι 0,95 και ανωτέρω, καμία αντιδραστική αποζημίωση που απαιτείται

4. Ο παράγοντας δύναμης βελτιώνεται πολύ. Έναντι των ασύγχρονων μηχανών, το τρέχοντας ρεύμα μειώνεται από περισσότερο από 10%. Λόγω της μείωσης στις λειτουργούσες απώλειες ρευμάτων και συστημάτων, τα αποτελέσματα εξοικονόμησης ενέργειας περίπου 1% μπορούν να επιτευχθούν.

5. Χαμηλής θερμοκρασίας άνοδος, πυκνότητα υψηλής δύναμης: 20K χαμηλότερη από την τριφασική ασύγχρονη άνοδο θερμοκρασίας μηχανών, η άνοδος θερμοκρασίας σχεδίου είναι η ίδια και μπορεί να γίνει σε έναν μικρότερο όγκο, που σώζει τα αποτελεσματικότερα υλικά

6. Η υψηλή έναρξη κλείνει και υψηλή ικανότητα υπερφόρτωσης: σύμφωνα με τις απαιτήσεις, μπορεί να σχεδιαστεί με την υψηλή αρχική ροπή (3-5 φορές) και την υψηλή ικανότητα υπερφόρτωσης

7. Το μεταβλητό σύστημα ελέγχου ταχύτητας συχνότητας χρησιμοποιείται, το οποίο είναι καλύτερο στη δυναμική απάντηση και καλύτερα από αυτή των ασύγχρονων μηχανών.

8. Οι διαστάσεις εγκαταστάσεων είναι οι ίδιες με τις ασύγχρονες μηχανές αυτήν την περίοδο ευρέως χρησιμοποιούμενες, και το σχέδιο και η επιλογή είναι πολύ κατάλληλα.

9. Λόγω της αύξησης στον παράγοντα δύναμης, η οπτική δύναμη του μετασχηματιστή συστημάτων παροχής ηλεκτρικού ρεύματος μειώνεται πολύ, που βελτιώνει την ικανότητα παροχής ηλεκτρικού ρεύματος του μετασχηματιστή, και μπορεί επίσης πολύ να μειώσει το κόστος του καλωδίου συστημάτων (νέο πρόγραμμα)

10. Όταν το νέο πρόγραμμα χτίζεται, όλα τα συστήματα κίνησης χρησιμοποιούν τις μόνιμες μαγνητικές σύγχρονες μηχανές, η επένδυση προγράμματος είναι βασικά η ίδια με τη χρήση των ασύγχρονων μηχανών, και το πρόγραμμα μπορεί να συνεχίσει να λαμβάνει τα οφέλη εξοικονόμησης ενέργειας αφότου τίθεται το πρόγραμμα σε λειτουργία

Γενικό στο βιομηχανικό τομέα, η αντικατάσταση των χαμηλής τάσης (380/660/1140V) υψηλής απόδοσης ασύγχρονων μηχανών, το σύστημα σώζει 5% στην ενέργεια 30%, και οι υψηλής τάσεως (6kV/10kV) υψηλής απόδοσης ασύγχρονες μηχανές, σύστημα σώζουν 2% to10%.
