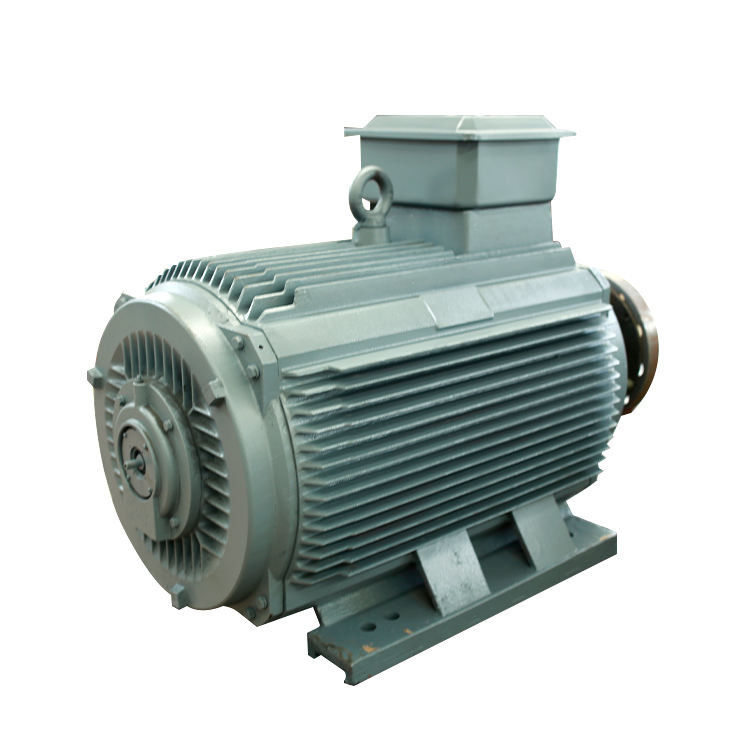

Το υγρό δρόσισε την ακτινωτή ροής μόνιμη μαγνητών ζωή υπηρεσιών μηχανών μακριά

Εργασία της μόνιμης σύγχρονης μηχανής μαγνητών:

Η εργασία της μόνιμης σύγχρονης μηχανής μαγνητών είναι πολύ απλή, γρήγορη, και αποτελεσματική όταν συγκρίνεται με τις συμβατικές μηχανές. Η εργασία PMSM εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο του στάτη και το σταθερό μαγνητικό πεδίο του στροφέα. Οι μόνιμοι μαγνήτες χρησιμοποιούνται ως στροφέας για να δημιουργήσουν τη σταθερή μαγνητική ροή και να λειτουργήσουν και να κλειδώσουν με τη σύγχρονη ταχύτητα. Αυτοί οι τύποι μηχανών είναι παρόμοιοι με τις αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές.

Οι ομάδες phasor διαμορφώνονται με να ενώσουν windings του στάτη το ένα με το άλλο. Αυτές οι ομάδες phasor προσχωρούνται μαζί για να διαμορφώσουν τις διαφορετικές συνδέσεις όπως ένα αστέρι, ένα δέλτα, και διπλές και ενιαίες φάσεις. Για να μειώσει τις αρμονικές τάσεις, windings πρέπει να τυλιχτεί σύντομα το ένα με το άλλο.

Όταν ο ανεφοδιασμός εναλλασσόμενου ρεύματος 3 φάσης δίνεται στο στάτη, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο και το σταθερό μαγνητικό πεδίο προκαλείται λόγω του μόνιμου μαγνήτη του στροφέα. Αυτός ο στροφέας λειτουργεί στο συγχρονισμό με τη σύγχρονη ταχύτητα. Ολόκληρη η εργασία του PMSM εξαρτάται από το κενό αέρα μεταξύ του στάτη και του στροφέα χωρίς το φορτίο.

Εάν το κενό αέρα είναι μεγάλο, κατόπιν οι windage απώλειες της μηχανής θα μειωθούν. Οι πόλοι τομέων που δημιουργούνται από το μόνιμο μαγνήτη είναι εμφανείς. Οι μόνιμες σύγχρονες μηχανές μαγνητών μόνος-δεν αρχίζουν τις μηχανές. Έτσι, είναι απαραίτητο να ελεγχθεί η μεταβλητή συχνότητα του στάτη ηλεκτρονικά.

Δομή της μηχανής IPM (εσωτερικός μόνιμος μαγνήτης)

Μια συμβατική μηχανή SPM (μόνιμος μαγνήτης επιφάνειας) έχει μια δομή στην οποία ένας μόνιμος μαγνήτης είναι συνδεμένος με την επιφάνεια στροφέων. Χρησιμοποιεί μόνο τη μαγνητική ροπή από έναν μαγνήτη. Αφ' ετέρου, η μηχανή IPM χρησιμοποιεί την απροθυμία μέσω της μαγνητικής αντίστασης εκτός από τη μαγνητική ροπή με την ενσωμάτωση ενός μόνιμου μαγνήτη ο ίδιος στο στροφέα.

SPM εναντίον της δομής στροφέων μηχανών IPM

Χαρακτηριστικά γνωρίσματα μηχανών IPM (εσωτερικός μόνιμος μαγνήτης)

Υψηλή ροπή και υψηλή αποδοτικότητα
Η υψηλή ροπή και η υψηλή παραγωγή επιτυγχάνονται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.

Λειτουργία εξοικονόμησης ενέργειας
Καταναλώνει μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών μηχανών SPM.

Μεγάλη περιστροφή
Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.

Ασφάλεια
Δεδομένου ότι ο μόνιμος μαγνήτης ενσωματώνεται, η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.

Διανυσματικά χαρακτηριστικά γνωρίσματα ελέγχου

Ενώ ένα συμβατικό σύστημα (σύστημα διεξαγωγής 120-βαθμού) εντυπωσιάζει το ρεύμα στη μηχανή ως τετραγωνικό κύμα, ένας διανυσματικός έλεγχος εντυπωσιάζει την τάση που μετατρέπεται σε κύμα ημιτόνου προς τη θέση του στροφέα (γωνία του μαγνήτη), έτσι είναι δυνατό να ελεγχθεί το ρεύμα μηχανών.

Διαφορές μεταξύ της μόνιμης μηχανής μαγνητών και της ασύγχρονης μηχανής

01. Δομή στροφέων

Ασύγχρονη μηχανή: Ο στροφέας αποτελείται από έναν πυρήνα σιδήρου και ένα τύλιγμα, κυρίως ένα σκίουρος-κλουβί και wire-wound στροφείς. Ένας στροφέας σκίουρος-κλουβιών πετιέται με τους φραγμούς αργιλίου. Το μαγνητικό πεδίο του φραγμού αργιλίου που κόβει το στάτη οδηγεί το στροφέα.

Μηχανή PMSM: Οι μόνιμοι μαγνήτες ενσωματώνονται στους μαγνητικούς πόλους στροφέων, και οδηγούνται για να περιστραφούν από το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια.

02. Αποδοτικότητα

Ασύγχρονες μηχανές: Ανάγκη να απορροφηθεί το ρεύμα από τη διέγερση πλέγματος, με συνέπεια ένα συγκεκριμένο ποσό της ενεργειακής απώλειας, του αντιδραστικού ρεύματος μηχανών, και του χαμηλής ισχύος παράγοντα.

Μηχανή PMSM: Το μαγνητικό πεδίο παρέχεται από τους μόνιμους μαγνήτες, ο στροφέας δεν χρειάζεται το συναρπαστικό ρεύμα, και η αποδοτικότητα μηχανών βελτιώνεται.

03. Όγκος και βάρος

Η χρήση των υψηλής απόδοσης μόνιμων υλικών μαγνητών κάνει το κενό αέρα το μαγνητικό πεδίο των μόνιμων σύγχρονων μηχανών μαγνητών μεγαλύτερων από αυτό των ασύγχρονων μηχανών. Το μέγεθος και το βάρος μειώνονται έναντι των ασύγχρονων μηχανών. Θα είναι ένα ή δύο μεγέθη πλαισίων χαμηλότερα από τις ασύγχρονες μηχανές.

04. Αρχικό ρεύμα μηχανών

Ασύγχρονη μηχανή: Αρχίζει άμεσα από την ηλεκτρική ενέργεια συχνότητας ισχύος, και το αρχικό ρεύμα είναι μεγάλο, το οποίο μπορεί να φθάσει 5 έως 7 φορές στο εκτιμημένο ρεύμα, το οποίο ασκεί μεγάλη επίδραση στο πλέγμα δύναμης σε μια στιγμή. Το μεγάλο αρχικό ρεύμα προκαλεί την πτώση τάσης αντίστασης διαρροής του στάτη που τυλίγει για να αυξηθεί, και η αρχική ροπή είναι μικρή τόσο βαρέων καθηκόντων έναρξη δεν μπορεί να επιτευχθεί. Ακόμα κι αν ο αναστροφέας χρησιμοποιείται, μπορεί μόνο να αρχίσει μέσα στην εκτιμημένη σειρά ρευμάτων παραγωγής.

Μηχανή PMSM: Οδηγείται από έναν αφιερωμένο ελεγκτή, ο οποίος στερείται τις εκτιμημένες απαιτήσεις παραγωγής του μειωτή. Το πραγματικό αρχικό ρεύμα είναι μικρό, το ρεύμα αυξάνεται βαθμιαία σύμφωνα με το φορτίο, και η αρχική ροπή είναι μεγάλη.

05. Παράγοντας δύναμης

Οι ασύγχρονες μηχανές έχουν έναν χαμηλής ισχύος παράγοντα, πρέπει να απορροφήσουν ένα αντιδραστικό ρεύμα μεγάλου ποσού από το πλέγμα δύναμης, το μεγάλο αρχικό ρεύμα των ασύγχρονων μηχανών έχει έναν βραχυπρόθεσμο αντίκτυπο στο πλέγμα δύναμης, και η μακροπρόθεσμη χρήση θα προκαλέσει ορισμένη ζημία στον εξοπλισμό και τους μετασχηματιστές πλέγματος δύναμης. Είναι απαραίτητο να προστεθούν οι μονάδες αποζημιώσεων δύναμης και να εκτελεσθεί η αντιδραστική αποζημίωση δύναμης για να εξασφαλίσει την ποιότητα του πλέγματος δύναμης και να αυξήσει το κόστος της χρήσης εξοπλισμού.

Δεν υπάρχει κανένα προκληθε'ν ρεύμα στο στροφέα της μόνιμης σύγχρονης μηχανής μαγνητών, και ο παράγοντας δύναμης της μηχανής είναι υψηλός, το οποίο βελτιώνει τον ποιοτικό παράγοντα του πλέγματος δύναμης και εξαλείφει την ανάγκη να εγκατασταθεί ένας αποζημιωτής.

06. Συντήρηση

Η ασύγχρονη δομή μηχανών + μειωτών θα παραγάγει τη δόνηση, τη θερμότητα, το μεγάλο ποσοστό αποτυχίας, τη μεγάλη κατανάλωση λιπαντικών, και το μεγάλο χειρωνακτικό κόστος συντήρησης θα προκαλέσει ορισμένες απώλειες χρόνου διακοπής.

Η τριφασική μόνιμη σύγχρονη μηχανή μαγνητών οδηγεί τον εξοπλισμό άμεσα. Επειδή ο μειωτής αποβάλλεται, η ταχύτητα παραγωγής μηχανών είναι χαμηλή, ο μηχανικός θόρυβος είναι χαμηλός, η μηχανική δόνηση είναι μικρή, και το ποσοστό αποτυχίας είναι χαμηλό. Το ολόκληρο σύστημα κίνησης είναι σχεδόν συντήρηση-ελεύθερο.

Γιατί είναι οι μόνιμες μηχανές μαγνητών περισσότεροι αποδοτικός;

Η μόνιμη σύγχρονη μηχανή μαγνητών αποτελείται κυρίως από το στάτη, το στροφέα, και τα τμήματα κατοικίας. Όπως τις συνηθισμένες μηχανές εναλλασσόμενου ρεύματος, ο πυρήνας στατών είναι μια τοποθετημένη σε στρώματα δομή για να μειώσει την απώλεια σιδήρου λόγω των αποτελεσμάτων ρευμάτων στροβίλου και υστέρησης κατά τη διάρκεια της λειτουργίας μηχανών windings είναι επίσης συνήθως τριφασικές συμμετρικές δομές, αλλά η επιλογή παραμέτρου είναι αρκετά διαφορετική.

Το μέρος στροφέων έχει τις διάφορες μορφές, συμπεριλαμβανομένων των μόνιμων στροφέων μαγνητών με τα αρχικά κλουβιά σκιούρων, και τους ενσωματωμένους ή επιφάνεια-τοποθετημένους καθαρούς μόνιμους στροφείς μαγνητών. Ο πυρήνας στροφέων μπορεί να γίνει σε μια στερεά δομή ή να τοποθετηθεί σε στρώματα. Ο στροφέας είναι εξοπλισμένος με το μόνιμο υλικό μαγνητών, το οποίο καλείται συνήθως χάλυβα μαγνητών.

Κάτω από την κανονική λειτουργία της μόνιμης μηχανής μαγνητών, ο στροφέας, και το μαγνητικό πεδίο στατών είναι σε ένα σύγχρονο κράτος, δεν υπάρχει κανένα προκληθε'ν ρεύμα στο μέρος στροφέων, καμία απώλεια χαλκού στροφέων, υστέρηση, και απώλεια ρευμάτων στροβίλου, και δεν υπάρχει καμία ανάγκη να εξεταστεί το πρόβλημα της απώλειας στροφέων και της παραγωγής θερμότητας.

Γενικά, η μόνιμη μηχανή μαγνητών από έναν ειδικό μετατροπέα συχνότητας και έχει φυσικά μια μαλακή λειτουργία έναρξης.

Επιπλέον, η μόνιμη μηχανή μαγνητών είναι μια σύγχρονη μηχανή, η οποία έχει τα χαρακτηριστικά της ρύθμισης του παράγοντα δύναμης της σύγχρονης μηχανής μέσω της δύναμης της διέγερσης, έτσι ο παράγοντας δύναμης μπορεί να σχεδιαστεί σε μια διευκρινισμένη αξία.

Από την προοπτική της έναρξης, εξαιτίας του γεγονότος ότι η μόνιμη μηχανή μαγνητών αρχίζει από τη μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας ή τον ενισχυτικό μετατροπέα συχνότητας, η αρχική διαδικασία της μόνιμης μηχανής μαγνητών είναι εύκολο να πραγματοποιηθεί παρόμοιο με την έναρξη της μεταβλητής μηχανής συχνότητας, αποφεύγει τις αρχικές ατέλειες της συνηθισμένης ασύγχρονης μηχανής κλουβί-τύπων.

Εν ολίγοις, η αποδοτικότητα και ο παράγοντας δύναμης των μόνιμων μηχανών μαγνητών μπορούν να φθάσουν πολύ σε υψηλό, και η δομή είναι πολύ απλή.

Ποιοι παράγοντες πρέπει να εξεταστούν κατά την επιλογή μιας μόνιμης μηχανής μαγνητών;

①Εξετάστε τις απαιτήσεις εφαρμογής σας

Το πρώτο βήμα στην επιλογή μιας μηχανής μαγνητών νεοδύμιου είναι να εξεταστούν οι απαιτήσεις εφαρμογής σας. Ποια παραγωγή δύναμης χρειάζεστε; Ποιες απαιτήσεις ταχύτητας και ροπής η αίτησή σας έχει; Η απάντηση σε αυτών των ερωτήσεων θα σας βοηθήσει να στενεψετε κάτω από τις επιλογές σας και να επιλέξετε μια μηχανή που θα λειτουργήσει για τη συγκεκριμένη αίτησή σας.

②Κόστος

Φυσικά, το την κόστος είναι πάντα ένας παράγοντας κατά παραγωγή οποιωνδήποτε αγορά-και αυτός περιλαμβάνει την επιλογή μιας μηχανής. Οι μόνιμες μηχανές μαγνητών μπορούν να κυμανθούν στην τιμή από μερικές εκατοντάες δολάρια σε αρκετές χιλιάδες. Σιγουρευτείτε για να συγκρίνετε τις τιμές από τους διαφορετικούς προμηθευτές πρίν λαμβάνει την απόφασή σας. Αλλά και λάβετε υπόψη ότι μερικές φορές, παίρνετε τι πληρώνετε στον ξέν. Έτσι μην επιλέξτε τη φτηνότερη επιλογή χωρίς να κάνει την έρευνά σας πρώτα.

③Μέγεθος/βάρος

Το μέγεθος και το βάρος της μηχανής θα καθοριστούν από τις απαιτήσεις δύναμής σας και την εφαρμογή στις οποίες θα χρησιμοποιηθεί. Εάν το διάστημα είναι σε ένα ασφάλιστρο, κατόπιν θα χρειαστείτε στον παράγοντα που στη διαδικασία λήψης απόφασης σας.

④Συντήρηση

Οι μηχανές μαγνητών νεοδύμιου είναι γενικά πολύ τους στόχους χαμηλή συντήρηση, αλλά είναι ακόμα σημαντικό να εξετάσει πόσο εύκολο ή δύσκολος επρόκειτο να εκτελέσει στερεότυπης συντήρησης όπως τις αλλαγές πετρελαίου και τις επισκευές φρένων.

⑤Απαιτήσεις αποδοτικότητας

Η αποδοτικότητα είναι μια άλλη σημαντική εκτίμηση κατά τον επιλογή μιας μηχανής ΠΡΩΘΥΠΟΥΡΓΟΥ. Οι μηχανές με τις εκτιμήσεις υψηλότερης αποδοτικότητας θα χρησιμοποιήσουν τη λιγότερη ενέργεια, η οποία μπορεί σας κερδίζει χρήματα μακροπρόθεσμα. Κατά σύγκριση της αποδοτικότητας την εκτιμήσεις, είναι σίγουρες να συγκρίνουν τα μήλα με τα μήλα με την εξέταση τις μηχανές που είναι το ίδιο μέγεθος και έχουν τα παρόμοια αποτελέσματα δύναμης.

⑥Διάρκεια

Οι μόνιμες μηχανές μαγνητών σχεδιάζονται για τη μακροπρόθεσμη χρήση, αλλά μερικά πρότυπα είναι ανθεκτικότερα από άλλα. Εάν η αίτησή σας είναι ιδιαίτερα απαιτητική, κατόπιν θα πρέπει να σιγουρευτείτε ότι επιλέγετε μια μηχανή που μπορεί να σταθεί μέχρι τις ακαμψίες της συγκεκριμένης αίτησής σας.

⑦Τοποθετώντας επιλογές

Πώς η μηχανή θα τοποθετηθεί; Μερικές μηχανές έρχονται με τις πολλαπλάσιες τοποθετώντας επιλογές ενώ άλλες περιορίζονται σε ακριβώς μια ή δύο δυνατότητες. Θα πρέπει να σιγουρευτείτε ότι η μηχανή που επιλέγετε μπορεί να τοποθετηθεί με τον τρόπο που απαιτείται για την αίτησή σας

⑧Επιλέξτε το σωστό προμηθευτή

Τέλος, σιγουρευτείτε ότι επιλέγετε το σωστό προμηθευτή. Η συνεργασία με έναν αξιόπιστο προμηθευτή που έχει εμπειρία στο σχεδιασμό και την κατασκευή των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ θα βοηθήσει να εξασφαλίσει ότι παίρνετε ένα ποιοτικό προϊόν που ικανοποιεί τις συγκεκριμένες ανάγκες σας.
