Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Τιμή μηχανών PMAC |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Κατοικία: |
Χυτοσίδηρος |
Βαθμός αποδοτικότητας: |
IE5 |
Εγκατάσταση: |
IMB3, IMB5, IMB35 |
ψύξη: |
Φυσική ψύξη |
Χαρακτηριστικό γνώρισμα: |
Πολυ Πολωνός |
Όνομα: |
Τιμή μηχανών PMAC |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Κατοικία: |
Χυτοσίδηρος |
Βαθμός αποδοτικότητας: |
IE5 |
Εγκατάσταση: |
IMB3, IMB5, IMB35 |
ψύξη: |
Φυσική ψύξη |
Χαρακτηριστικό γνώρισμα: |
Πολυ Πολωνός |

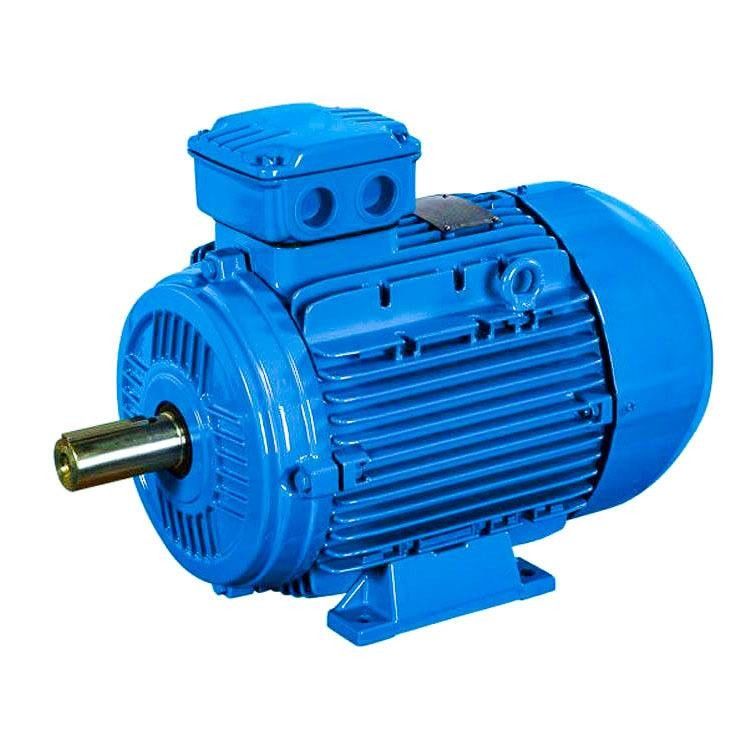

Υψηλή τιμή μηχανών NdFeB PMAC σπάνια γαίας Πολωνού αξιοπιστίας πολυ
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ είναι μια μηχανή εναλλασσόμενου ρεύματος που χρησιμοποιεί τους μαγνήτες που ενσωματώνονται ή που συνδέονται με την επιφάνεια του στροφέα της μηχανής. Οι μαγνήτες χρησιμοποιούνται για να παραγάγουν μια σταθερή ροή μηχανών αντί της απαίτησης του τομέα στατών για να παραχθεί ένας με τη σύνδεση με το στροφέα, όπως συμβαίνει με μια μηχανή επαγωγής.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Λόγω της χρήσης των μόνιμων μαγνητών για να παρέχει τα μαγνητικά πεδία, η διαδικασία στροφέων είναι ώριμη, αξιόπιστη, και εύκαμπτη σε μέγεθος, και η ικανότητα σχεδίου μπορεί να είναι τόσο μικρή όσο οι δεκάδες των Watt, μέχρι τα μεγαβάτ. Συγχρόνως, με την αύξηση ή τη μείωση του αριθμού ζευγαριών των μόνιμων μαγνητών στροφέων, είναι ευκολότερο να αλλαχτεί ο αριθμός πόλων της μηχανής, η οποία καθιστά τη σειρά ταχύτητας των μόνιμων σύγχρονων μηχανών μαγνητών ευρύτερη. Με τους multi-pole μόνιμους στροφείς μαγνητών, η εκτιμημένη ταχύτητα μπορεί να είναι τόσο χαμηλή όσο ένα ενιαίο ψηφίο, το οποίο είναι δύσκολο να επιτευχθεί από τις συνηθισμένες ασύγχρονες μηχανές.
Ειδικά στο αργόστροφο υψηλής ισχύος περιβάλλον εφαρμογής, η μόνιμη σύγχρονη μηχανή μαγνητών μπορεί να οδηγηθεί άμεσα από ένα multi-pole σχέδιο σε αργόστροφο, έναντι μιας συνηθισμένης μηχανής συν το μειωτή, τα πλεονεκτήματα μιας μόνιμης σύγχρονης μηχανής μαγνητών μπορούν να τονιστούν.
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:
Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.
Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.
Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.
Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.
SPM εναντίον του IPM
Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ μπορεί να χωριστεί σε δύο κύριες κατηγορίες: μόνιμες μηχανές μαγνητών επιφάνειας (SPM) και εσωτερικές μόνιμες μηχανές μαγνητών (IPM). Κανένας τύπος σχεδίου μηχανών δεν περιέχει τους φραγμούς στροφέων. Και οι δύο τύποι παράγουν τη μαγνητική ροή από τους μόνιμους μαγνήτες που επισυνάπτονται ή μέσα του στροφέα.
Οι μηχανές SPM επισυνάπτουν τους μαγνήτες στο εξωτερικό της επιφάνειας στροφέων. Λόγω αυτού του μηχανικού μονταρίσματος, η μηχανική δύναμή τους είναι πιό αδύνατη από αυτή των μηχανών IPM. Η αποδυναμωμένη μηχανική δύναμη περιορίζει τη μέγιστη ασφαλή μηχανική ταχύτητα της μηχανής. Επιπλέον, το έκθεμα αυτών των μηχανών πολύ περιόρισε το μαγνητικό saliency (LD ≈ LQ). Οι τιμές αυτεπαγωγής που μετριούνται στα τερματικά στροφέων είναι συνεπείς ανεξάρτητα από τη θέση στροφέων. Λόγω της κοντινής αναλογίας saliency ενότητας, τα σχέδια μηχανών SPM στηρίζονται σημαντικά, εάν όχι εντελώς, στο μαγνητικό τμήμα ροπής για να παραγάγουν τη ροπή.
Οι μηχανές IPM ενσωματώνουν έναν μόνιμο μαγνήτη ο ίδιος στο στροφέα. Αντίθετα από τα αντίστοιχα SPM τους, η θέση των μόνιμων μαγνητών κάνει τον ήχο μηχανών IPM πολύ μηχανικά, και κατάλληλος για σε πολύ υψηλές ταχύτητες. Αυτές οι μηχανές επίσης καθορίζονται από τη σχετικά υψηλή μαγνητική αναλογία saliency τους (LQ > LD). Λόγω του μαγνητικού saliency τους, μια μηχανή IPM έχει τη δυνατότητα να παραγάγει τη ροπή με να εκμεταλλευτεί και τα τμήματα μαγνητικής και ροπής απροθυμίας της μηχανής.
Δομές μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Οι δομές μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ μπορούν να χωριστούν σε δύο κατηγορίες: εσωτερικό και επιφάνεια. Κάθε κατηγορία έχει το υποσύνολο κατηγοριών της. Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ επιφάνειας μπορεί να έχει τους μαγνήτες ή την παρεμβολή της στην επιφάνεια του στροφέα, για να αυξήσει την ευρωστία του σχεδίου. Ένας εσωτερικοί μόνιμοι προσδιορισμός θέσης και ένα σχέδιο μηχανών μαγνητών μπορούν να ποικίλουν ευρέως. Οι μαγνήτες της μηχανής IPM μπορούν να είναι παρεμβολή ως μεγάλο φραγμό ή τρικλισμένος καθώς έρχονται πιό κοντά στον πυρήνα. Μια άλλη μέθοδος είναι ενσωματωμένους τους σε ένα σχέδιο ακτίνων.
Παραλλαγή αυτεπαγωγής μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ με το φορτίο
Μόνο τόσο πολλή ροή μπορεί να συνδεθεί με ένα κομμάτι του σιδήρου για να παραγάγει τη ροπή. Τελικά, ο σίδηρος θα διαποτίσει και δεν θα επιτρέψει πλέον στη ροή για να συνδέσει. Το αποτέλεσμα είναι μια μείωση της αυτεπαγωγής της πορείας που λαμβάνεται από έναν τομέα ροής. Σε μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, οι τιμές αυτεπαγωγής δ-άξονα και q-άξονα θα μειώσουν με τις αυξήσεις στο ρεύμα φορτίων.
Οι αυτεπαγωγές δ και q-άξονα μιας μηχανής SPM είναι σχεδόν ίδιες. Επειδή ο μαγνήτης είναι έξω από το στροφέα, η αυτεπαγωγή του q-άξονα θα μειωθεί στο ίδιο ποσοστό με την αυτεπαγωγή δ-άξονα. Εντούτοις, η αυτεπαγωγή μιας μηχανής IPM θα μειώσει διαφορετικά. Πάλι, η αυτεπαγωγή δ-άξονα είναι φυσικά χαμηλότερη επειδή ο μαγνήτης είναι στην πορεία ροής και δεν παράγει μια επαγωγική ιδιοκτησία. Επομένως, υπάρχει λιγότερος σίδηρος που διαποτίζει στον δ-άξονα, ο οποίος οδηγεί σε μια σημαντικά χαμηλότερη μείωση της ροής όσον αφορά το q-άξονα.
Τύποι μαγνητών μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Υπάρχουν μερικοί τύποι μόνιμων υλικών μαγνητών που χρησιμοποιούνται αυτήν την περίοδο για τους ηλεκτρικούς κινητήρες. Κάθε τύπος μετάλλου έχει τα πλεονεκτήματα και τα μειονεκτήματά του.
Κύρια χαρακτηριστικά γνωρίσματα
Μόνος-αντίληψη εναντίον της λειτουργίας κλειστών βρόγχων
Οι πρόσφατες πρόοδοι στην τεχνολογία κίνησης επιτρέπουν στις τυποποιημένες κινήσεις εναλλασσόμενου ρεύματος για «να μόνος-ανιχνεύσουν» και να ακολουθήσουν τη θέση μαγνητών μηχανών. Ένα σύστημα κλειστών βρόγχων χρησιμοποιεί χαρακτηριστικά το κανάλι ζ-σφυγμού για να βελτιστοποιήσει την απόδοση. Μέσω ορισμένων ρουτινών, η κίνηση ξέρει την ακριβή θέση του μαγνήτη μηχανών με την καταδίωξη των καναλιών A/B και τη διόρθωση για τα λάθη με το ζ-κανάλι. Η γνώση της ακριβούς θέσης του μαγνήτη επιτρέπει τη βέλτιστη παραγωγή ροπής με συνέπεια τη βέλτιστη αποδοτικότητα.
Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.
Πλεονεκτήματα των μόνιμων μηχανών μαγνητών σπάνιων γαίων
Υψηλή αποδοτικότητα: Η καμπύλη αποδοτικότητας της ασύγχρονης μηχανής εμπίπτει γενικά γρηγορότερα σε 60% του εκτιμημένου φορτίου, και η αποδοτικότητα είναι πολύ χαμηλή στο ελαφρύ φορτίο. Η καμπύλη αποδοτικότητας της μόνιμης μηχανής μαγνητών σπάνια γαίας είναι υψηλή και επίπεδη, και είναι στην υψηλής απόδοσης περιοχή σε 20%~120% του εκτιμημένου φορτίου.
Παράγοντας υψηλής δύναμης: Η μετρημένη αξία του παράγοντα δύναμης της σύγχρονης μηχανής μαγνητών σπάνια γαίας μόνιμης είναι στενή στην οριακή τιμή 1,0. Η καμπύλη παράγοντα δύναμης είναι τόσο υψηλή και επίπεδη όσο η καμπύλη αποδοτικότητας. Ο παράγοντας δύναμης είναι υψηλός. Η χαμηλής τάσης αντιδραστική αποζημίωση δύναμης δεν απαιτείται και η ικανότητα συστημάτων διανομής δύναμης χρησιμοποιείται πλήρως.
Το ρεύμα στατών είναι μικρό: Ο στροφέας δεν έχει κανένα ρεύμα διέγερσης, η αντιδραστική δύναμη μειώνεται, και το ρεύμα στατών μειώνεται σημαντικά. Έναντι της ασύγχρονης μηχανής της ίδιας ικανότητας, η τρέχουσα αξία στατών μπορεί να μειωθεί από 30% σε 50%. Συγχρόνως, επειδή το ρεύμα στατών μειώνεται πολύ, η άνοδος θερμοκρασίας μηχανών μειώνεται, και το φέρον λίπος και η φέρουσα ζωή επεκτείνονται.
Υψηλή ροπή έξω--βημάτων και τράβηγμα-στη ροπή: Σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες έχουν την υψηλότερη ροπή έξω--βημάτων και τράβηγμα-στη ροπή, η οποία κάνει τη μηχανή να έχει την υψηλότερη χωρητικότητα φορτίων και μπορεί να τραβεί ομαλά στο συγχρονισμό.
Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;
Οι υψηλής απόδοσης μόνιμες σύγχρονες μηχανές μετατροπής συχνότητας μαγνητών χρησιμοποιούνται ευρέως στις μηχανές σχηματοποίησης εγχύσεων, αεροσυμπιεστές, σωλήνας-που κάνουν τον εξοπλισμό, τα υδραυλικά μηχανήματα, τα μηχανήματα τροφίμων, τις μηχανές σωλήνας-παραγωγής τσιμέντου, τους πλαστικούς εξωθητές, τις μηχανές σχεδίων καλωδίων, και το φαρμακευτικό εξοπλισμό.
