Λεπτομέρειες προϊόντων
Place of Origin: China
Μάρκα: ENN
Πιστοποίηση: CE
Model Number: PMM
Όροι πληρωμής & ναυτιλίας
Minimum Order Quantity: 1
Βαθμός προστασίας: |
IP54, IP55, IP68 |
Ονομασία προϊόντος: |
Μηχανή PMAC |
Σειρά δύναμης: |
15-3000kw |
Έλεγχος θέσης: |
Κλειστός βρόγχος |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Θερμοκρασία λειτουργίας: |
-15°C σε +40°C |
Μέθοδος ψύξης: |
Αερόψυξη, υγρή ψύξη |
Τρόπος εργασίας: |
S1 |
Βαθμός προστασίας: |
IP54, IP55, IP68 |
Ονομασία προϊόντος: |
Μηχανή PMAC |
Σειρά δύναμης: |
15-3000kw |
Έλεγχος θέσης: |
Κλειστός βρόγχος |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Θερμοκρασία λειτουργίας: |
-15°C σε +40°C |
Μέθοδος ψύξης: |
Αερόψυξη, υγρή ψύξη |
Τρόπος εργασίας: |
S1 |

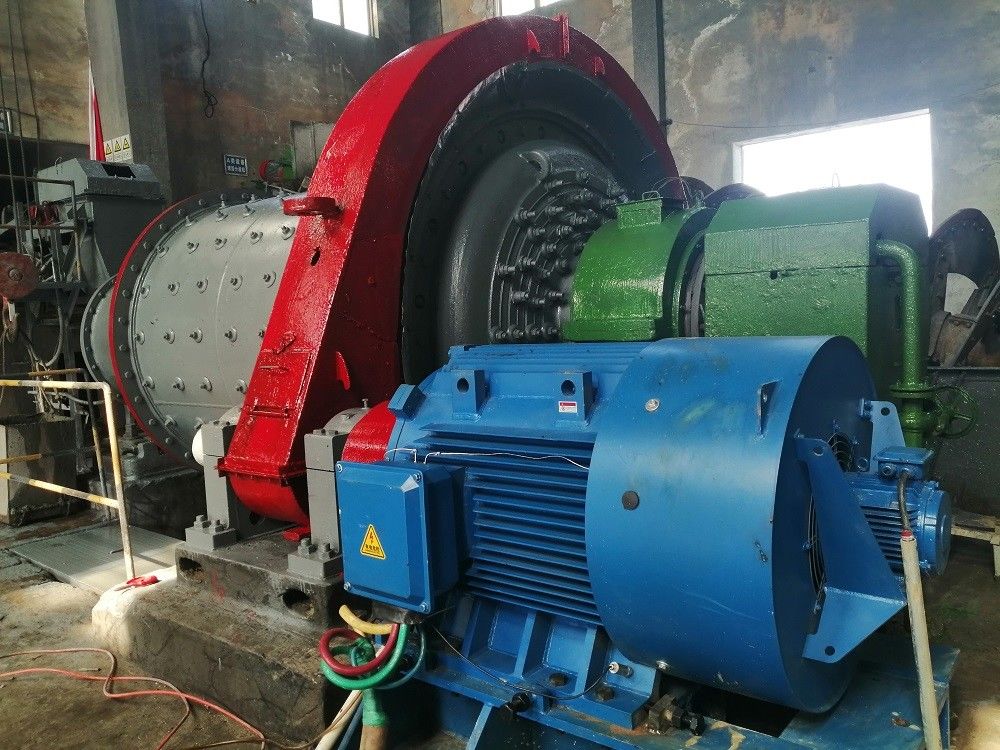

Μηχανή PMAC NdFeB σπάνιων γαιών με βαθμό προστασίας IP55
Τι Είναι Ο Συγχρονισμένος Κινητήρας Με Μόνιμο Μαγνήτη;
Ο συγχρονισμένος κινητήρας με μόνιμο μαγνήτη (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που λειτουργεί χρησιμοποιώντας μόνιμους μαγνήτες ενσωματωμένους στον περιστροφέα του.Μερικές φορές αναφέρεται επίσης ως κινητήρας εναλλασσόμενου ρεύματος χωρίς βούρτσα ή συγχρονισμένος κινητήρας μόνιμου μαγνήτη.
Σε ένα PMSM, ο στατήρας (το σταθερό μέρος του κινητήρα) περιέχει μια σειρά από σπείρες που ενεργοποιούνται σε ακολουθία για να δημιουργήσουν ένα περιστρεφόμενο μαγνητικό πεδίο.Ο περιστροφέας (το περιστρεφόμενο μέρος του κινητήρα) περιέχει μια σειρά από μόνιμους μαγνήτες που είναι διατεταγμένοι για να παράγουν ένα μαγνητικό πεδίο που αλληλεπιδρά με το μαγνητικό πεδίο που παράγεται από τον στατήρα.
Καθώς τα δύο μαγνητικά πεδία αλληλεπιδρούν, ο ρότορας περιστρέφεται, παράγοντας μηχανική ενέργεια που μπορεί να χρησιμοποιηθεί για την τροφοδοσία μηχανών ή άλλων συσκευών.σταθερό μαγνητικό πεδίοΤα PMSM είναι εξαιρετικά αποδοτικά και απαιτούν λιγότερη ενέργεια για να λειτουργήσουν από άλλους τύπους ηλεκτρικών κινητήρων.
Τα PMSM χρησιμοποιούνται σε μια ευρεία ποικιλία εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανών και των οικιακών συσκευών.και ακριβής έλεγχο, γεγονός που τα καθιστά δημοφιλή επιλογή για πολλούς διαφορετικούς τύπους συστημάτων.
Εργασία συγχρονισμένου κινητήρα με μόνιμο μαγνήτη:
Η λειτουργία του συγχρονισμένου κινητήρα μόνιμου μαγνήτη είναι πολύ απλή, γρήγορη και αποτελεσματική σε σύγκριση με τους συμβατικούς κινητήρες.Η λειτουργία του PMSM εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο του στατήρα και το σταθερό μαγνητικό πεδίο του περιστροφέαΟι μόνιμοι μαγνήτες χρησιμοποιούνται ως ο ρότορας για να δημιουργήσουν σταθερή μαγνητική ροή και να λειτουργούν και να κλειδώνουν σε συγχρονισμένη ταχύτητα.
Οι φασωτικές ομάδες σχηματίζονται από την ένωση των τυλιγμών του στατήρα μεταξύ τους.και διπλή και μονή φάσηΓια να μειωθούν οι αρμονικές τάσεις, οι τυλιγμοί πρέπει να τυλιχθούν σύντομα μεταξύ τους.
Όταν η 3-φασική τροφοδοσία εναλλασσόμενου ρεύματος χορηγείται στον στατήρα, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο και το σταθερό μαγνητικό πεδίο επαγωγείται λόγω του μόνιμου μαγνήτη του περιστροφέα.Αυτός ο ρότορας λειτουργεί σε συγχρονισμό με τη συγχρονισμένη ταχύτηταΟλόκληρη η λειτουργία του PMSM εξαρτάται από το κενό αέρα μεταξύ του στατήρα και του ροτήρα χωρίς φορτίο.
Αν το κενό αέρα είναι μεγάλο, τότε οι απώλειες αέρα του κινητήρα θα μειωθούν.Οι συγχρονισμένοι κινητήρες με μόνιμο μαγνήτη δεν είναι αυτόματοι κινητήρεςΈτσι, είναι απαραίτητο να ελέγχεται η μεταβλητή συχνότητα του στατήρα ηλεκτρονικά.
Διαφορές μεταξύ του κινητήρα μόνιμου μαγνήτη και του ασυνήθους κινητήρα
01Δομή του ρότορα
Ασύγχρονος κινητήρας: Ο ρότορας αποτελείται από σιδερένιο πυρήνα και περιέλιξη, κυρίως σκιουροκυκλώματος και σιδηροτροχιακών κυκλωμάτων.Το μαγνητικό πεδίο της ράβδου αλουμινίου που κόβει τον στατήρα οδηγεί τον ρότορα.
PMSM Motor: Οι μόνιμοι μαγνήτες είναι ενσωματωμένοι στους μαγνητικούς πόλους του περιστροφίου,και τροφοδοτούνται για περιστροφή από το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στατήρα σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύουν διαφορετικές απώλειες.
02. Αποτελεσματικότητα
Ασύγχρονοι κινητήρες: Χρειάζονται να απορροφήσουν ρεύμα από την διέγερση του πλέγματος, με αποτέλεσμα μια ορισμένη ποσότητα απώλειας ενέργειας, αντιδραστικό ρεύμα κινητήρα και χαμηλό συντελεστή ισχύος.
Κινητήρας PMSM: Το μαγνητικό πεδίο παρέχεται από μόνιμους μαγνήτες, ο ρότορας δεν χρειάζεται συναρπαστικό ρεύμα και η απόδοση του κινητήρα βελτιώνεται.
03Όγκος και βάρος
Η χρήση υλικών υψηλής απόδοσης μόνιμων μαγνητών καθιστά το μαγνητικό πεδίο διαχωρισμού αέρα των συγχρονισμένων κινητήρων μόνιμων μαγνητών μεγαλύτερο από αυτό των ασυγχρονισμένων κινητήρων.Το μέγεθος και το βάρος είναι μειωμένα σε σύγκριση με τους ασυγχρόνους κινητήρεςΘα είναι ένα ή δύο μεγέθη καρέ χαμηλότερα από τους ασύγχρονους κινητήρες.
04ρεύμα εκκίνησης κινητήρα
Ασύγχρονος κινητήρας: ενεργοποιείται άμεσα από ηλεκτρική ενέργεια ισχύος συχνότητας και το ρεύμα εκκίνησης είναι μεγάλο, το οποίο μπορεί να φθάσει τις 5-7 φορές το ονομαστικό ρεύμα,που έχει μεγάλη επίδραση στο δίκτυο ηλεκτρικής ενέργειας σε μια στιγμήΤο μεγάλο ρεύμα εκκίνησης προκαλεί την πτώση της τάσης αντίστασης διαρροής της επικάλυψης του στατορ και η ροπή εκκίνησης είναι μικρή, οπότε δεν μπορεί να επιτευχθεί εκκίνηση βαριάς χρήσης.Ακόμη και αν χρησιμοποιείται ο μετατροπέας, μπορεί να ξεκινήσει μόνο εντός της ονομαστικής τάσης εξόδου.
Κινητήρας PMSM: τροφοδοτείται από ειδικό ελεγκτή, ο οποίος δεν πληροί τις ονομαστικές απαιτήσεις ισχύος του μειωτή.το ρεύμα αυξάνεται σταδιακά ανάλογα με το φορτίο, και η ροπή εκκίνησης είναι μεγάλη.
05Δυναμικός παράγοντας.
Οι ασύγχρονοι κινητήρες έχουν χαμηλό συντελεστή ισχύος, πρέπει να απορροφήσουν μεγάλο ποσό αντιδραστικού ρεύματος από το δίκτυο ηλεκτρικής ενέργειας,το μεγάλο ρεύμα εκκίνησης των ασύγχρονων κινητήρων θα έχει βραχυπρόθεσμη επίδραση στο δίκτυο ηλεκτρικής ενέργειας, και η μακροχρόνια χρήση θα προκαλέσει ορισμένες ζημιές στον εξοπλισμό του δικτύου ηλεκτρικής ενέργειας και στους μετασχηματιστές.Είναι απαραίτητο να προστεθούν μονάδες αντιστάθμισης ισχύος και να εκτελεστεί αντιστάθμιση ισχύος για να εξασφαλιστεί η ποιότητα του δικτύου ηλεκτρικής ενέργειας και να αυξηθεί το κόστος χρήσης του εξοπλισμού..
Δεν υπάρχει επαγωγικό ρεύμα στον περιστροφέα του συγχρονισμένου κινητήρα μόνιμου μαγνήτη και ο συντελεστής ισχύος του κινητήρα είναι υψηλός,που βελτιώνει τον ποιοτικό συντελεστή του δικτύου ηλεκτρικής ενέργειας και εξαλείφει την ανάγκη εγκατάστασης αντισταθμιστή.
06. Συντήρηση
Η ασύγχρονη δομή κινητήρα + μειωτήρα θα παράγει δονήσεις, θερμότητα, υψηλό ποσοστό αποτυχίας, μεγάλη κατανάλωση λιπαντικού και υψηλό κόστος χειροκίνητης συντήρησης· θα προκαλέσει ορισμένες απώλειες σε χρόνο αναμονής.
Ο τριστάγοντος συγχρονισμένος κινητήρας μόνιμου μαγνήτη οδηγεί τον εξοπλισμό απευθείας.Η μηχανική δόνηση είναι μικρή.Το σύστημα κίνησης είναι σχεδόν χωρίς συντήρηση.
Εφαρμογές:
Οι συγχρονισμένοι κινητήρες μόνιμου μαγνήτη (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που έχει κερδίσει δημοτικότητα τα τελευταία χρόνια λόγω της υψηλής απόδοσής τους και της αξιοπιστίας τους.Χρησιμοποιούνται συνήθως σε μια ποικιλία βιομηχανικών εξοπλισμούς, συμπεριλαμβανομένων των αντλιών, των ανεμιστήρων, των συμπιεστών και των μεταφορέων.
Ένα από τα κύρια πλεονεκτήματα των PMSM είναι η υψηλή τους απόδοση.Αυτό τα καθιστά ιδανικά για χρήση σε εξοπλισμό όπου ο χώρος είναι περιορισμένοςΕπιπλέον, τα PMSM έχουν χαμηλότερο λειτουργικό κόστος από άλλους τύπους κινητήρων, καθώς απαιτούν λιγότερη ισχύ για να λειτουργήσουν.
Ένα άλλο πλεονέκτημα των PMSM είναι η αξιοπιστία τους. Έχουν απλό σχεδιασμό που είναι εύκολο στη συντήρηση και έχουν μακρά διάρκεια ζωής.που σημαίνει ότι απαιτούν λιγότερη συντήρηση με την πάροδο του χρόνου..
Τα PMSM είναι επίσης πολύ ευέλικτα και μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.αντλίες, όπου μπορούν να παρέχουν σταθερή ροή νερού ή άλλων υγρών.ανεμιστήρεςΕπιπλέον, τα PMSM χρησιμοποιούνται σεΣυμπιεστήρες, όπου μπορούν να παρέχουν σταθερή ροή αέρα ή αερίου.
Τέλος, τα PMSM χρησιμοποιούνται σε μεταφορείς, όπου μπορούν να παρέχουν σταθερή ροή υλικών.Μείγματα, αναμεικτικά και εκχυλίσματα.
Συμπερασματικά, τα PMSM είναι ένας ευπροσάρμοστος και αξιόπιστος τύπος ηλεκτροκινητήρα που μπορεί να χρησιμοποιηθεί σε διάφορους βιομηχανικούς εξοπλισμούς.καθιστώντας τους ιδανική επιλογή για πολλές βιομηχανικές εφαρμογές.
