Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Ηλεκτρικός κινητήρας ΠΡΩΘΥΠΟΥΡΓΟΥ |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Κατηγορία μόνωσης: |
Φ (Χ) |
Βαθμός προστασίας: |
IP54 (IP23 εξατομικεύσιμο) |
Πρότυπα ενεργειακής αποδοτικότητας: |
IE5 |
Τρόπος ελέγχου: |
Μεταβλητός διανυσματικός έλεγχος συχνότητας |
Θερμοκρασία: |
-15~+40℃ |
Πολωνοί: |
6 |
Εφαρμογή: |
Αεροσυμπιεστής |
Όνομα: |
Ηλεκτρικός κινητήρας ΠΡΩΘΥΠΟΥΡΓΟΥ |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Κατηγορία μόνωσης: |
Φ (Χ) |
Βαθμός προστασίας: |
IP54 (IP23 εξατομικεύσιμο) |
Πρότυπα ενεργειακής αποδοτικότητας: |
IE5 |
Τρόπος ελέγχου: |
Μεταβλητός διανυσματικός έλεγχος συχνότητας |
Θερμοκρασία: |
-15~+40℃ |
Πολωνοί: |
6 |
Εφαρμογή: |
Αεροσυμπιεστής |

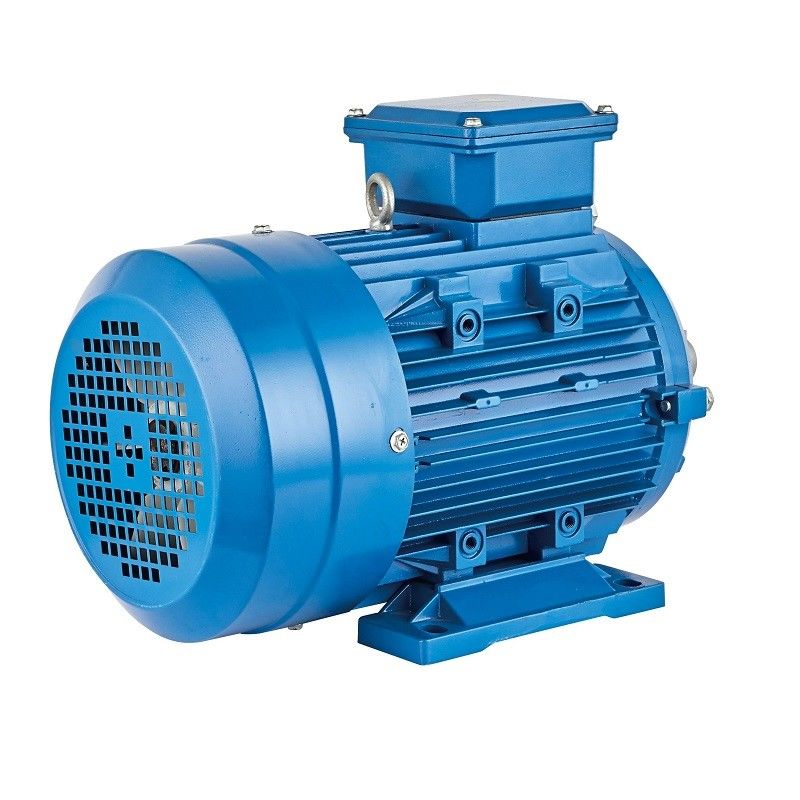

130kw 160kw μεταβλητή σύγχρονη μηχανή μαγνητών ταχύτητας μόνιμη για τον αεροσυμπιεστή
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Η ΜΟΝΙΜΗ ΣΥΓΧΡΟΝΗ ΜΗΧΑΝΗ ΜΑΓΝΗΤΩΝ αποτελείται κυρίως από το στάτη, το στροφέα, τα πλαίσια, την κάλυψη μπροστινός-οπίσθιων τμημάτων, τα ρουλεμάν, κ.λπ. Η δομή του στάτη είναι βασικά η ίδια με αυτήν των συνηθισμένων ασύγχρονων μηχανών, και η κύρια διαφορά μεταξύ της μόνιμης σύγχρονης μηχανής μαγνητών και άλλων ειδών μηχανών είναι ο στροφέας της.
Το μόνιμο υλικό μαγνητών με προμαγνητισμένο (μαγνητικός που χρεώνεται) μαγνητικό στην επιφάνεια ή μέσα στο μόνιμο μαγνήτη της μηχανής, παρέχει το απαραίτητο μαγνητικό πεδίο κενού αέρα για τη μηχανή. Αυτή η δομή στροφέων μπορεί αποτελεσματικά να μειώσει τον όγκο μηχανών, να μειώσει την απώλεια και να βελτιώσει την αποδοτικότητα.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Λόγω της χρήσης των μόνιμων μαγνητών για να παρέχει τα μαγνητικά πεδία, η διαδικασία στροφέων είναι ώριμη, αξιόπιστη, και εύκαμπτη σε μέγεθος, και η ικανότητα σχεδίου μπορεί να είναι τόσο μικρή όσο οι δεκάδες των Watt, μέχρι τα μεγαβάτ. Συγχρόνως, με την αύξηση ή τη μείωση του αριθμού ζευγαριών των μόνιμων μαγνητών στροφέων, είναι ευκολότερο να αλλαχτεί ο αριθμός πόλων της μηχανής, η οποία καθιστά τη σειρά ταχύτητας των μόνιμων σύγχρονων μηχανών μαγνητών ευρύτερη. Με τους multi-pole μόνιμους στροφείς μαγνητών, η εκτιμημένη ταχύτητα μπορεί να είναι τόσο χαμηλή όσο ένα ενιαίο ψηφίο, το οποίο είναι δύσκολο να επιτευχθεί από τις συνηθισμένες ασύγχρονες μηχανές.
Ειδικά στο αργόστροφο υψηλής ισχύος περιβάλλον εφαρμογής, η μόνιμη σύγχρονη μηχανή μαγνητών μπορεί να οδηγηθεί άμεσα από ένα multi-pole σχέδιο σε αργόστροφο, έναντι μιας συνηθισμένης μηχανής συν το μειωτή, τα πλεονεκτήματα μιας μόνιμης σύγχρονης μηχανής μαγνητών μπορούν να τονιστούν.
Γιατί επιλέξτε τις μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών;
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) προσφέρουν διάφορα πλεονεκτήματα πέρα από άλλους τύπους μηχανών, που περιλαμβάνουν:
Υψηλή αποδοτικότητα: Οι μηχανές PMAC οφείλονται ιδιαίτερα αποδοτικός στην απουσία απωλειών χαλκού στροφέων και μειωμένων απωλειών τυλίγματος. Μπορούν να επιτύχουν τις αποδοτικότητες μέχρι 97%, με συνέπεια τη σημαντική ενέργεια - αποταμίευση.
Πυκνότητα υψηλής δύναμης: Οι μηχανές PMAC έχουν μια πυκνότητα υψηλότερης ισχύος έναντι άλλων τύπων μηχανών, ποια μέσα μπορούν να παραγάγουν περισσότερη δύναμη ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου το διάστημα είναι περιορισμένο.
Υψηλή πυκνότητα ροπής: Οι μηχανές PMAC έχουν μια υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν περισσότερη ροπή ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου η υψηλή ροπή απαιτείται.
Μειωμένη συντήρηση: Δεδομένου ότι οι μηχανές PMAC δεν έχουν καμία βούρτσα, απαιτούν τη λιγότερη συντήρηση και έχουν μια μακρύτερη διάρκεια ζωής από άλλους τύπους μηχανών.
Βελτιωμένος έλεγχος: Οι μηχανές PMAC έχουν τον καλύτερο έλεγχο ταχύτητας και ροπής έναντι άλλων τύπων μηχανών, που καθιστούν τους ιδανικούς για τις εφαρμογές όπου ο ακριβής έλεγχος απαιτείται.
EMF και εξίσωση ροπής
Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber
Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC
Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση
(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph
Όπου Tph = Zph/2
Επομένως, μέσο EMF ανά φάση είναι,
= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph
Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση
ϕ = ροή/πόλος σε Weber
P= αριθ. Από τους πόλους
Συχνότητα F= στο Hz
Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3
Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.
Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP
Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,
Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm
Επιφάνεια-τοποθετημένο PMSM
Σε αυτήν την κατασκευή, ο μαγνήτης τοποθετείται στην επιφάνεια του στροφέα. Είναι ταιριάζω για τις μεγάλες εφαρμογές, δεδομένου ότι δεν είναι γερό. Παρέχει ένα ομοιόμορφο κενό αέρα επειδή η διαπερατότητα του μόνιμου μαγνήτη και του κενού αέρα είναι η ίδια. Καμία ροπή απροθυμίας, υψηλή δυναμική απόδοση, και κατάλληλος για τις μεγάλες συσκευές όπως τις κινήσεις ρομποτικής και εργαλείων.
Θαμμένο PMSM ή εσωτερικό PMSM
Σε αυτόν τον τύπο κατασκευής, ο μόνιμος μαγνήτης ενσωματώνεται στο στροφέα όπως φαίνεται στον αριθμό κατωτέρω. Είναι κατάλληλος για τις μεγάλες εφαρμογές και παίρνει γερό. Η ροπή απροθυμίας οφείλεται στο saliency της μηχανής.
