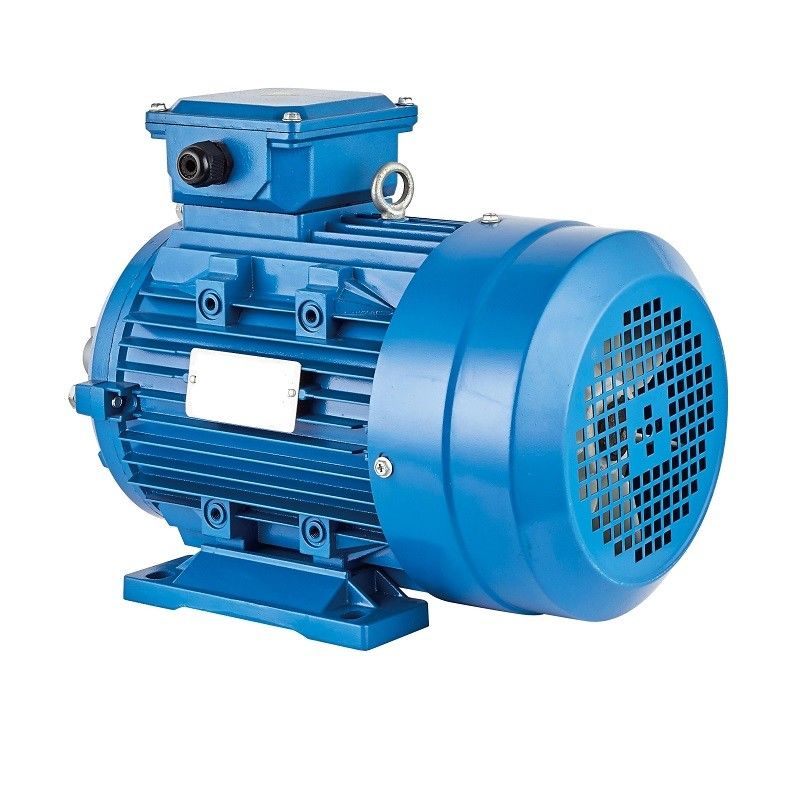

3000rpm μόνιμη σύγχρονη μηχανή μαγνητών

Πλεονεκτήματα

Τα πλεονεκτήματα της μόνιμης σύγχρονης μηχανής μαγνητών περιλαμβάνουν:

παρέχει την υψηλότερη αποδοτικότητα σε υψηλές ταχύτητες

διαθέσιμος στα μικρά μεγέθη στις διαφορετικές συσκευασίες

η συντήρηση και η εγκατάσταση είναι πολύ εύκολες από μια μηχανή επαγωγής

ικανός την πλήρη ροπή με τις χαμηλές ταχύτητες

υψηλή αποδοτικότητα και αξιοπιστία

δίνει την ομαλή ροπή και τη δυναμική απόδοση

Μειονεκτήματα

Τα μειονεκτήματα των μόνιμων σύγχρονων μηχανών μαγνητών είναι:

Αυτοί τύπος μηχανών είναι πολύ ακριβοί όταν συγκρίνεται με τις μηχανές επαγωγής

Κάπως δύσκολος στο ξεκίνημα επειδή μόνος-δεν αρχίζουν τις μηχανές.

EMF και εξίσωση ροπής:

Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber

Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC

Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση

(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph

Όπου Tph = Zph/2

Επομένως, μέσο EMF ανά φάση είναι,

= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph

Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση

ϕ = ροή/πόλος σε Weber

P= αριθ. Από τους πόλους

Συχνότητα F= στο Hz

Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3

Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.

Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP

Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,

Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα

Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.

Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για μια γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές

Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.

Εφαρμογή:

Οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να συνδυαστούν με τους μετατροπείς συχνότητας για να διαμορφώσουν το καλύτερο open-loop steppless σύστημα ελέγχου ταχύτητας, το οποίο έχει χρησιμοποιηθεί ευρέως για τον εξοπλισμό μετάδοσης ελέγχου ταχύτητας στην πετροχημική, χημική ίνα, το κλωστοϋφαντουργικό προϊόν, τα μηχανήματα, την ηλεκτρονική, το γυαλί, το λάστιχο, τη συσκευασία, την εκτύπωση, την κατασκευή εγγράφου, την εκτύπωση και τη βαφή, τη μεταλλουργία και άλλες βιομηχανίες.
