Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |

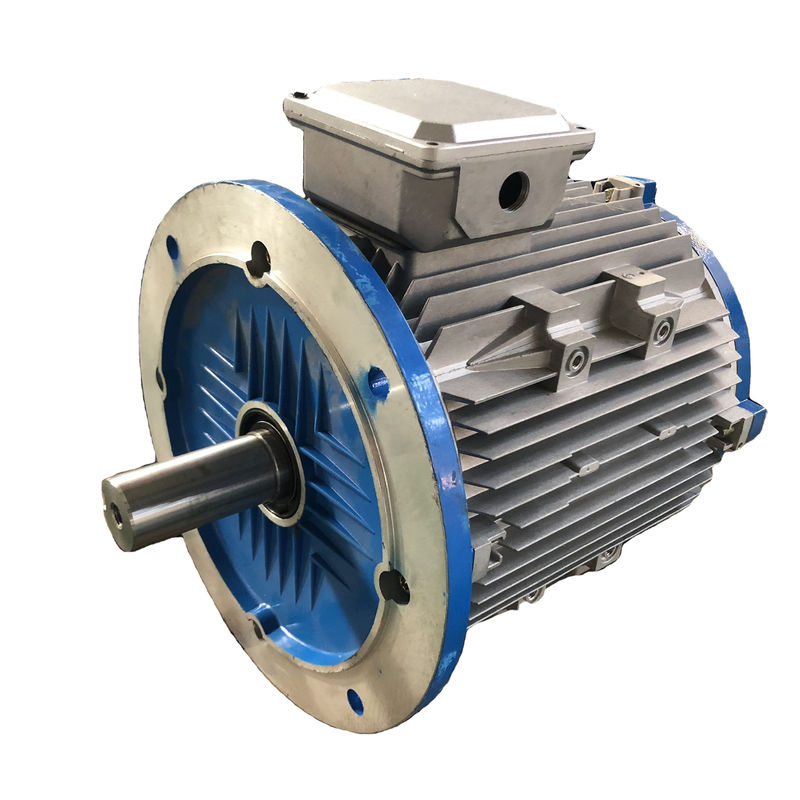

Μόνιμη μηχανή μαγνητών έναρξης γραμμών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Ψύξη: |
αερόψυξη, υγρή ψύξη, φυσική ψύξη |
Πολωνοί: |
2, 4, 6, 8, 10, κ.λπ. |
Τρόπος εργασίας: |
S1 |
Βαθμός προστασίας: |
IP23, IP54, IP55, IP68 |
Δύναμη: |
5-3000kw |
Βαθμός αποδοτικότητας: |
IE5 |
Όνομα: |
Μόνιμη μηχανή μαγνητών έναρξης γραμμών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Ψύξη: |
αερόψυξη, υγρή ψύξη, φυσική ψύξη |
Πολωνοί: |
2, 4, 6, 8, 10, κ.λπ. |
Τρόπος εργασίας: |
S1 |
Βαθμός προστασίας: |
IP23, IP54, IP55, IP68 |
Δύναμη: |
5-3000kw |
Βαθμός αποδοτικότητας: |
IE5 |
Ενέργεια - αποταμίευσης γραμμών σύγχρονος ηλεκτρικός κινητήρας εναλλασσόμενου ρεύματος μαγνητών έναρξης μόνιμος
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ είναι μια μηχανή εναλλασσόμενου ρεύματος που χρησιμοποιεί τους μαγνήτες που ενσωματώνονται ή που συνδέονται με την επιφάνεια του στροφέα της μηχανής. Οι μαγνήτες χρησιμοποιούνται για να παραγάγουν μια σταθερή ροή μηχανών αντί της απαίτησης του τομέα στατών για να παραχθεί ένας με τη σύνδεση με το στροφέα, όπως συμβαίνει με μια μηχανή επαγωγής. Μια τέταρτη μηχανή γνωστή ως μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ γραμμή-έναρξης (LSPM) ενσωματώνει τα χαρακτηριστικά και των δύο μηχανών. Μια μηχανή LSPM ενσωματώνει τους μαγνήτες μιας ΠΡΩΘΥΠΟΥΡΓΟΎ μηχανής μέσα στους φραγμούς στροφέων και στροφέων μιας σκιούρων κλουβιών μηχανής για να μεγιστοποιήσει τη ροπή και την αποδοτικότητα.
Αρχή εργασίας
Η μόνιμη αρχή εργασίας μηχανών μαγνητών σύγχρονη είναι παρόμοια με τη σύγχρονη μηχανή. Εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο που παράγει την ηλεκτρεγερτική δύναμη με τη σύγχρονη ταχύτητα. Όταν το τύλιγμα στατών ενεργοποιείται με το δόσιμο του ανεφοδιασμού 3 φάσης, ένα περιστρεφόμενο μαγνητικό πεδίο δημιουργείται μέσα - μεταξύ των κενών αέρα.
Αυτό παράγει τη ροπή όταν κρατούν οι πόλοι τομέων στροφέων το περιστρεφόμενο μαγνητικό πεδίο με τη σύγχρονη ταχύτητα και ο στροφέας περιστρέφεται συνεχώς. Δεδομένου ότι αυτές οι μηχανές μόνος-δεν αρχίζουν τις μηχανές, είναι απαραίτητο να παρασχεθεί μια μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας.
EMF και εξίσωση ροπής
Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber
Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC
Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση
(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph
Όπου Tph = Zph/2
Επομένως, μέσο EMF ανά φάση είναι,
= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph
Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση
ϕ = ροή/πόλος σε Weber
P= αριθ. Από τους πόλους
Συχνότητα F= στο Hz
Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3
Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.
Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP
Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,
Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm
Πίσω emf είναι κοντό για την πίσω ηλεκτρεγερτική δύναμη αλλά είναι επίσης γνωστό ως αντίθετος-ηλεκτρεγερτική δύναμη. Η πίσω ηλεκτρεγερτική δύναμη είναι η τάση που εμφανίζεται στους ηλεκτρικούς κινητήρες όταν υπάρχει μια σχετική κίνηση μεταξύ windings στατών και του μαγνητικού πεδίου του στροφέα. Οι γεωμετρικές ιδιότητες του στροφέα θα καθορίσουν τη μορφή του κυματοειδούς πίσω-emf. Αυτά τα κυματοειδή μπορούν να είναι ημιτονοειδή, τραπεζοειδή, τριγωνικά, ή κάτι μέσα - μεταξύ.
Και οι μηχανές επαγωγής και ΠΡΩΘΥΠΟΥΡΓΟΥ παράγουν τα κυματοειδή πίσω-emf. Σε μια μηχανή επαγωγής, το κυματοειδές πίσω-emf θα αποσυντεθεί όπως ο υπόλοιπος τομέας στροφέων αποσυντίθεται αργά λόγω της έλλειψης ενός τομέα στατών. Εντούτοις, με μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, ο στροφέας παράγει το μαγνητικό πεδίο του. Επομένως, μια τάση μπορεί να προκληθεί windings στατών όποτε ο στροφέας είναι στην κίνηση. Η τάση πίσω-emf θα αυξηθεί γραμμικά με την ταχύτητα και είναι ένας κρίσιμος παράγοντας στον καθορισμό της μέγιστης λειτουργούσας ταχύτητας.
Οι μηχανές SPM επισυνάπτουν τους μαγνήτες στο εξωτερικό της επιφάνειας στροφέων. Λόγω αυτού του μηχανικού μονταρίσματος, η μηχανική δύναμή τους είναι πιό αδύνατη από αυτή των μηχανών IPM. Η αποδυναμωμένη μηχανική δύναμη περιορίζει τη μέγιστη ασφαλή μηχανική ταχύτητα της μηχανής. Επιπλέον, το έκθεμα αυτών των μηχανών πολύ περιόρισε το μαγνητικό saliency (LD ≈ LQ). Οι τιμές αυτεπαγωγής που μετριούνται στα τερματικά στροφέων είναι συνεπείς ανεξάρτητα από τη θέση στροφέων. Λόγω της κοντινής αναλογίας saliency ενότητας, τα σχέδια μηχανών SPM στηρίζονται σημαντικά, εάν όχι εντελώς, στο μαγνητικό τμήμα ροπής για να παραγάγουν τη ροπή.
Οι μηχανές IPM ενσωματώνουν έναν μόνιμο μαγνήτη ο ίδιος στο στροφέα. Αντίθετα από τα αντίστοιχα SPM τους, η θέση των μόνιμων μαγνητών κάνει τον ήχο μηχανών IPM πολύ μηχανικά, και κατάλληλος για σε πολύ υψηλές ταχύτητες. Αυτές οι μηχανές επίσης καθορίζονται από τη σχετικά υψηλή μαγνητική αναλογία saliency τους (LQ > LD). Λόγω του μαγνητικού saliency τους, μια μηχανή IPM έχει τη δυνατότητα να παραγάγει τη ροπή με να εκμεταλλευτεί και τα τμήματα μαγνητικής και ροπής απροθυμίας της μηχανής.
Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;
Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Ευρέως χρησιμοποιημένα στα ηλεκτρικά οχήματα (EVs) που οφείλονται στις πυκνότητες υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα
Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.
Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές
Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.
Οφέλη των μηχανών PMSM
Υψηλή αποδοτικότητα
Αυτό ισχύει ιδιαίτερα με τις χαμηλότερες ταχύτητες. Η μόνιμη μηχανή μαγνητών δεν απαιτεί το ρεύμα για να παρασχεθεί στο στροφέα της για να παραγάγει τον τομέα στροφέων, επομένως αποβάλλοντας τις απώλειες στροφέων σχεδόν τελείως. Όταν συγκρίνεται με τις μηχανές επαγωγής ή απροθυμίας απαιτεί επίσης τα χαμηλότερα ρεύματα στο στάτη και έχει έναν μεγαλύτερο παράγοντα δύναμης, που οδηγεί στις μικρότερες τρέχουσες εκτιμήσεις στον ελεγκτή, και που αυξάνει τη γενική αποδοτικότητα συστημάτων κίνησης.
Η οδήγηση των χαμηλότερων ταχυτήτων στην υψηλότερη αποδοτικότητα από μια μηχανή επαγωγής να διαγράψει την απαίτηση μιας μετάδοσης ταχύτητα-μείωσης, που παίρνει την πολυπλοκότητα από τη μηχανική ρύθμιση.
Σταθερή ροπή
Αυτός ο τύπος μηχανής μπορεί να παραγάγει τη σταθερή ροπή και να διατηρήσει την πλήρη ροπή με τις χαμηλές ταχύτητες.
Μέγεθος
Το μικρότερο μέγεθος, το ελαφρύς, και η λιγότερη σπείρα παρέχουν μια πυκνότητα υψηλότερης ισχύος.
Οικονομικώς αποδοτικός
Με την απουσία βουρτσών, υπάρχουν μειωμένα κόστη συντήρησης.
Ελάχιστη θερμότητα
Σε PMSM η θερμότητα παράγεται στις σπείρες στατών και δεν υπάρχουν καμία βούρτσα και μόνο ελάχιστη θερμότητα που παράγονται στο στροφέα, που διευκολύνει την ψύξη της μηχανής. Καθώς τρέχουν το δοχείο ψύξης από τις μηχανές επαγωγής, η αξιοπιστία και η διάρκεια ζωής της μηχανής αυξάνονται.
Σειρά ταχύτητας
Αυτός ο τύπος μηχανής μπορεί να έχει μια ευρεία σειρά ταχύτητας με τη χρήση της αποδυνάμωσης τομέων και μπορεί να υιοθετήσει τη μέγιστη ροπή/την τρέχουσα στρατηγική ελέγχου (MTPA) κατά τη διάρκεια της σταθερής λειτουργίας ροπής.
Ανάλυση στην εφαρμογή της σύγχρονης μόνιμης τεχνολογίας μηχανών μαγνητών
1. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στην αγορά εγχώριων συσκευών
Η εφαρμογή της μόνιμης τεχνολογίας μηχανών μαγνητών στην αγορά εγχώριων συσκευών φανερώνεται σε VCDDVD και τους υπολογιστές. Αυτή τη στιγμή, έχει διαμορφώσει βαθμιαία την ανάπτυξη της εκβιομηχάνισης, και έχει επεκταθεί βαθμιαία στις πολυφασικές κινήσεις μεταβλητής ταχύτητας. Παραδείγματος χάριν, τα κλιματιστικά μηχανήματα αναστροφέων χρήσης ανθρώπων χρησιμοποιούν τη σύγχρονη μόνιμη τεχνολογία μηχανών μαγνητών για να βελτιώσουν τη λειτουργούσα αποδοτικότητα του κλιματιστικού μηχανήματος, να μειώσουν βαθμιαία τον όγκο της μηχανής κλιματιστικών μηχανημάτων, και να ελαχιστοποιήσουν το θόρυβο που προκαλείται από το κλιματιστικό μηχάνημα.
2. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στην αγορά ανελκυστήρων
Το μόνιμο μαγνητών σύστημα ταχύτητας μηχανών μεταβλητό έχει χρησιμοποιηθεί στην αγορά ανελκυστήρων για σχεδόν 10 έτη. Παραδείγματος χάριν, με τη χρησιμοποίηση μιας αργόστροφης μηχανής μαγνητών σπάνια γαίας μόνιμης ως μηχανή έλξης ανελκυστήρων, η χρήση της μόνιμης μηχανής μαγνητών σπάνια γαίας μπορεί να σώσει τη χρήση 20% ανελκυστήρων της ηλεκτρικής ενέργειας. Οι σύγχρονες μόνιμες μηχανές μαγνητών χρησιμοποιούνται συνήθως στον τομέα των συστημάτων κίνησης μεταβλητός-ταχύτητας με τις μεγάλες αλλαγές φορτίων και τις απαιτήσεις ρύθμισης υψηλής ταχύτητας.
3. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στις βιομηχανικές και επιχειρήσεις μεταλλείας
Με την ανάπτυξη των μόνιμων μηχανών μαγνητών, οι μεγάλες μηχανές μαγνητών ροπής μόνιμες έχουν αναπτυχθεί καλά, ειδικά η επιτυχής έναρξη των μόνιμων μηχανών συχνότητας μαγνητών μεταβλητών στην αγορά έχει δώσει τις βαριές βιομηχανικές και επιχειρήσεις μεταλλείας νέες επιλογές. Δεδομένου ότι η ροπή παραγωγής της μόνιμης μηχανής μαγνητών είναι αρκετά μεγάλη, η χρήση της μηχανικής μετάδοσης μειώνεται και η ταχύτητα είναι ελέγξιμη. Μπορεί να τρέξει με τις χαμηλές ταχύτητες. Επομένως, η εφαρμογή της ρευστής σύζευξης αποβάλλεται, η οποία κερδίζει κόστος το σχετικό εξοπλισμό και τη συντήρηση του ανωτέρω εξοπλισμού δύο, ο οποίος μειώνει τον κίνδυνο ασφάλειας, έτσι η μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή είναι πολύ δημοφιλής σε πολλές βιομηχανικές και επιχειρήσεις μεταλλείας. Λόγω της μεταβλητής λειτουργίας κανονισμού ταχύτητας συχνότητάς του, παρέχει μια ισχυρή εγγύηση για τους χρήστες να βελτιωθεί η αποδοτικότητα παραγωγής και να σωθεί η ηλεκτρική ενέργεια. Επομένως, οι σύγχρονες μόνιμες μηχανές συχνότητας μαγνητών μεταβλητές είναι μια απαραίτητη επιλογή για τις βιομηχανικές και επιχειρήσεις μεταλλείας για να αναβαθμίσουν τον εξοπλισμό τους στο μέλλον.
