Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Μόνιμη μηχανή μαγνητών PMM |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Χρώμα: |
Μπλε, γκρίζος, κ.λπ. |
Τύπος: |
IPMSM |
Κατοικία: |
Χυτοσίδηρος |
Συχνότητα: |
50HZ |
Όνομα: |
Μόνιμη μηχανή μαγνητών PMM |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Χρώμα: |
Μπλε, γκρίζος, κ.λπ. |
Τύπος: |
IPMSM |
Κατοικία: |
Χυτοσίδηρος |
Συχνότητα: |
50HZ |

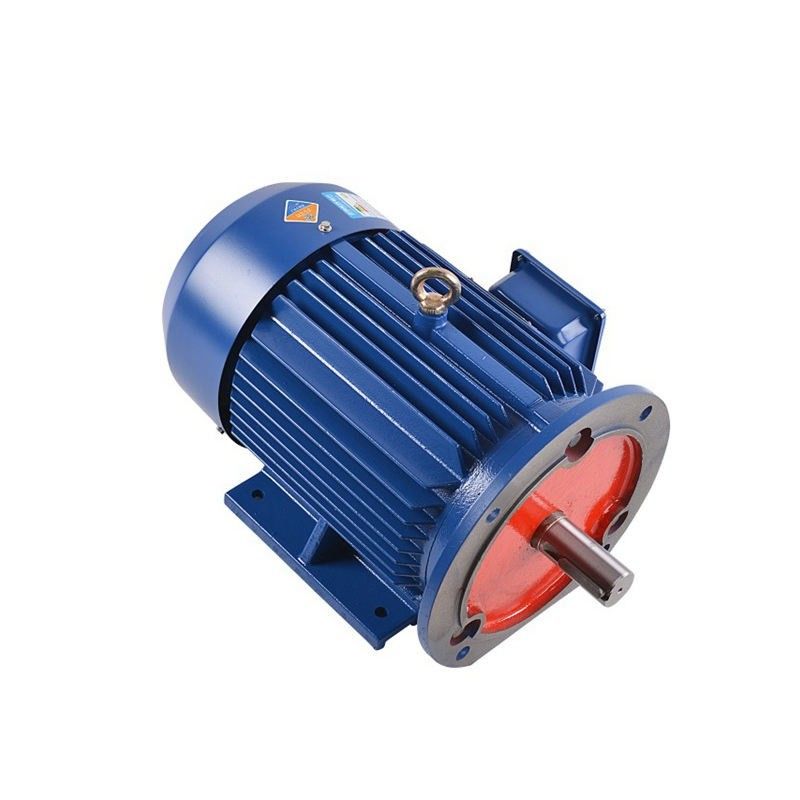

Ενεργειακής αποδοτική ακτινωτή ροής άμεση μηχανή μαγνητών Drive PMM μόνιμη
Συνοπτική εξήγηση των μόνιμων μηχανών και των πλεονεκτημάτων μαγνητών
Οι μόνιμες μηχανές μαγνητών είναι ηλεκτρικές μηχανές που χρησιμοποιούν τους μόνιμους μαγνήτες αντί των ηλεκτρομαγνητών για να παραγάγουν το μαγνητικό πεδίο που απαιτείται για τη λειτουργία τους. Αυτές οι μηχανές έχουν διάφορα πλεονεκτήματα πέρα από τις παραδοσιακές μηχανές που χρησιμοποιούν τους ηλεκτρομαγνήτες:
1. Υψηλότερη αποδοτικότητα: Οι μόνιμες μηχανές μαγνητών έχουν την υψηλότερη αποδοτικότητα από τις παραδοσιακές μηχανές επειδή έχουν τις χαμηλότερες απώλειες λόγω της απουσίας ρεύματος windings στροφέων.
2. Καλύτερη πυκνότητα ισχύος: Οι μόνιμες μηχανές μαγνητών έχουν μια πυκνότητα υψηλότερης ισχύος από τις παραδοσιακές μηχανές επειδή μπορούν να παραγάγουν ένα ισχυρότερο μαγνητικό πεδίο με ένα μικρότερο ποσό υλικού.
3. Μικρότερα μέγεθος και βάρος: Λόγω της πυκνότητας υψηλότερης ισχύος τους, οι μόνιμες μηχανές μαγνητών μπορούν να σχεδιαστούν για να είναι μικρότερες και ελαφρύτερες από τις παραδοσιακές μηχανές, καθιστώντας τους ιδανικούς για τις εφαρμογές όπου το διάστημα και το βάρος είναι μια ανησυχία.
4. Χαμηλότερη συντήρηση: Οι μόνιμες μηχανές μαγνητών έχουν λιγότερα κινούμενα μέρη από τις παραδοσιακές μηχανές, ποια μέσα απαιτούν τη λιγότερη συντήρηση και έχουν μια μακρύτερη διάρκεια ζωής.
5. Καλύτερος έλεγχος: Οι μόνιμες μηχανές μαγνητών έχουν τον καλύτερο έλεγχο επειδή μπορούν να ανταποκριθούν γρηγορότερα στις αλλαγές στο φορτίο και την ταχύτητα, που καθιστούν τις κατάλληλες για τις εφαρμογές που απαιτούν τον ακριβή έλεγχο.
Εργασία της μόνιμης σύγχρονης μηχανής μαγνητών
Η μόνιμη αρχή εργασίας μηχανών μαγνητών σύγχρονη είναι παρόμοια με τη σύγχρονη μηχανή. Εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο που παράγει την ηλεκτρεγερτική δύναμη με τη σύγχρονη ταχύτητα. Όταν το τύλιγμα στατών ενεργοποιείται με το δόσιμο του ανεφοδιασμού 3 φάσης, ένα περιστρεφόμενο μαγνητικό πεδίο δημιουργείται μέσα - μεταξύ των κενών αέρα.
Αυτό παράγει τη ροπή όταν κρατούν οι πόλοι τομέων στροφέων το περιστρεφόμενο μαγνητικό πεδίο με τη σύγχρονη ταχύτητα και ο στροφέας περιστρέφεται συνεχώς. Δεδομένου ότι αυτές οι μηχανές μόνος-δεν αρχίζουν τις μηχανές, είναι απαραίτητο να παρασχεθεί μια μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Κυματοειδές πίσω-emf:
Πίσω emf είναι κοντό για την πίσω ηλεκτρεγερτική δύναμη αλλά είναι επίσης γνωστό ως αντίθετος-ηλεκτρεγερτική δύναμη. Η πίσω ηλεκτρεγερτική δύναμη είναι η τάση που εμφανίζεται στους ηλεκτρικούς κινητήρες όταν υπάρχει μια σχετική κίνηση μεταξύ windings στατών και του μαγνητικού πεδίου του στροφέα. Οι γεωμετρικές ιδιότητες του στροφέα θα καθορίσουν τη μορφή του κυματοειδούς πίσω-emf. Αυτά τα κυματοειδή μπορούν να είναι ημιτονοειδή, τραπεζοειδή, τριγωνικά, ή κάτι μέσα - μεταξύ.
Και οι μηχανές επαγωγής και ΠΡΩΘΥΠΟΥΡΓΟΥ παράγουν τα κυματοειδή πίσω-emf. Σε μια μηχανή επαγωγής, το κυματοειδές πίσω-emf θα αποσυντεθεί όπως ο υπόλοιπος τομέας στροφέων αποσυντίθεται αργά λόγω της έλλειψης ενός τομέα στατών. Εντούτοις, με μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, ο στροφέας παράγει το μαγνητικό πεδίο του. Επομένως, μια τάση μπορεί να προκληθεί windings στατών όποτε ο στροφέας είναι στην κίνηση. Η τάση πίσω-emf θα αυξηθεί γραμμικά με την ταχύτητα και είναι ένας κρίσιμος παράγοντας στον καθορισμό της μέγιστης λειτουργούσας ταχύτητας.
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:
Οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να συνδυαστούν με τους μετατροπείς συχνότητας για να διαμορφώσουν το καλύτερο open-loop steppless σύστημα ελέγχου ταχύτητας, το οποίο έχει χρησιμοποιηθεί ευρέως για τον εξοπλισμό μετάδοσης ελέγχου ταχύτητας στην πετροχημική, χημική ίνα, το κλωστοϋφαντουργικό προϊόν, τα μηχανήματα, την ηλεκτρονική, το γυαλί, το λάστιχο, τη συσκευασία, την εκτύπωση, την κατασκευή εγγράφου, την εκτύπωση και τη βαφή, τη μεταλλουργία και άλλες βιομηχανίες.
Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ μπορεί να χωριστεί σε δύο κύριες κατηγορίες: μόνιμες μηχανές μαγνητών επιφάνειας (SPM) και εσωτερικές μόνιμες μηχανές μαγνητών (IPM). Κανένας τύπος σχεδίου μηχανών δεν περιέχει τους φραγμούς στροφέων. Και οι δύο τύποι παράγουν τη μαγνητική ροή από τους μόνιμους μαγνήτες που επισυνάπτονται ή μέσα του στροφέα.
Οι μηχανές SPM επισυνάπτουν τους μαγνήτες στο εξωτερικό της επιφάνειας στροφέων. Λόγω αυτού του μηχανικού μονταρίσματος, η μηχανική δύναμή τους είναι πιό αδύνατη από αυτή των μηχανών IPM. Η αποδυναμωμένη μηχανική δύναμη περιορίζει τη μέγιστη ασφαλή μηχανική ταχύτητα της μηχανής. Επιπλέον, το έκθεμα αυτών των μηχανών πολύ περιόρισε το μαγνητικό saliency (LD ≈ LQ).
Οι τιμές αυτεπαγωγής που μετριούνται στα τερματικά στροφέων είναι συνεπείς ανεξάρτητα από τη θέση στροφέων. Λόγω της κοντινής αναλογίας saliency ενότητας, τα σχέδια μηχανών SPM στηρίζονται σημαντικά, εάν όχι εντελώς, στο μαγνητικό τμήμα ροπής για να παραγάγουν τη ροπή.
Οι μηχανές IPM ενσωματώνουν έναν μόνιμο μαγνήτη ο ίδιος στο στροφέα. Αντίθετα από τα αντίστοιχα SPM τους, η θέση των μόνιμων μαγνητών κάνει τον ήχο μηχανών IPM πολύ μηχανικά, και κατάλληλος για σε πολύ υψηλές ταχύτητες. Αυτές οι μηχανές επίσης καθορίζονται από τη σχετικά υψηλή μαγνητική αναλογία saliency τους (LQ > LD). Λόγω του μαγνητικού saliency τους, μια μηχανή IPM έχει τη δυνατότητα να παραγάγει τη ροπή με να εκμεταλλευτεί και τα τμήματα μαγνητικής και ροπής απροθυμίας της μηχανής.
Πλεονεκτήματα
Μικρός και ελαφρύς
Στο ειδικό ηλεκτρομαγνητικό και δομικό σχέδιο, η αναλογία όγκος--βάρους μειώνεται από 20%, το μήκος ολόκληρης της μηχανής μειώνεται από 10%, και το σύνολο - το ποσοστό αυλακώσεων στατών αυξάνεται σε 90%.
Ιδιαίτερα ενσωματωμένος
Η μηχανή και ο αναστροφέας είναι ιδιαίτερα ενσωματωμένοι, αποφεύγοντας την εξωτερική σύνδεση κυκλωμάτων μεταξύ της μηχανής και του αναστροφέα, και βελτιώνοντας την αξιοπιστία των προϊόντων συστημάτων.
Ενέργεια αποδοτική
Η υψηλής απόδοσης σπάνιων γαίων μόνιμη αυλάκωση στατών μαγνητών υλική, ειδική, και η δομή στροφέων καθιστούν αυτήν την μηχανή αποδοτική μέχρι τα πρότυπα IE4.
Σχέδιο συνήθειας
Το προσαρμοσμένες σχέδιο και η κατασκευή, που αφιερώνονται στις ειδικές μηχανές, μειώνουν τις περιττές λειτουργίες και σχεδιάζουν τα περιθώρια και ελαχιστοποιούν τις δαπάνες.
Χαμηλοί δόνηση και θόρυβος
Η μηχανή οδηγείται άμεσα, ο θόρυβος και η δόνηση εξοπλισμού είναι μικροί, και ο αντίκτυπος στο περιβάλλον οικοδομής μειώνεται.
Συντήρηση ελεύθερη
Κανένα μέρος μεγάλων εργαλείων, καμία ανάγκη να αλλαχτεί το λιπαντικό εργαλείων τακτικά, και αληθινά συντήρηση-ελεύθερος εξοπλισμός.
Μόνος-αντίληψη εναντίον της λειτουργίας κλειστών βρόγχων
Οι πρόσφατες πρόοδοι στην τεχνολογία κίνησης επιτρέπουν στις τυποποιημένες κινήσεις εναλλασσόμενου ρεύματος για «να μόνος-ανιχνεύσουν» και να ακολουθήσουν τη θέση μαγνητών μηχανών. Ένα σύστημα κλειστών βρόγχων χρησιμοποιεί χαρακτηριστικά το κανάλι ζ-σφυγμού για να βελτιστοποιήσει την απόδοση. Μέσω ορισμένων ρουτινών, η κίνηση ξέρει την ακριβή θέση του μαγνήτη μηχανών με την καταδίωξη των καναλιών A/B και τη διόρθωση για τα λάθη με το ζ-κανάλι. Η γνώση της ακριβούς θέσης του μαγνήτη επιτρέπει τη βέλτιστη παραγωγή ροπής με συνέπεια τη βέλτιστη αποδοτικότητα.
Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.
Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;
Οι μόνιμες σύγχρονες μηχανές μαγνητών έχουν τα πλεονεκτήματα της απλής δομής, του μικρού μεγέθους, της υψηλής αποδοτικότητας, και του παράγοντα υψηλής δύναμης. Έχει χρησιμοποιηθεί ευρέως στη μεταλλουργική βιομηχανία (ironmaking εγκαταστάσεις και συμπυκνώνοντας εγκαταστάσεις, κ.λπ.), την κεραμική βιομηχανία (μύλος σφαιρών), τη λαστιχένια βιομηχανία (εσωτερικός αναμίκτης), τη βιομηχανία πετρελαίου (αντλώντας μονάδα), τη βιομηχανία κλωστοϋφαντουργίας (διπλή μηχανή συστροφής, περιστρεφόμενο πλαίσιο) και άλλες βιομηχανίες στη μηχανή μέσης και χαμηλής τάσης.
Γιατί θα έπρεπε να επιλέξετε μια μηχανή IPM αντί ενός SPM;
1. Η υψηλή ροπή επιτυγχάνεται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.
2. Οι μηχανές IPM καταναλώνουν μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών ηλεκτρικών κινητήρων.
3. Η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.
4. Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.
