Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος

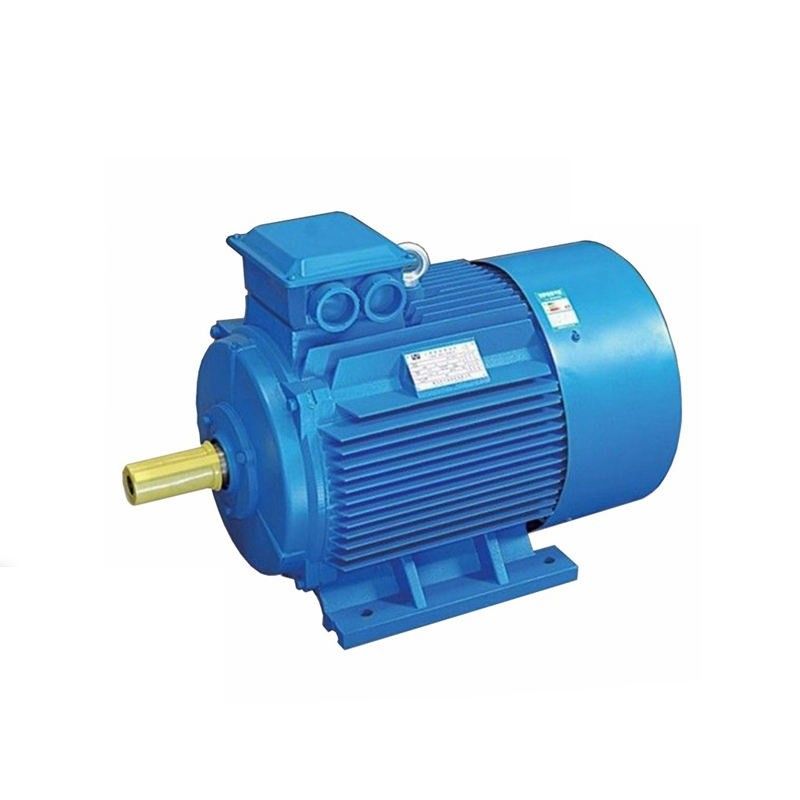

Όνομα: |
Μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ υψηλής δύναμης |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Χρώμα: |
Μπλε, γκρίζος, κ.λπ. |
Συχνότητα: |
50HZ |
Βαθμός αποδοτικότητας: |
IE5 |
Ροή: |
Ακτινωτή ροή |
Όνομα: |
Μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ υψηλής δύναμης |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Χρώμα: |
Μπλε, γκρίζος, κ.λπ. |
Συχνότητα: |
50HZ |
Βαθμός αποδοτικότητας: |
IE5 |
Ροή: |
Ακτινωτή ροή |
Χαμηλή πυκνότητα υψηλής δύναμης δόνησης και θορύβου μόνιμη μηχανή μαγνητών ΠΡΩΘΥΠΟΥΡΓΟΥ μηχανή
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Η μόνιμη σύγχρονη μηχανή μαγνητών (PMSM) είναι μια σύγχρονη μηχανή εναλλασσόμενου ρεύματος η της οποίας διέγερση τομέων παρέχεται από τους μόνιμους μαγνήτες και έχει ένα ημιτονοειδές πίσω EMF κυματοειδές. Το PMSM είναι ένας σταυρός μεταξύ μιας μηχανής επαγωγής και μιας αβούρτσιστης ΣΥΝΕΧΟΎΣ μηχανής. Όπως μια αβούρτσιστη ΣΥΝΕΧΗ μηχανή, έχει έναν μόνιμοι στροφέα και windings μαγνητών στο στάτη. Εντούτοις, η δομή στατών με windings που κατασκευάζεται για να παραγάγει μια ημιτονοειδή πυκνότητα ροής στο κενό αέρα της μηχανής μοιάζει με αυτή μιας μηχανής επαγωγής. Η πυκνότητα ισχύος της είναι υψηλότερη από τις μηχανές επαγωγής με τις ίδιες εκτιμήσεις δεδομένου ότι δεν υπάρχει καμία δύναμη στατών που αφιερώνεται στην παραγωγή μαγνητικών πεδίων.
Με τους μόνιμους μαγνήτες που το PMSM μπορεί να παραγάγει τη ροπή με μηά ταχύτητα, απαιτεί το α ψηφιακά - ελεγχόμενος αναστροφέας για τις διαδικασίες. Το PMSMs χρησιμοποιείται χαρακτηριστικά για τις υψηλής απόδοσης και υψηλής απόδοσης κινήσεις μηχανών. Ο υψηλής απόδοσης έλεγχος μηχανών χαρακτηρίζεται από την ομαλή περιστροφή της ολόκληρης σειράς ταχύτητας της μηχανής, του πλήρους ελέγχου ροπής με μηά ταχύτητα, και της γρήγορων επιτάχυνσης και της επιβράδυνσης.
Για να επιτύχουν τέτοιο έλεγχο, οι διανυσματικές τεχνικές ελέγχου χρησιμοποιούνται για PMSM. Οι διανυσματικές τεχνικές ελέγχου συνήθως επίσης αναφέρονται ως τομέας-προσανατολισμένος στο έλεγχος (FOC). Η βασική ιδέα του διανυσματικού αλγορίθμου ελέγχου είναι να αποσυντεθεί ένα ρεύμα στατών σε ένα μαγνητικό τομέας-παράγοντας μέρος και ένα ροπή-παράγοντας μέρος. Και τα δύο συστατικά μπορούν να ελεγχθούν χωριστά μετά από την αποσύνθεση.
Εργασία της μόνιμης σύγχρονης μηχανής μαγνητών
Κατ' αρχάς, η μόνιμη σύγχρονη μηχανή μαγνητών πρέπει να καθιερώσει το κύριο μαγνητικό πεδίο, και το τύλιγμα διέγερσης περνούν μέσω του ρεύματος ΣΥΝΕΧΟΥΣ διέγερσης για να καθιερώσει το μαγνητικό πεδίο διέγερσης μεταξύ των πολικοτήτων
κατόπιν το τριφασικό συμμετρικό armature τύλιγμα χρησιμοποιείται ως τύλιγμα δύναμης, το οποίο γίνεται ο μεταφορέας του προκληθε'ντος ηλεκτρικού πιθανού ή προκληθε'ντος ρεύματος
στον πρωταρχικό - ο μετακινούμενος όταν σέρνεται ο στροφέας για να περιστραφεί, το μαγνητικό πεδίο διέγερσης μεταξύ των πολικοτήτων περιστρέφεται με τον άξονα και κόβει διαδοχικά windings φάσης στατών.
Επομένως, το armature τύλιγμα θα προκαλέσει μια τριφασική συμμετρική εναλλασσόμενη δυνατότητα της οποίας αλλαγή μεγέθους και κατεύθυνσης περιοδικά.
Μέσω του καλωδίου μολύβδου, η εξουσία εναλλασσόμενου ρεύματος μπορεί να προβλεφθεί. Λόγω της συμμετρίας του armature τυλίγματος, η τριφασική συμμετρία της προκληθείσας δυνατότητας είναι εγγυημένη.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Κυματοειδές πίσω-emf:
Πίσω emf είναι κοντό για την πίσω ηλεκτρεγερτική δύναμη αλλά είναι επίσης γνωστό ως αντίθετος-ηλεκτρεγερτική δύναμη. Η πίσω ηλεκτρεγερτική δύναμη είναι η τάση που εμφανίζεται στους ηλεκτρικούς κινητήρες όταν υπάρχει μια σχετική κίνηση μεταξύ windings στατών και του μαγνητικού πεδίου του στροφέα. Οι γεωμετρικές ιδιότητες του στροφέα θα καθορίσουν τη μορφή του κυματοειδούς πίσω-emf. Αυτά τα κυματοειδή μπορούν να είναι ημιτονοειδή, τραπεζοειδή, τριγωνικά, ή κάτι μέσα - μεταξύ.
Και οι μηχανές επαγωγής και ΠΡΩΘΥΠΟΥΡΓΟΥ παράγουν τα κυματοειδή πίσω-emf. Σε μια μηχανή επαγωγής, το κυματοειδές πίσω-emf θα αποσυντεθεί όπως ο υπόλοιπος τομέας στροφέων αποσυντίθεται αργά λόγω της έλλειψης ενός τομέα στατών. Εντούτοις, με μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, ο στροφέας παράγει το μαγνητικό πεδίο του. Επομένως, μια τάση μπορεί να προκληθεί windings στατών όποτε ο στροφέας είναι στην κίνηση. Η τάση πίσω-emf θα αυξηθεί γραμμικά με την ταχύτητα και είναι ένας κρίσιμος παράγοντας στον καθορισμό της μέγιστης λειτουργούσας ταχύτητας.
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:
Οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να συνδυαστούν με τους μετατροπείς συχνότητας για να διαμορφώσουν το καλύτερο open-loop steppless σύστημα ελέγχου ταχύτητας, το οποίο έχει χρησιμοποιηθεί ευρέως για τον εξοπλισμό μετάδοσης ελέγχου ταχύτητας στην πετροχημική, χημική ίνα, το κλωστοϋφαντουργικό προϊόν, τα μηχανήματα, την ηλεκτρονική, το γυαλί, το λάστιχο, τη συσκευασία, την εκτύπωση, την κατασκευή εγγράφου, την εκτύπωση και τη βαφή, τη μεταλλουργία και άλλες βιομηχανίες.
Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ μπορεί να χωριστεί σε δύο κύριες κατηγορίες: μόνιμες μηχανές μαγνητών επιφάνειας (SPM) και εσωτερικές μόνιμες μηχανές μαγνητών (IPM). Κανένας τύπος σχεδίου μηχανών δεν περιέχει τους φραγμούς στροφέων. Και οι δύο τύποι παράγουν τη μαγνητική ροή από τους μόνιμους μαγνήτες που επισυνάπτονται ή μέσα του στροφέα.
Οι μηχανές SPM επισυνάπτουν τους μαγνήτες στο εξωτερικό της επιφάνειας στροφέων. Λόγω αυτού του μηχανικού μονταρίσματος, η μηχανική δύναμή τους είναι πιό αδύνατη από αυτή των μηχανών IPM. Η αποδυναμωμένη μηχανική δύναμη περιορίζει τη μέγιστη ασφαλή μηχανική ταχύτητα της μηχανής. Επιπλέον, το έκθεμα αυτών των μηχανών πολύ περιόρισε το μαγνητικό saliency (LD ≈ LQ).
Οι τιμές αυτεπαγωγής που μετριούνται στα τερματικά στροφέων είναι συνεπείς ανεξάρτητα από τη θέση στροφέων. Λόγω της κοντινής αναλογίας saliency ενότητας, τα σχέδια μηχανών SPM στηρίζονται σημαντικά, εάν όχι εντελώς, στο μαγνητικό τμήμα ροπής για να παραγάγουν τη ροπή.
Οι μηχανές IPM ενσωματώνουν έναν μόνιμο μαγνήτη ο ίδιος στο στροφέα. Αντίθετα από τα αντίστοιχα SPM τους, η θέση των μόνιμων μαγνητών κάνει τον ήχο μηχανών IPM πολύ μηχανικά, και κατάλληλος για σε πολύ υψηλές ταχύτητες. Αυτές οι μηχανές επίσης καθορίζονται από τη σχετικά υψηλή μαγνητική αναλογία saliency τους (LQ > LD). Λόγω του μαγνητικού saliency τους, μια μηχανή IPM έχει τη δυνατότητα να παραγάγει τη ροπή με να εκμεταλλευτεί και τα τμήματα μαγνητικής και ροπής απροθυμίας της μηχανής.
Η τάση ανάπτυξης των μόνιμων μηχανών μαγνητών σπάνια γαίας
Οι μόνιμες μηχανές μαγνητών σπάνια γαίας αναπτύσσονται προς τη υψηλή δύναμη (υψηλή ταχύτητα, υψηλή ροπή), την υψηλές λειτουργία και τη μικρογράφηση, και επεκτείνουν συνεχώς τις νέους ποικιλίες μηχανών και τους τομείς εφαρμογής, και οι προοπτικές εφαρμογής είναι πολύ αισιόδοξες. Προκειμένου να ικανοποιηθούν οι ανάγκες, το σχέδιο και η διαδικασία παραγωγής των μόνιμων μηχανών μαγνητών σπάνια γαίας πρέπει ακόμα να καινοτομηθούν συνεχώς, η ηλεκτρομαγνητική δομή θα είναι πιό σύνθετη, η δομή υπολογισμού θα είναι ακριβέστερη, και η διαδικασία παραγωγής θα ισχύσει πιό προηγμένη και.
Εφαρμογή της μόνιμης μηχανής μαγνητών σπάνια γαίας
Λόγω της ανωτερότητας των μόνιμων μηχανών μαγνητών σπάνια γαίας, οι αιτήσεις τους γίνονται όλο και περισσότερο εκτενείς. Οι κύριοι τομείς εφαρμογής είναι οι ακόλουθοι:
Εστίαση στην υψηλή αποδοτικότητα και την ενέργεια - αποταμίευση των μόνιμων μηχανών μαγνητών σπάνια γαίας. Οι κύριοι στόχοι εφαρμογής είναι μεγάλοι καταναλωτές δύναμης, όπως σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες για τις υφαντικές και χημικές βιομηχανίες ινών, οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για τα μηχανήματα διάφορης μεταλλείας και μεταφορών που χρησιμοποιούνται στις πετρελαιοφόρες περιοχές και τα ανθρακωρυχεία, και οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για την οδήγηση των διάφορων αντλιών και των ανεμιστήρων.
Έλεγχος Sensorless
Οι πληροφορίες θέσης στροφέων απαιτούνται για να εκτελέσουν αποτελεσματικά τον έλεγχο της μηχανής PMS, αλλά ένας αισθητήρας θέσης στροφέων στον άξονα μειώνει την ευρωστία και την αξιοπιστία του γενικού συστήματος σε μερικές εφαρμογές. Επομένως, ο στόχος δεν είναι να χρησιμοποιηθεί αυτός ο μηχανικός αισθητήρας για να μετρήσει τη θέση άμεσα αλλά αντ' αυτού υιοθετεί μερικές έμμεσες τεχνικές για να υπολογιστεί η θέση στροφέων. Αυτές οι τεχνικές εκτιμήσεων διαφέρουν πολύ στην προσέγγιση για τον υπολογισμό της θέσης ή του τύπου μηχανής στους οποίους μπορούν να εφαρμοστούν. Με τις χαμηλές ταχύτητες, οι ειδικές τεχνικές όπως την υψηλής συχνότητας έγχυση ή το open-loop ξεκίνημα (όχι πολύ αποδοτική) απαιτούνται για να περιστρέψουν τη μηχανή πέρα από την ταχύτητα όπου BEMF είναι αρκετά υψηλό για τον παρατηρητή BEMF. Συνήθως, 5 τοις εκατό της ταχύτητας βάσεων είναι αρκετό για την κατάλληλη λειτουργία στο sensorless τρόπο.
Στο μέσο/τη υψηλή ταχύτητα, ένας παρατηρητής BEMF στο πλαίσιο αναφοράς d/q χρησιμοποιείται. Ο βρόχος συχνότητας και ελέγχου PWM πρέπει να είναι αρκετά υψηλός για να πάρει έναν λογικό αριθμό δειγμάτων του ρεύματος φάσης και της τάσης ΣΥΝΕΧΏΝ λεωφορείων.
Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Η λειτουργία πέρα από την ταχύτητα βάσεων μηχανών απαιτεί τον αναστροφέα PWM για να παρέχει τις τάσεις παραγωγής υψηλότερες από την ικανότητα παραγωγής της που περιορίζεται από την τάση ΣΥΝΕΧΏΝ συνδέσεών της. Για να υπερνικήσει τον περιορισμό ταχύτητας βάσεων, ένας τομέας-αποδυναμώνοντας αλγόριθμος μπορεί να εφαρμοστεί. Ένας αρνητικός δ-άξονας απαίτησε ότι το ρεύμα θα αυξήσει τη σειρά ταχύτητας, αλλά η εφαρμοσμένη ροπή μειώνεται λόγω ενός τρέχοντος ορίου στατών. Ο χειρισμός του ρεύματος δ-άξονα στη μηχανή έχει την επιθυμητή επίδραση της αποδυνάμωσης του τομέα στροφέων, ο οποίος μειώνει την τάση BEMF, που επιτρέπει στο υψηλότερο ρεύμα στατών για να ρεύσει στη μηχανή με το ίδιο όριο τάσης που δίνεται από την τάση ΣΥΝΕΧΏΝ συνδέσεων.
Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;
Οι μόνιμες σύγχρονες μηχανές μαγνητών έχουν τα πλεονεκτήματα της απλής δομής, του μικρού μεγέθους, της υψηλής αποδοτικότητας, και του παράγοντα υψηλής δύναμης. Έχει χρησιμοποιηθεί ευρέως στη μεταλλουργική βιομηχανία (ironmaking εγκαταστάσεις και συμπυκνώνοντας εγκαταστάσεις, κ.λπ.), την κεραμική βιομηχανία (μύλος σφαιρών), τη λαστιχένια βιομηχανία (εσωτερικός αναμίκτης), τη βιομηχανία πετρελαίου (αντλώντας μονάδα), τη βιομηχανία κλωστοϋφαντουργίας (διπλή μηχανή συστροφής, περιστρεφόμενο πλαίσιο) και άλλες βιομηχανίες στη μηχανή μέσης και χαμηλής τάσης.
Γιατί θα έπρεπε να επιλέξετε μια μηχανή IPM αντί ενός SPM;
1. Η υψηλή ροπή επιτυγχάνεται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.
2. Οι μηχανές IPM καταναλώνουν μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών ηλεκτρικών κινητήρων.
3. Η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.
4. Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.
Πώς να βελτιώσει την αποδοτικότητα της μηχανής;
Για να βελτιώσει την αποδοτικότητα της μηχανής, η ουσία πρόκειται να μειώσει την απώλεια της μηχανής. Η απώλεια της μηχανής διαιρείται σε μηχανική απώλεια και ηλεκτρομαγνητική απώλεια. Παραδείγματος χάριν, για μια ασύγχρονη μηχανή εναλλασσόμενου ρεύματος, το ρεύμα περνά μέσω windings στατών και στροφέων, το οποίο θα παραγάγει την απώλεια χαλκού και την απώλεια αγωγών, ενώ το μαγνητικό πεδίο είναι στο σίδηρο. Θα αναγκάσει τα ρεύμες Faucault για να επιφέρει την απώλεια υστέρησης, οι υψηλές αρμονικές του μαγνητικού πεδίου αέρα θα παραγάγουν τις περιπλανώμενες απώλειες στο φορτίο, και θα υπάρξουν απώλειες ένδυσης κατά τη διάρκεια της περιστροφής των ρουλεμάν και των ανεμιστήρων.
Για να μειώσετε την απώλεια του στροφέα, μπορείτε να μειώσετε την αντίσταση του στροφέα που τυλίγει, χρησιμοποιείτε ένα σχετικά παχύ καλώδιο με τη χαμηλή ειδική αντίσταση, ή αυξάνετε τη διατομική περιοχή της αυλάκωσης στροφέων. Φυσικά, το υλικό είναι πολύ σημαντικό. Η υπό όρους παραγωγή των στροφέων χαλκού θα μειώσει τις απώλειες από για 15%. Οι τρέχουσες ασύγχρονες μηχανές είναι βασικά στροφείς αργιλίου, έτσι η αποδοτικότητα δεν είναι τόσο υψηλή.
Ομοίως, υπάρχει απώλεια χαλκού στο στάτη, ο οποίος μπορεί να αυξήσει το πρόσωπο αυλακώσεων του στάτη, να αυξήσει την πλήρη αναλογία αυλακώσεων της αυλάκωσης στατών, και να κοντύνει το μήκος τελών του τυλίγματος στατών. Εάν ένας μόνιμος μαγνήτης χρησιμοποιείται για να αντικαταστήσει το τύλιγμα στατών, δεν υπάρχει καμία ανάγκη να περαστεί το ρεύμα. Φυσικά, η αποδοτικότητα μπορεί να βελτιωθεί προφανώς, η οποία είναι ο θεμελιώδης λόγος για τον οποίο η σύγχρονη μηχανή είναι αποδοτικότερη από την ασύγχρονη μηχανή.
Για την απώλεια σιδήρου της μηχανής, τα υψηλής ποιότητας φύλλα χάλυβα πυριτίου μπορούν να χρησιμοποιηθούν για να μειώσουν την απώλεια της υστέρησης ή το μήκος του πυρήνας σιδήρου μπορεί να, που μπορεί να μειώσει την πυκνότητα μαγνητικής ροής, και μπορεί επίσης να αυξήσει το μονώνοντας επίστρωμα. Επιπλέον, η διαδικασία θερμικής επεξεργασίας είναι επίσης κρίσιμη.
Η απόδοση εξαερισμού της μηχανής είναι σημαντικότερη. Όταν η θερμοκρασία είναι υψηλή, η απώλεια θα είναι φυσικά μεγάλη. Η αντίστοιχη δροσίζοντας δομή ή η πρόσθετη μέθοδος ψύξης μπορεί να χρησιμοποιηθεί για να μειώσει την απώλεια τριβής.
Οι High-order αρμονικές θα παραγάγουν τις περιπλανώμενες απώλειες στο τύλιγμα και το πυρήνα σιδήρου, οι οποίοι μπορούν να βελτιώσουν το τύλιγμα στατών και να μειώσουν την παραγωγή των high-order αρμονικών. Η επεξεργασία μόνωσης μπορεί επίσης να εκτελεσθεί στην επιφάνεια της αυλάκωσης στροφέων, και η μαγνητική λάσπη αυλακώσεων μπορεί να χρησιμοποιηθεί για να μειώσει τη μαγνητική επίδραση αυλακώσεων.
