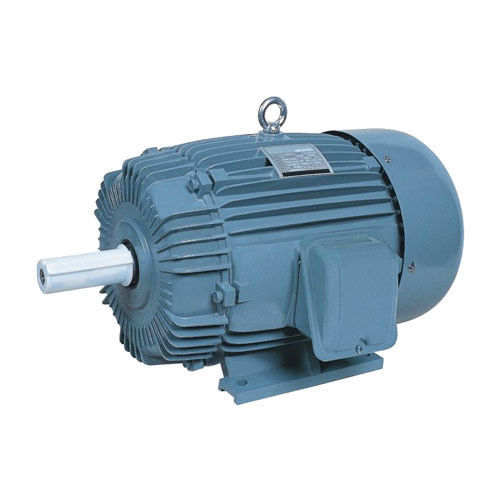

Μόνιμη μηχανή PMAC IP54 μαγνητών υψηλής αποδοτικότητας φιλική προς το περιβάλλον

Το χαρακτηριστικό γνώρισμα καθορισμού PMACMs – οι μόνιμοι μαγνήτες μέσα στο στροφέα τους – ενεργεί επάνω από το μαγνητικό πεδίο περιστρεφόμενο (RMF) windings στατών, και αποκρούεται στην περιστροφική κίνηση. Αυτό είναι μια απόκλιση από άλλους στροφείς, όπου η μαγνητική δύναμη πρέπει να προκληθεί ή να παραχθεί στην κατοικία στροφέων, απαίτηση πιό τρέχουσα. Αυτό σημαίνει ότι PMACMs είναι γενικά αποδοτικότερο από τις μηχανές επαγωγής, δεδομένου ότι το μαγνητικό πεδίο του στροφέα είναι μόνιμο και δεν χρειάζεται μια πηγή δύναμης που χρησιμοποιείται για τη γενεά του. Αυτό επίσης σημαίνει ότι απαιτούν μια μεταβλητή κίνηση συχνότητας (VFD, ή κίνηση ΠΡΩΘΥΠΟΥΡΓΟΎ) για να λειτουργήσουν, το οποίο είναι ένα σύστημα ελέγχου που λειαίνει έξω τη ροπή που παράγεται από αυτές τις μηχανές. Με να μεταστρέψουν το ρεύμα διακοπτόμενα windings στατών σε ορισμένα στάδια της περιστροφής στροφέων, οι έλεγχοι κίνησης ΠΡΩΘΥΠΟΥΡΓΟΥ ταυτόχρονα κλείνουν και ρεύμα και χρήσεις αυτό το στοιχείο για να υπολογίσουν τη θέση στροφέων, και επομένως η ταχύτητα της παραγωγής άξονων. Είναι σύγχρονες μηχανές, δεδομένου ότι η περιστροφική ταχύτητά τους ταιριάζει με την ταχύτητα του RMF. Αυτές οι μηχανές είναι σχετικά νέες και βελτιστοποιούνται ακόμα, έτσι η συγκεκριμένη λειτουργία οποιουδήποτε PMACM είναι, για τώρα, ουσιαστικά μοναδικός σε κάθε σχέδιο.

EMF και εξίσωση ροπής

Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber

Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC

Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση

(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph

Όπου Tph = Zph/2

Επομένως, μέσο EMF ανά φάση είναι,

= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph

Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση

ϕ = ροή/πόλος σε Weber

P= αριθ. Από τους πόλους

Συχνότητα F= στο Hz

Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3

Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.

Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP

Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,

Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm

Γιατί επιλέξτε τις μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών;

Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) προσφέρουν διάφορα πλεονεκτήματα πέρα από άλλους τύπους μηχανών, που περιλαμβάνουν:

Υψηλή αποδοτικότητα: Οι μηχανές PMAC οφείλονται ιδιαίτερα αποδοτικός στην απουσία απωλειών χαλκού στροφέων και μειωμένων απωλειών τυλίγματος. Μπορούν να επιτύχουν τις αποδοτικότητες μέχρι 97%, με συνέπεια τη σημαντική ενέργεια - αποταμίευση.

Πυκνότητα υψηλής δύναμης: Οι μηχανές PMAC έχουν μια πυκνότητα υψηλότερης ισχύος έναντι άλλων τύπων μηχανών, ποια μέσα μπορούν να παραγάγουν περισσότερη δύναμη ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου το διάστημα είναι περιορισμένο.

Υψηλή πυκνότητα ροπής: Οι μηχανές PMAC έχουν μια υψηλή πυκνότητα ροπής, ποια μέσα μπορούν να παραγάγουν περισσότερη ροπή ανά μονάδα του μεγέθους και του βάρους. Αυτό τους καθιστά ιδανικούς για τις εφαρμογές όπου η υψηλή ροπή απαιτείται.

Μειωμένη συντήρηση: Δεδομένου ότι οι μηχανές PMAC δεν έχουν καμία βούρτσα, απαιτούν τη λιγότερη συντήρηση και έχουν μια μακρύτερη διάρκεια ζωής από άλλους τύπους μηχανών.

Βελτιωμένος έλεγχος: Οι μηχανές PMAC έχουν τον καλύτερο έλεγχο ταχύτητας και ροπής έναντι άλλων τύπων μηχανών, που καθιστούν τους ιδανικούς για τις εφαρμογές όπου ο ακριβής έλεγχος απαιτείται.

Φιλικός προς το περιβάλλον: Οι μηχανές PMAC είναι φιλικότερες προς το περιβάλλον από άλλους τύπους μηχανών δεδομένου ότι χρησιμοποιούν τα μέταλλα σπάνια γαίας, τα οποία είναι ευκολότερα να ανακυκλώσουν και να παραγάγουν τα λιγότερα απόβλητα έναντι άλλων τύπων μηχανών.

Συνολικά, τα πλεονεκτήματα των μηχανών PMAC τους κάνουν μια άριστη επιλογή για ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανημάτων, και των συστημάτων ανανεώσιμης ενέργειας.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα

Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.

Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές

Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.

Εφαρμογές:

Οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να συνδυαστούν με τους μετατροπείς συχνότητας για να διαμορφώσουν καλύτερο open-loop βήμα-λιγότερο σύστημα ελέγχου ταχύτητας, το οποίο έχει χρησιμοποιηθεί ευρέως για τον εξοπλισμό μετάδοσης ελέγχου ταχύτητας στην πετροχημική, χημική ίνα, το κλωστοϋφαντουργικό προϊόν, τα μηχανήματα, την ηλεκτρονική, το γυαλί, το λάστιχο, τη συσκευασία, την εκτύπωση, την κατασκευή εγγράφου, την εκτύπωση και τη βαφή, τη μεταλλουργία και άλλες βιομηχανίες.

Μόνος-αντίληψη εναντίον της λειτουργίας κλειστών βρόγχων

Οι πρόσφατες πρόοδοι στην τεχνολογία κίνησης επιτρέπουν στις τυποποιημένες κινήσεις εναλλασσόμενου ρεύματος για «να μόνος-ανιχνεύσουν» και να ακολουθήσουν τη θέση μαγνητών μηχανών. Ένα σύστημα κλειστών βρόγχων χρησιμοποιεί χαρακτηριστικά το κανάλι ζ-σφυγμού για να βελτιστοποιήσει την απόδοση. Μέσω ορισμένων ρουτινών, η κίνηση ξέρει την ακριβή θέση του μαγνήτη μηχανών με την καταδίωξη των καναλιών A/B και τη διόρθωση για τα λάθη με το ζ-κανάλι. Η γνώση της ακριβούς θέσης του μαγνήτη επιτρέπει τη βέλτιστη παραγωγή ροπής με συνέπεια τη βέλτιστη αποδοτικότητα.

Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ

Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.

Η μόνιμη σύγχρονη μηχανή μαγνητών έχει τα ακόλουθα χαρακτηριστικά:

1. Η εκτιμημένη αποδοτικότητα είναι 2% σε 5% υψηλότερο από τις κανονικές ασύγχρονες μηχανές

2. Η αποδοτικότητα αυξάνεται γρήγορα με την αύξηση του φορτίου. Όταν το φορτίο αλλάζει μέσα στη σειρά 25% σε 120%, διατηρεί την υψηλή αποδοτικότητα. Η υψηλής απόδοσης λειτουργούσα σειρά είναι πολύ υψηλότερη από αυτή των συνηθισμένων ασύγχρονων μηχανών. Το ελαφρύς-φορτίο, το μεταβλητός-φορτίο, και το πλήρης-φορτίο όλα έχουν τα σημαντικά αποτελέσματα εξοικονόμησης ενέργειας

3. Παράγοντες δύναμης μέχρι 0,95 και ανωτέρω, καμία αντιδραστική αποζημίωση που απαιτείται

4. Ο παράγοντας δύναμης βελτιώνεται πολύ. Έναντι των ασύγχρονων μηχανών, το τρέχοντας ρεύμα μειώνεται από περισσότερο από 10%. Λόγω της μείωσης στις λειτουργούσες απώλειες ρευμάτων και συστημάτων, τα αποτελέσματα εξοικονόμησης ενέργειας περίπου 1% μπορούν να επιτευχθούν.

5. Χαμηλής θερμοκρασίας άνοδος, πυκνότητα υψηλής δύναμης: 20K χαμηλότερη από την τριφασική ασύγχρονη άνοδο θερμοκρασίας μηχανών, η άνοδος θερμοκρασίας σχεδίου είναι η ίδια και μπορεί να γίνει σε έναν μικρότερο όγκο, που σώζει τα αποτελεσματικότερα υλικά

6. Η υψηλή έναρξη κλείνει και υψηλή ικανότητα υπερφόρτωσης: σύμφωνα με τις απαιτήσεις, μπορεί να σχεδιαστεί με την υψηλή αρχική ροπή (3-5 φορές) και την υψηλή ικανότητα υπερφόρτωσης

7. Το μεταβλητό σύστημα ελέγχου ταχύτητας συχνότητας χρησιμοποιείται, το οποίο είναι καλύτερο στη δυναμική απάντηση και καλύτερα από αυτή των ασύγχρονων μηχανών.

8. Οι διαστάσεις εγκαταστάσεων είναι οι ίδιες με τις ασύγχρονες μηχανές αυτήν την περίοδο ευρέως χρησιμοποιούμενες, και το σχέδιο και η επιλογή είναι πολύ κατάλληλα.

9. Λόγω της αύξησης στον παράγοντα δύναμης, η οπτική δύναμη του μετασχηματιστή συστημάτων παροχής ηλεκτρικού ρεύματος μειώνεται πολύ, που βελτιώνει την ικανότητα παροχής ηλεκτρικού ρεύματος του μετασχηματιστή, και μπορεί επίσης πολύ να μειώσει το κόστος του καλωδίου συστημάτων (νέο πρόγραμμα)

10. Όταν το νέο πρόγραμμα χτίζεται, όλα τα συστήματα κίνησης χρησιμοποιούν τις μόνιμες σύγχρονες μηχανές μαγνητών, η επένδυση προγράμματος είναι βασικά η ίδια με τη χρήση των ασύγχρονων μηχανών, και το πρόγραμμα μπορεί να συνεχίσει να λαμβάνει τα οφέλη εξοικονόμησης ενέργειας αφότου τίθεται το πρόγραμμα σε λειτουργία

Γενικό στο βιομηχανικό τομέα, η αντικατάσταση των χαμηλής τάσης (380/660/1140V) υψηλής απόδοσης ασύγχρονων μηχανών, το σύστημα σώζει 5% στην ενέργεια 30%, και οι υψηλής τάσεως (6kV/10kV) υψηλής απόδοσης ασύγχρονες μηχανές, σύστημα σώζουν 2% to10%.
