Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
όνομα: |
μόνιμη σύγχρονη μηχανή μαγνητών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Κατηγορία μόνωσης: |
F(H) |
Βαθμός προστασίας: |
IP54 (IP23 εξατομικεύσιμο) |
Πρότυπα ενεργειακής αποδοτικότητας: |
IE5 |
Τρόπος ελέγχου: |
Μεταβλητός διανυσματικός έλεγχος συχνότητας |
Θερμοκρασία: |
-15~+40℃ |
Πολωνοί: |
4 |
Τρόπος εργασίας: |
S1 |
όνομα: |
μόνιμη σύγχρονη μηχανή μαγνητών |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Κατηγορία μόνωσης: |
F(H) |
Βαθμός προστασίας: |
IP54 (IP23 εξατομικεύσιμο) |
Πρότυπα ενεργειακής αποδοτικότητας: |
IE5 |
Τρόπος ελέγχου: |
Μεταβλητός διανυσματικός έλεγχος συχνότητας |
Θερμοκρασία: |
-15~+40℃ |
Πολωνοί: |
4 |
Τρόπος εργασίας: |
S1 |

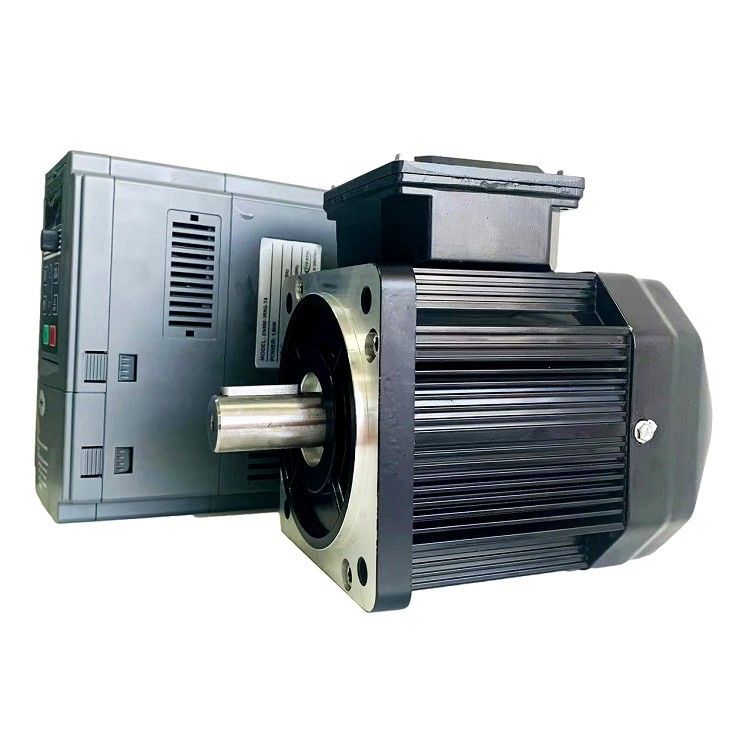

Ενεργειακά αποδοτικός μόνιμος μαγνήτης σπάνιων γαιών συγχρονικός κινητήρας
Περιγραφή του προϊόντος
Οι συγχρονισμένοι κινητήρες υψηλής απόδοσης με μόνιμο μαγνήτη μεταβλητής συχνότητας πρέπει να χρησιμοποιούνται σε συνδυασμό με μετατροπείς συχνότητας κινητήρα μόνιμου μαγνήτη.Ο ρότορας των κινητήρων έχει ενσωματωμένη δομή μόνιμου μαγνήτη, και η ειδική σχεδίαση των διαφόρων κατακόρυφων και κατακόρυφων μαγνητικών κυκλωμάτων άξονα κάνει αυτή τη σειρά των κινητήρων να έχουν μια ορισμένη προεξέχουσα ροπή πόλου.ο μετατροπέας συχνότητας πρέπει να χρησιμοποιεί τη λειτουργία ελέγχου μέγιστης ροπής/σύσχεσης ρεύματος για τον έλεγχο της εργασίας, έτσι ώστε αυτή η σειρά κινητήρων να έχει υψηλότερο συντελεστή ισχύος στο εύρος πλήρους ταχύτητας, μικρότερο ρεύμα λειτουργίας και χαμηλότερη κατανάλωση χαλκού.
Η ταχύτητα του συγχρονισμένου κινητήρα μεταβλητής συχνότητας υψηλής απόδοσης μόνιμου μαγνήτη συγχρονίζεται με το περιστρεφόμενο μαγνητικό πεδίο του στατήρα, δεν υπάρχει γλιστρίωση και εξοικονομείται η ισχύς γλιστρίσεως,έτσι ώστε η υψηλής απόδοσης μόνιμος μαγνήτης μεταβλητής συχνότητας συγχρονιστικό κινητήρα έχει υψηλή απόδοση και εξοικονόμηση ενέργειας αποτέλεσμα στην πλήρη περιοχή ταχύτητας προφανές.
Οι συγχρονισμένοι κινητήρες υψηλής απόδοσης συνεχούς μαγνήτη με μετατροπή συχνότητας χρησιμοποιούνται ευρέως σε μηχανές εμβολιασμού, συμπυκνωτές αέρα, εξοπλισμό κατασκευής σωλήνων, υδραυλικά μηχανήματα, μηχανήματα τροφίμων,μηχανές κατασκευής σωλήνων τσιμέντου, μηχανές εκτόξευσης πλαστικών, μηχανές σύρματος και φαρμακευτικός εξοπλισμός.
Η εταιρεία μας είναι εξοπλισμένη με ένα ειδικό ντουλάπι ελέγχου για αυτή τη σειρά προϊόντων, το οποίο μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις των χρηστών.
Παράμετρος προϊόντος
| Αριθμός μοντέλου. |
Τετάρτη (V) |
Δύναμη (KW) |
Σύγχρονη Ταχύτητα (r/min) |
Στροφή Ε.μ. |
Επίπεδο 1 Ενεργειακή απόδοση η(%) |
Δευτερογενής Ενεργειακή απόδοση η(%) |
Συχνότητα (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| ΤYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| ΤYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| ΤYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| ΤΥΠ280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| ΤΥΠ315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
Εργασία συγχρονισμένου κινητήρα με μόνιμο μαγνήτη:
Η λειτουργία του συγχρονισμένου κινητήρα μόνιμου μαγνήτη είναι πολύ απλή, γρήγορη και αποτελεσματική σε σύγκριση με τους συμβατικούς κινητήρες.Η λειτουργία του PMSM εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο του στατήρα και το σταθερό μαγνητικό πεδίο του περιστροφέαΟι μόνιμοι μαγνήτες χρησιμοποιούνται ως ο ρότορας για να δημιουργήσουν σταθερή μαγνητική ροή, να λειτουργούν και να κλειδώνουν σε συγχρονισμένη ταχύτητα.
Οι φασωτικές ομάδες σχηματίζονται από την ένωση των τυλιγμών του στατήρα μεταξύ τους.και διπλή και μονή φάσηΓια να μειωθούν οι αρμονικές τάσεις, οι τυλιγμοί πρέπει να τυλιχθούν σύντομα μεταξύ τους.
Όταν η 3-φασική τροφοδοσία εναλλασσόμενου ρεύματος δίνεται στον στατήρα, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο και το σταθερό μαγνητικό πεδίο επαγωγείται λόγω του μόνιμου μαγνήτη του περιστροφέα.Αυτός ο ρότορας λειτουργεί σε συγχρονισμό με τη συγχρονισμένη ταχύτηταΟλόκληρη η λειτουργία του PMSM εξαρτάται από το κενό αέρα μεταξύ του στατήρα και του περιστροφέα χωρίς φορτίο.
Αν το κενό αέρα είναι μεγάλο, τότε οι απώλειες αέρα του κινητήρα θα μειωθούν.Οι συγχρονισμένοι κινητήρες με μόνιμο μαγνήτη δεν είναι αυτόματοι κινητήρεςΈτσι, είναι απαραίτητο να ελέγχεται η μεταβλητή συχνότητα του στατήρα ηλεκτρονικά.
Γιατί να επιλέξετε μονίμους μαγνητικούς κινητήρες;
Οι κινητήρες με μόνιμο μαγνήτη AC (PMAC) προσφέρουν αρκετά πλεονεκτήματα έναντι άλλων τύπων κινητήρων, συμπεριλαμβανομένων:
Υψηλή αποδοτικότητα: Οι κινητήρες PMAC είναι εξαιρετικά αποδοτικοί λόγω της απουσίας απώλειας χαλκού του περιστροφίου και των μειωμένων απωλειών περιστροφής.με αποτέλεσμα σημαντική εξοικονόμηση ενέργειας.
Υψηλή πυκνότητα ισχύος: Οι κινητήρες PMAC έχουν υψηλότερη πυκνότητα ισχύος σε σύγκριση με άλλους τύπους κινητήρων, πράγμα που σημαίνει ότι μπορούν να παράγουν περισσότερη ισχύ ανά μονάδα μεγέθους και βάρους.Αυτό τα καθιστά ιδανικά για εφαρμογές όπου ο χώρος είναι περιορισμένος.
Υψηλή πυκνότητα ροπής: Οι κινητήρες PMAC έχουν υψηλή πυκνότητα ροπής, πράγμα που σημαίνει ότι μπορούν να παράγουν περισσότερη ροπή ανά μονάδα μεγέθους και βάρους..
Μειωμένη συντήρηση: Δεδομένου ότι οι κινητήρες PMAC δεν έχουν βούρτσες, απαιτούν λιγότερη συντήρηση και έχουν μεγαλύτερη διάρκεια ζωής από άλλους τύπους κινητήρων.
Βελτιωμένος έλεγχος: Οι κινητήρες PMAC έχουν καλύτερο έλεγχο ταχύτητας και ροπής σε σύγκριση με άλλους τύπους κινητήρων, καθιστώντας τους ιδανικούς για εφαρμογές όπου απαιτείται ακριβής έλεγχος.
Υπηρεσίες συντήρησης και επισκευής ηλεκτρικών κινητήρων
1Το περιβάλλον λειτουργίας πρέπει να διατηρείται πάντα στεγνό, η επιφάνεια του κινητήρα πρέπει να διατηρείται καθαρή και η είσοδος αέρα δεν πρέπει να εμποδίζεται από σκόνη, ίνες κλπ.
2Όταν εμφανίζεται συναγερμός προστασίας, πρέπει να εξακριβωθεί η αιτία της βλάβης και η λειτουργία μπορεί να τεθεί σε λειτουργία μόνο αφού εξαλειφθεί η βλάβη.
3Όταν το μηχάνημα σταματά για επιθεώρηση, η λειτουργία μπορεί να πραγματοποιηθεί μόνον αφού ο κινητήρας έχει σταματήσει πλήρως.
4Για να εξασφαλιστεί η καλή λίπανση του κινητήρα κατά τη διάρκεια της λειτουργίας, ο κινητήρας πρέπει να λειτουργεί για περίπου 4000 ώρες, δηλαδή,το λίπος πρέπει να συμπληρώνεται ή να αντικαθίσταται (το κλειστό ρουλεμάν δεν χρειάζεται να αντικαθίσταται κατά τη διάρκεια της ζωής του)Όταν διαπιστώνεται ότι το ρουλεμάν είναι υπερθέρμαντο ή το λίπος έχει επιδεινωθεί κατά τη διάρκεια της λειτουργίας, το λίπος πρέπει να αντικαθίσταται εγκαίρως.αφαιρέστε το παλιό λίπος και καθαρίστε τα αυλάκια λάδι των ρουλεάντων και των καπακιών των ρουλεάντων με βενζίνηΓια τους κινητήρες με ταχύτητα 1500 r/min και κατώτερη, επαναπλήρωση του τύπου λιπαρών ρευμάτων για τους μεσαίους και μικρούς κινητήρες με λιπαρά αριθ. 2,Και γεμίστε τους εσωτερικούς και εξωτερικούς δακτυλίους του ρουλεμάν. Περίπου τα δύο τρίτα του κενού μεταξύ των ρουλεμάν.· η ταχύτητα του κινητήρα 2500 r/min και άνω γεμίζει με λιπαρό λάδι ρυμούλκου τύπου HTHS, το οποίο καλύπτει περίπου το ήμισυ του κενού μεταξύ των εσωτερικών και εξωτερικών δακτυλίων του ρυμούλκου.
5. Όταν τελειώσει η διάρκεια ζωής του ρυμουλκούμενου, οι δονήσεις και ο θόρυβος του κινητήρα θα αυξηθούν προφανώς.και πρέπει να αντικατασταθεί το ρουλεμάν.
