Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Μαγνητικός ηλεκτρικός κινητήρας |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosionproof: |
Ναι |
Χρώμα: |
Μπλε |
Τύπος: |
IPMSM |
Κατοικία: |
Χυτοσίδηρος |
Όνομα: |
Μαγνητικός ηλεκτρικός κινητήρας |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Σειρά δύναμης: |
5.5-3000kw |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosionproof: |
Ναι |
Χρώμα: |
Μπλε |
Τύπος: |
IPMSM |
Κατοικία: |
Χυτοσίδηρος |

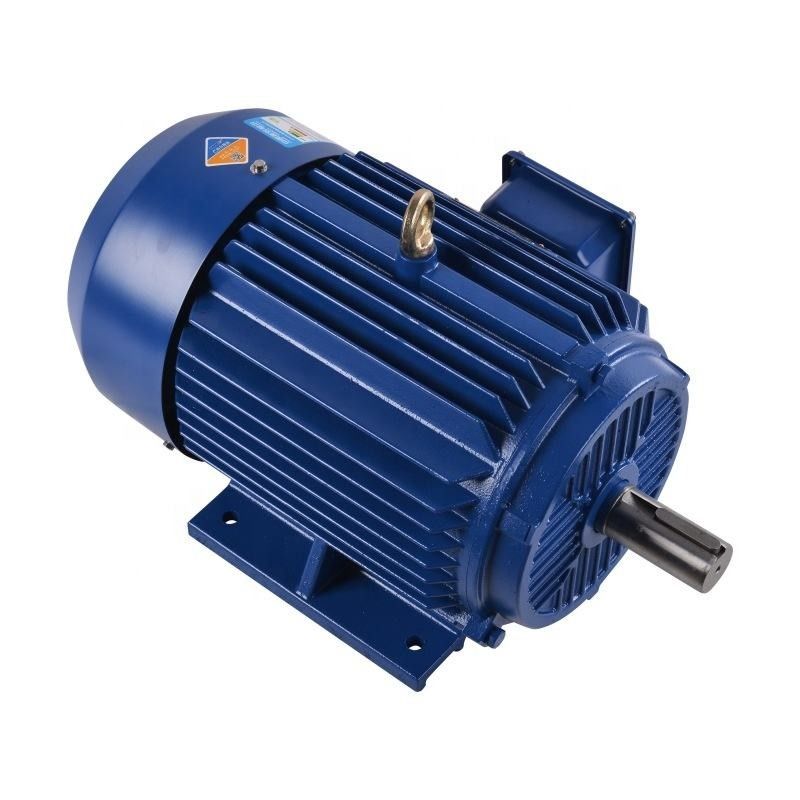

Ενέργεια - αποταμίευσης μικρή μηχανή μαγνητών μεγέθους υψηλής απόδοσης εσωτερική μόνιμη
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Η μόνιμη σύγχρονη μηχανή μαγνητών (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που λειτουργεί χρησιμοποιώντας τους μόνιμους μαγνήτες που ενσωματώνονται στο στροφέα του. Επίσης μερικές φορές αναφέρεται ως αβούρτσιστη μηχανή εναλλασσόμενου ρεύματος ή σύγχρονη μόνιμη μηχανή μαγνητών.
Σε ένα PMSM, ο στάτης (το στάσιμο μέρος της μηχανής) περιέχει μια σειρά σπειρών που ενεργοποιούνται σε μια ακολουθία για να δημιουργήσουν ένα περιστρεφόμενο μαγνητικό πεδίο. Ο στροφέας (το περιστρεφόμενο μέρος της μηχανής) περιέχει μια σειρά μόνιμων μαγνητών που κανονίζονται για να παραγάγουν ένα μαγνητικό πεδίο που αλληλεπιδρά με το μαγνητικό πεδίο που παράγεται από το στάτη.
Δεδομένου ότι τα δύο μαγνητικά πεδία αλληλεπιδρούν, ο στροφέας περιστρέφεται, παράγοντας τη μηχανική ενέργεια που μπορεί να χρησιμοποιηθεί στα μηχανήματα δύναμης ή άλλες συσκευές. Επειδή οι μόνιμοι μαγνήτες στο στροφέα παρέχουν ένα ισχυρό, σταθερό μαγνητικό πεδίο, PMSMs είναι ιδιαίτερα αποδοτικό και απαιτεί τη λιγότερη ενέργεια για να λειτουργήσει από άλλους τύπους ηλεκτρικών κινητήρων.
Το PMSMs χρησιμοποιείται σε μια ευρεία ποικιλία των εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανημάτων, και των οικιακών συσκευών. Είναι γνωστοί για την υψηλή αποδοτικότητα, τις χαμηλές απαιτήσεις συντήρησης, και τον ακριβή έλεγχό τους, ο οποίος τους κάνει μια δημοφιλή επιλογή για πολλούς διαφορετικούς τύπους συστημάτων.
Εργασία της μόνιμης σύγχρονης μηχανής μαγνητών
Η εργασία της μόνιμης σύγχρονης μηχανής μαγνητών είναι πολύ απλή, γρήγορη, και αποτελεσματική όταν συγκρίνεται με τις συμβατικές μηχανές. Η εργασία PMSM εξαρτάται από το περιστρεφόμενο μαγνητικό πεδίο του στάτη και το σταθερό μαγνητικό πεδίο του στροφέα. Οι μόνιμοι μαγνήτες χρησιμοποιούνται ως στροφέας για να δημιουργήσουν τη σταθερή μαγνητική ροή και να λειτουργήσουν και να κλειδώσουν με τη σύγχρονη ταχύτητα. Αυτοί οι τύποι μηχανών είναι παρόμοιοι με τις αβούρτσιστες ΣΥΝΕΧΕΙΣ μηχανές.
Οι ομάδες phasor διαμορφώνονται με να ενώσουν windings του στάτη το ένα με το άλλο. Αυτές οι ομάδες phasor προσχωρούνται μαζί για να διαμορφώσουν τις διαφορετικές συνδέσεις όπως ένα αστέρι, ένα δέλτα, και διπλές και ενιαίες φάσεις. Για να μειώσει τις αρμονικές τάσεις, windings πρέπει να τυλιχτεί σύντομα το ένα με το άλλο.
Όταν ο ανεφοδιασμός εναλλασσόμενου ρεύματος 3 φάσης δίνεται στο στάτη, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο και το σταθερό μαγνητικό πεδίο προκαλείται λόγω του μόνιμου μαγνήτη του στροφέα. Αυτός ο στροφέας λειτουργεί στο συγχρονισμό με τη σύγχρονη ταχύτητα. Ολόκληρη η εργασία του PMSM εξαρτάται από το κενό αέρα μεταξύ του στάτη και του στροφέα χωρίς το φορτίο.
Εάν το κενό αέρα είναι μεγάλο, κατόπιν οι windage απώλειες της μηχανής θα μειωθούν. Οι πόλοι τομέων που δημιουργούνται από το μόνιμο μαγνήτη είναι εμφανείς. Οι μόνιμες σύγχρονες μηχανές μαγνητών μόνος-δεν αρχίζουν τις μηχανές. Έτσι, είναι απαραίτητο να ελεγχθεί η μεταβλητή συχνότητα του στάτη ηλεκτρονικά.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Κυματοειδές πίσω-emf:
Πίσω emf είναι κοντό για την πίσω ηλεκτρεγερτική δύναμη αλλά είναι επίσης γνωστό ως αντίθετος-ηλεκτρεγερτική δύναμη. Η πίσω ηλεκτρεγερτική δύναμη είναι η τάση που εμφανίζεται στους ηλεκτρικούς κινητήρες όταν υπάρχει μια σχετική κίνηση μεταξύ windings στατών και του μαγνητικού πεδίου του στροφέα. Οι γεωμετρικές ιδιότητες του στροφέα θα καθορίσουν τη μορφή του κυματοειδούς πίσω-emf. Αυτά τα κυματοειδή μπορούν να είναι ημιτονοειδή, τραπεζοειδή, τριγωνικά, ή κάτι μέσα - μεταξύ.
Και οι μηχανές επαγωγής και ΠΡΩΘΥΠΟΥΡΓΟΥ παράγουν τα κυματοειδή πίσω-emf. Σε μια μηχανή επαγωγής, το κυματοειδές πίσω-emf θα αποσυντεθεί όπως ο υπόλοιπος τομέας στροφέων αποσυντίθεται αργά λόγω της έλλειψης ενός τομέα στατών. Εντούτοις, με μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, ο στροφέας παράγει το μαγνητικό πεδίο του. Επομένως, μια τάση μπορεί να προκληθεί windings στατών όποτε ο στροφέας είναι στην κίνηση. Η τάση πίσω-emf θα αυξηθεί γραμμικά με την ταχύτητα και είναι ένας κρίσιμος παράγοντας στον καθορισμό της μέγιστης λειτουργούσας ταχύτητας.
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:
Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.
Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.
Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.
Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.
Ιατρικός εξοπλισμός: Οι μηχανές PMAC χρησιμοποιούνται στο ιατρικό εξοπλισμό, όπως οι μηχανές MRI, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στις μηχανές που οδηγούν τα κινούμενα μέρη σε αυτές τις μηχανές.
Ανάλογα με το πώς οι μαγνήτες είναι συνδεμένοι με το στροφέα και το σχέδιο του στροφέα, οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να ταξινομηθούν σε δύο τύπους:
Σύγχρονη μηχανή μαγνητών επιφάνειας μόνιμη (SPMSM)
Εσωτερική μόνιμη σύγχρονη μηχανή μαγνητών (IPMSM).
SPMSM τοποθετεί όλα τα κομμάτια μαγνητών στην επιφάνεια, και IPMSM τοποθετεί τους μαγνήτες μέσα στο στροφέα.
Πλεονεκτήματα
Μικρός και ελαφρύς
Στο ειδικό ηλεκτρομαγνητικό και δομικό σχέδιο, η αναλογία όγκος--βάρους μειώνεται από 20%, το μήκος ολόκληρης της μηχανής μειώνεται από 10%, και το σύνολο - το ποσοστό αυλακώσεων στατών αυξάνεται σε 90%.
Ιδιαίτερα ενσωματωμένος
Η μηχανή και ο αναστροφέας είναι ιδιαίτερα ενσωματωμένοι, αποφεύγοντας την εξωτερική σύνδεση κυκλωμάτων μεταξύ της μηχανής και του αναστροφέα, και βελτιώνοντας την αξιοπιστία των προϊόντων συστημάτων.
Ενέργεια αποδοτική
Η υψηλής απόδοσης σπάνιων γαίων μόνιμη αυλάκωση στατών μαγνητών υλική, ειδική, και η δομή στροφέων καθιστούν αυτήν την μηχανή αποδοτική μέχρι τα πρότυπα IE4.
Σχέδιο συνήθειας
Το προσαρμοσμένες σχέδιο και η κατασκευή, που αφιερώνονται στις ειδικές μηχανές, μειώνουν τις περιττές λειτουργίες και σχεδιάζουν τα περιθώρια και ελαχιστοποιούν τις δαπάνες.
Χαμηλοί δόνηση και θόρυβος
Η μηχανή οδηγείται άμεσα, ο θόρυβος και η δόνηση εξοπλισμού είναι μικροί, και ο αντίκτυπος στο περιβάλλον οικοδομής μειώνεται.
Συντήρηση ελεύθερη
Κανένα μέρος μεγάλων εργαλείων, καμία ανάγκη να αλλαχτεί το λιπαντικό εργαλείων τακτικά, και αληθινά συντήρηση-ελεύθερος εξοπλισμός.
Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.
Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;
Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Ευρέως χρησιμοποιημένα στα ηλεκτρικά οχήματα (EVs) που οφείλονται στις πυκνότητες υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα
Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.
Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές
Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.
Γιατί θα έπρεπε να επιλέξετε μια μηχανή IPM αντί ενός SPM;
1. Η υψηλή ροπή επιτυγχάνεται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.
2. Οι μηχανές IPM καταναλώνουν μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών ηλεκτρικών κινητήρων.
3. Η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.
4. Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.
