Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |
Άμεση μηχανή μαγνητών Drive μόνιμη για τη μεταβλητά ταχύτητα και το φορτίο |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Σειρά δύναμης: |
5.5-3000kw |
Explosionproof: |
Ναι |
Χρώμα: |
Μπλε |
Όνομα: |
Άμεση μηχανή μαγνητών Drive μόνιμη για τη μεταβλητά ταχύτητα και το φορτίο |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια γαία NdFeB |
Πολωνοί: |
2,4,6,8,10 |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Σειρά δύναμης: |
5.5-3000kw |
Explosionproof: |
Ναι |
Χρώμα: |
Μπλε |

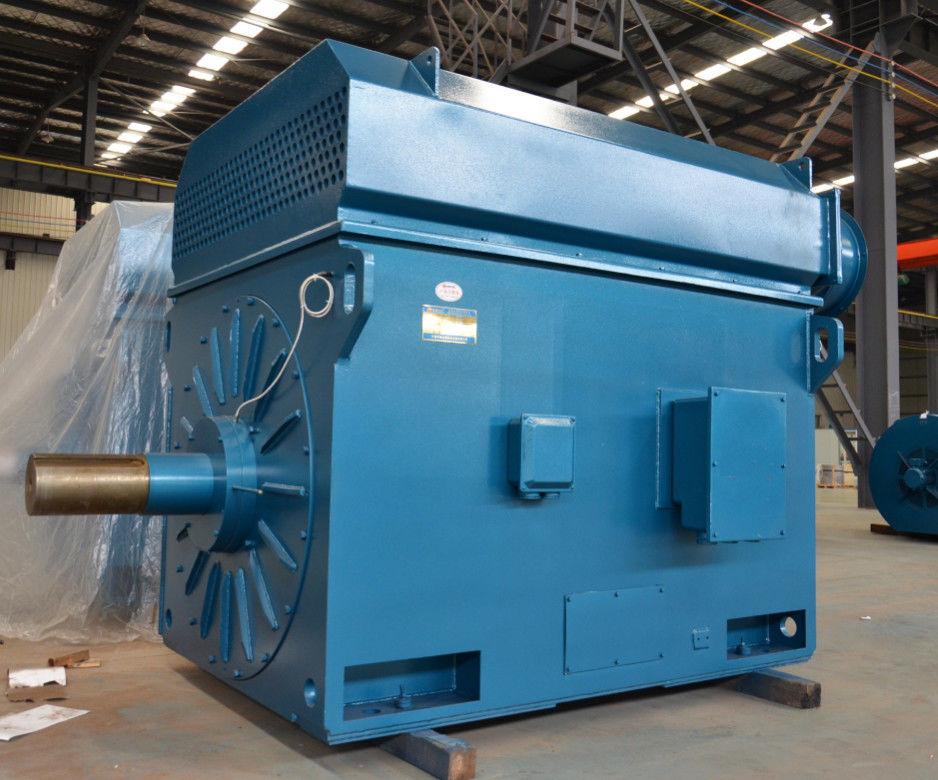

Οικονομικώς αποδοτική άμεση μηχανή μαγνητών Drive μόνιμη για τη μεταβλητά ταχύτητα και το φορτίο
Ποια είναι η μόνιμη σύγχρονη μηχανή μαγνητών;
Η μόνιμη σύγχρονη μηχανή μαγνητών (PMSM) είναι ένας τύπος ηλεκτρικού κινητήρα που λειτουργεί χρησιμοποιώντας τους μόνιμους μαγνήτες που ενσωματώνονται στο στροφέα του. Επίσης μερικές φορές αναφέρεται ως αβούρτσιστη μηχανή εναλλασσόμενου ρεύματος ή σύγχρονη μόνιμη μηχανή μαγνητών.
Σε ένα PMSM, ο στάτης (το στάσιμο μέρος της μηχανής) περιέχει μια σειρά σπειρών που ενεργοποιούνται σε μια ακολουθία για να δημιουργήσουν ένα περιστρεφόμενο μαγνητικό πεδίο. Ο στροφέας (το περιστρεφόμενο μέρος της μηχανής) περιέχει μια σειρά μόνιμων μαγνητών που κανονίζονται για να παραγάγουν ένα μαγνητικό πεδίο που αλληλεπιδρά με το μαγνητικό πεδίο που παράγεται από το στάτη.
Δεδομένου ότι τα δύο μαγνητικά πεδία αλληλεπιδρούν, ο στροφέας περιστρέφεται, παράγοντας τη μηχανική ενέργεια που μπορεί να χρησιμοποιηθεί στα μηχανήματα δύναμης ή άλλες συσκευές. Επειδή οι μόνιμοι μαγνήτες στο στροφέα παρέχουν ένα ισχυρό, σταθερό μαγνητικό πεδίο, PMSMs είναι ιδιαίτερα αποδοτικό και απαιτεί τη λιγότερη ενέργεια για να λειτουργήσει από άλλους τύπους ηλεκτρικών κινητήρων.
Το PMSMs χρησιμοποιείται σε μια ευρεία ποικιλία των εφαρμογών, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων, των βιομηχανικών μηχανημάτων, και των οικιακών συσκευών. Είναι γνωστοί για την υψηλή αποδοτικότητα, τις χαμηλές απαιτήσεις συντήρησης, και τον ακριβή έλεγχό τους, ο οποίος τους κάνει μια δημοφιλή επιλογή για πολλούς διαφορετικούς τύπους συστημάτων.
Ανάλυση της αρχής των τεχνικών πλεονεκτημάτων της μόνιμης μηχανής μαγνητών
Η αρχή μιας μόνιμης σύγχρονης μηχανής μαγνητών είναι η ακόλουθη: Στο στάτη της μηχανής που τυλίγει στο τριφασικό ρεύμα, μετά από πέρασμα-μέσα τον τρέχοντα, θα διαμορφώσει ένα περιστρεφόμενο μαγνητικό πεδίο για το τύλιγμα στατών της μηχανής. Επειδή ο στροφέας εγκαθίσταται με το μόνιμο μαγνήτη, ο μαγνητικός πόλος του μόνιμου μαγνήτη καθορίζεται, σύμφωνα με την αρχή των μαγνητικών πόλων της ίδιας φάσης που προσελκύει τη διαφορετική απέχθεια, το περιστρεφόμενο μαγνητικό πεδίο που παράγεται στο στάτη θα οδηγήσει το στροφέα για να περιστραφεί, η ταχύτητα περιστροφής του στροφέα είναι ίση με την ταχύτητα του περιστρεφόμενου πόλου που παράγεται στο στάτη.
Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:
Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.
Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.
Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.
Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.
Ιατρικός εξοπλισμός: Οι μηχανές PMAC χρησιμοποιούνται στο ιατρικό εξοπλισμό, όπως οι μηχανές MRI, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στις μηχανές που οδηγούν τα κινούμενα μέρη σε αυτές τις μηχανές.
Η τάση ανάπτυξης των μόνιμων μηχανών μαγνητών σπάνια γαίας
Οι μόνιμες μηχανές μαγνητών σπάνια γαίας αναπτύσσονται προς τη υψηλή δύναμη (υψηλή ταχύτητα, υψηλή ροπή), την υψηλές λειτουργία και τη μικρογράφηση, και επεκτείνουν συνεχώς τις νέους ποικιλίες μηχανών και τους τομείς εφαρμογής, και οι προοπτικές εφαρμογής είναι πολύ αισιόδοξες. Προκειμένου να ικανοποιηθούν οι ανάγκες, το σχέδιο και η διαδικασία παραγωγής των μόνιμων μηχανών μαγνητών σπάνια γαίας πρέπει ακόμα να καινοτομηθούν συνεχώς, η ηλεκτρομαγνητική δομή θα είναι πιό σύνθετη, η δομή υπολογισμού θα είναι ακριβέστερη, και η διαδικασία παραγωγής θα ισχύσει πιό προηγμένη και.
Εφαρμογή της μόνιμης μηχανής μαγνητών σπάνια γαίας
Λόγω της ανωτερότητας των μόνιμων μηχανών μαγνητών σπάνια γαίας, οι αιτήσεις τους γίνονται όλο και περισσότερο εκτενείς. Οι κύριοι τομείς εφαρμογής είναι οι ακόλουθοι:
Εστίαση στην υψηλή αποδοτικότητα και την ενέργεια - αποταμίευση των μόνιμων μηχανών μαγνητών σπάνια γαίας. Οι κύριοι στόχοι εφαρμογής είναι μεγάλοι καταναλωτές δύναμης, όπως σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες για τις υφαντικές και χημικές βιομηχανίες ινών, οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για τα μηχανήματα διάφορης μεταλλείας και μεταφορών που χρησιμοποιούνται στις πετρελαιοφόρες περιοχές και τα ανθρακωρυχεία, και οι μόνιμες σύγχρονες μηχανές μαγνητών σπάνια γαίας για την οδήγηση των διάφορων αντλιών και των ανεμιστήρων.
Ανάλογα με το πώς οι μαγνήτες είναι συνδεμένοι με το στροφέα και το σχέδιο του στροφέα, οι μόνιμες σύγχρονες μηχανές μαγνητών μπορούν να ταξινομηθούν σε δύο τύπους:
Σύγχρονη μηχανή μαγνητών επιφάνειας μόνιμη (SPMSM)
Εσωτερική μόνιμη σύγχρονη μηχανή μαγνητών (IPMSM).
SPMSM τοποθετεί όλα τα κομμάτια μαγνητών στην επιφάνεια, και IPMSM τοποθετεί τους μαγνήτες μέσα στο στροφέα.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα
Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.
Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για μια γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.
Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές
Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.
Πώς να βελτιώσει την αποδοτικότητα της μηχανής;
Για να βελτιώσει την αποδοτικότητα της μηχανής, η ουσία πρόκειται να μειώσει την απώλεια της μηχανής. Η απώλεια της μηχανής διαιρείται σε μηχανική απώλεια και ηλεκτρομαγνητική απώλεια. Παραδείγματος χάριν, για μια ασύγχρονη μηχανή εναλλασσόμενου ρεύματος, το ρεύμα περνά μέσω windings στατών και στροφέων, το οποίο θα παραγάγει την απώλεια χαλκού και την απώλεια αγωγών, ενώ το μαγνητικό πεδίο στο σίδηρο. Θα αναγκάσει τα ρεύμες Faucault για να επιφέρει την απώλεια υστέρησης, οι υψηλές αρμονικές του μαγνητικού πεδίου αέρα θα παραγάγουν τις περιπλανώμενες απώλειες στο φορτίο, και θα υπάρξουν απώλειες ένδυσης κατά τη διάρκεια της περιστροφής των ρουλεμάν και των ανεμιστήρων.
Για να μειώσετε την απώλεια του στροφέα, μπορείτε να μειώσετε την αντίσταση του στροφέα που τυλίγει, χρησιμοποιείτε ένα σχετικά παχύ καλώδιο με τη χαμηλή ειδική αντίσταση, ή αυξάνετε τη διατομική περιοχή της αυλάκωσης στροφέων. Φυσικά, το υλικό είναι πολύ σημαντικό. Η υπό όρους παραγωγή των στροφέων χαλκού θα μειώσει τις απώλειες από για 15%. Οι τρέχουσες ασύγχρονες μηχανές είναι βασικά στροφείς αργιλίου, έτσι η αποδοτικότητα δεν είναι τόσο υψηλή.
Ομοίως, υπάρχει απώλεια χαλκού στο στάτη, ο οποίος μπορεί να αυξήσει το πρόσωπο αυλακώσεων του στάτη, να αυξήσει την πλήρη αναλογία αυλακώσεων της αυλάκωσης στατών, και να κοντύνει το μήκος τελών του τυλίγματος στατών. Εάν ένας μόνιμος μαγνήτης χρησιμοποιείται για να αντικαταστήσει το τύλιγμα στατών, δεν υπάρχει καμία ανάγκη να περαστεί το ρεύμα. Φυσικά, η αποδοτικότητα μπορεί να βελτιωθεί προφανώς, η οποία είναι ο θεμελιώδης λόγος για τον οποίο η σύγχρονη μηχανή είναι αποδοτικότερη από την ασύγχρονη μηχανή.
Για την απώλεια σιδήρου της μηχανής, τα υψηλής ποιότητας φύλλα χάλυβα πυριτίου μπορούν να χρησιμοποιηθούν για να μειώσουν την απώλεια της υστέρησης, ή το μήκος του πυρήνας σιδήρου μπορεί να, που μπορεί να μειώσει την πυκνότητα μαγνητικής ροής, και μπορεί επίσης να αυξήσει το μονώνοντας επίστρωμα. Επιπλέον, η διαδικασία θερμικής επεξεργασίας είναι επίσης κρίσιμη.
Η απόδοση εξαερισμού της μηχανής είναι σημαντικότερη. Όταν η θερμοκρασία είναι υψηλή, η απώλεια θα είναι φυσικά μεγάλη. Η αντίστοιχη δροσίζοντας δομή ή η πρόσθετη μέθοδος ψύξης μπορεί να χρησιμοποιηθεί για να μειώσει την απώλεια τριβής.
Οι High-order αρμονικές θα παραγάγουν τις περιπλανώμενες απώλειες στο τύλιγμα και το πυρήνα σιδήρου, οι οποίοι μπορούν να βελτιώσουν το τύλιγμα στατών και να μειώσουν την παραγωγή των high-order αρμονικών. Η επεξεργασία μόνωσης μπορεί επίσης να εκτελεσθεί στην επιφάνεια της αυλάκωσης στροφέων, και η μαγνητική λάσπη αυλακώσεων μπορεί να χρησιμοποιηθεί για να μειώσει τη μαγνητική επίδραση αυλακώσεων.
