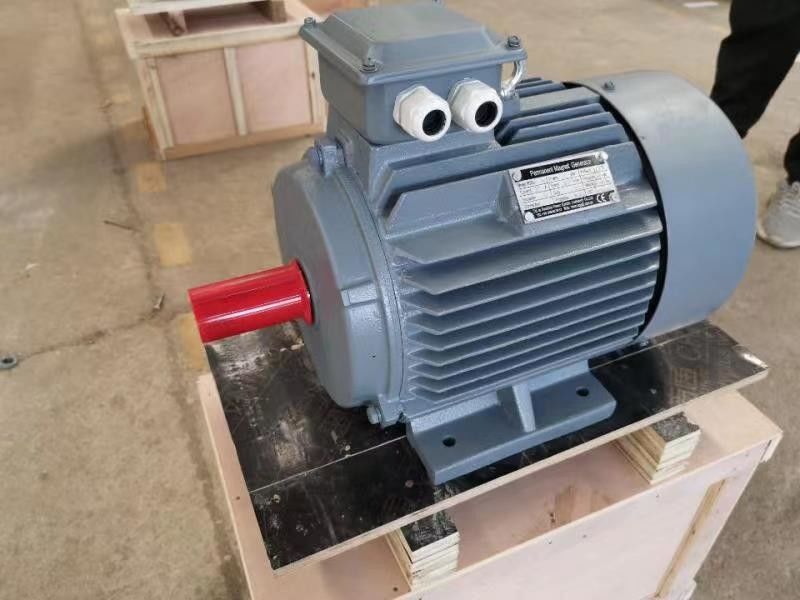

Προσαρμοσμένος ηλεκτρικός κινητήρας μαγνητών 132kw 150kw μόνιμος για τον πλαστικό εξωθητή

Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;

Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Λόγω των πυκνοτήτων υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα

Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.

Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές

Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.

Πλεονεκτήματα των μόνιμων μηχανών μαγνητών σπάνιων γαίων

Υψηλή αποδοτικότητα: Η καμπύλη αποδοτικότητας της ασύγχρονης μηχανής εμπίπτει γενικά γρηγορότερα σε 60% του εκτιμημένου φορτίου, και η αποδοτικότητα είναι πολύ χαμηλή στο ελαφρύ φορτίο. Η καμπύλη αποδοτικότητας της μόνιμης μηχανής μαγνητών σπάνια γαίας είναι υψηλή και επίπεδη, και είναι στην υψηλής απόδοσης περιοχή σε 20%~120% του εκτιμημένου φορτίου.

Παράγοντας υψηλής δύναμης: Η μετρημένη αξία του παράγοντα δύναμης της σύγχρονης μηχανής μαγνητών σπάνια γαίας μόνιμης είναι στενή στην οριακή τιμή 1,0. Η καμπύλη παράγοντα δύναμης είναι τόσο υψηλή και επίπεδη όσο η καμπύλη αποδοτικότητας. Ο παράγοντας δύναμης είναι υψηλός. Η χαμηλής τάσης αντιδραστική αποζημίωση δύναμης δεν απαιτείται και η ικανότητα συστημάτων διανομής δύναμης χρησιμοποιείται πλήρως.

Το ρεύμα στατών είναι μικρό: Ο στροφέας δεν έχει κανένα ρεύμα διέγερσης, η αντιδραστική δύναμη μειώνεται, και το ρεύμα στατών μειώνεται σημαντικά. Έναντι της ασύγχρονης μηχανής της ίδιας ικανότητας, η τρέχουσα αξία στατών μπορεί να μειωθεί από 30% σε 50%. Συγχρόνως, επειδή το ρεύμα στατών μειώνεται πολύ, η άνοδος θερμοκρασίας μηχανών μειώνεται, και το φέρον λίπος και η φέρουσα ζωή επεκτείνονται.

Υψηλή ροπή έξω--βημάτων και τράβηγμα-στη ροπή: Σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες έχουν την υψηλότερη ροπή έξω--βημάτων και τράβηγμα-στη ροπή, η οποία κάνει τη μηχανή να έχει την υψηλότερη χωρητικότητα φορτίων και μπορεί να τραβεί ομαλά στο συγχρονισμό.

Μειονεκτήματα των μόνιμων μηχανών μαγνητών σπάνιων γαίων

Υψηλό κόστος: Έναντι της ασύγχρονης μηχανής της ίδιας προδιαγραφής, το κενό αέρα μεταξύ του στάτη και του στροφέα είναι μικρότερο, και η ακρίβεια επεξεργασίας κάθε συστατικού είναι υψηλή η δομή στροφέων είναι πιό περίπλοκη και η τιμή του μαγνητικού υλικού χάλυβα σπάνια γαίας είναι υψηλή επομένως, το κόστος παραγωγής μηχανών είναι υψηλό, το οποίο είναι κοινό για τις ασύγχρονες μηχανές για 2 φορές.

Μεγάλος αντίκτυπος στη πλήρη ισχύ έναρξη: Κατά έναρξη στην πλήρη πίεση, σύγχρονη την ταχύτητα μπορεί να συρθεί σε έναν πολύ λίγος χρόνο. Ο μηχανικός κλονισμός είναι μεγάλος. Το αρχικό ρεύμα είναι περισσότερες από 10 φορές το εκτιμημένο ρεύμα. Ο αντίκτυπος στο σύστημα παροχής ηλεκτρικού ρεύματος είναι μεγάλος, απαιτώντας μια μεγάλη περιεκτικότητα του συστήματος παροχής ηλεκτρικού ρεύματος.

Ο χάλυβας μαγνητών σπάνιων γαίων είναι εύκολο να απομαγνητιστεί: Όταν το μόνιμο υλικό μαγνητών υποβάλλεται στη δόνηση, υψηλής θερμοκρασίας, και υπερφορτώνει το ρεύμα, η μαγνητική διαπερατότητά της μπορεί να μειωθεί, ή το φαινόμενο απομαγνήτισης εμφανίζεται, το οποίο μειώνει την απόδοση της μόνιμης μηχανής μαγνητών.

Επιφάνεια-τοποθετημένο PMSM

Σε αυτήν την κατασκευή, ο μαγνήτης τοποθετείται στην επιφάνεια του στροφέα. Είναι ταιριάζω για τις μεγάλες εφαρμογές, δεδομένου ότι δεν είναι γερό. Παρέχει ένα ομοιόμορφο κενό αέρα επειδή η διαπερατότητα του μόνιμου μαγνήτη και του κενού αέρα είναι η ίδια. Καμία ροπή απροθυμίας, υψηλή δυναμική απόδοση, και κατάλληλος για τις μεγάλες συσκευές όπως τις κινήσεις ρομποτικής και εργαλείων.

Θαμμένο PMSM ή εσωτερικό PMSM

Σε αυτόν τον τύπο κατασκευής, ο μόνιμος μαγνήτης ενσωματώνεται στο στροφέα όπως φαίνεται στον αριθμό κατωτέρω. Είναι κατάλληλος για τις μεγάλες εφαρμογές και παίρνει γερό. Η ροπή απροθυμίας οφείλεται στο saliency της μηχανής.
