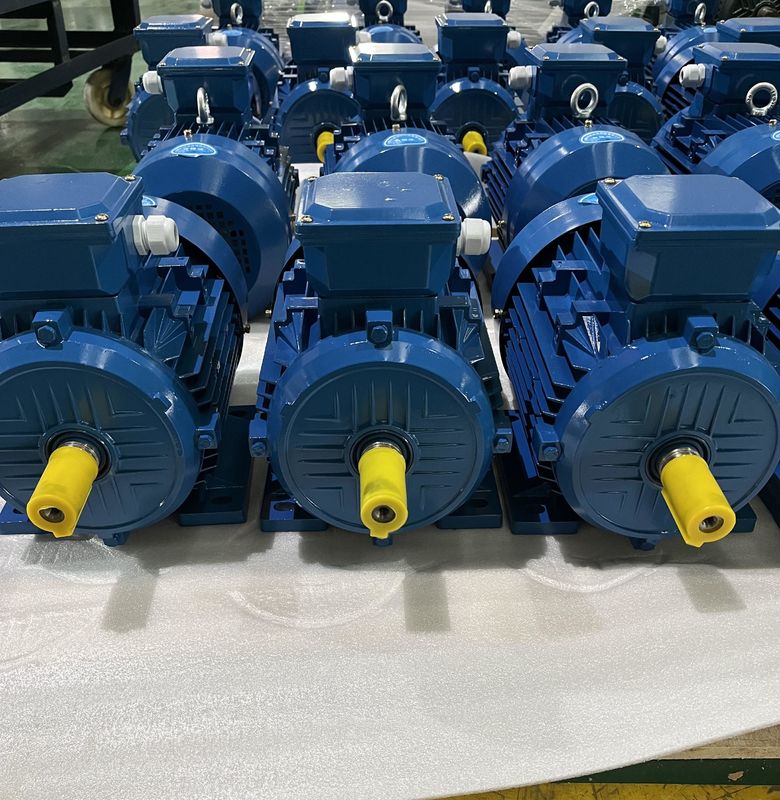

132kw 250kw μόνιμη αργόστροφη υψηλή δύναμη IP68 μηχανών μαγνητών σύγχρονη

Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;

Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Λόγω των πυκνοτήτων υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.

Πλεονεκτήματα των μόνιμων μηχανών μαγνητών σπάνιων γαίων

Υψηλή αποδοτικότητα: Η καμπύλη αποδοτικότητας της ασύγχρονης μηχανής εμπίπτει γενικά γρηγορότερα σε 60% του εκτιμημένου φορτίου, και η αποδοτικότητα είναι πολύ χαμηλή στο ελαφρύ φορτίο. Η καμπύλη αποδοτικότητας της μόνιμης μηχανής μαγνητών σπάνια γαίας είναι υψηλή και επίπεδη, και είναι στην υψηλής απόδοσης περιοχή σε 20%~120% του εκτιμημένου φορτίου.

Παράγοντας υψηλής δύναμης: Η μετρημένη αξία του παράγοντα δύναμης της σύγχρονης μηχανής μαγνητών σπάνια γαίας μόνιμης είναι στενή στην οριακή τιμή 1,0. Η καμπύλη παράγοντα δύναμης είναι τόσο υψηλή και επίπεδη όσο η καμπύλη αποδοτικότητας. Ο παράγοντας δύναμης είναι υψηλός. Η χαμηλής τάσης αντιδραστική αποζημίωση δύναμης δεν απαιτείται και η ικανότητα συστημάτων διανομής δύναμης χρησιμοποιείται πλήρως.

Το ρεύμα στατών είναι μικρό: Ο στροφέας δεν έχει κανένα ρεύμα διέγερσης, η αντιδραστική δύναμη μειώνεται, και το ρεύμα στατών μειώνεται σημαντικά. Έναντι της ασύγχρονης μηχανής της ίδιας ικανότητας, η τρέχουσα αξία στατών μπορεί να μειωθεί από 30% σε 50%. Συγχρόνως, επειδή το ρεύμα στατών μειώνεται πολύ, η άνοδος θερμοκρασίας μηχανών μειώνεται, και το φέρον λίπος και η φέρουσα ζωή επεκτείνονται.

Υψηλή ροπή έξω--βημάτων και τράβηγμα-στη ροπή: Σύγχρονες μηχανές μαγνητών σπάνια γαίας οι μόνιμες έχουν την υψηλότερη ροπή έξω--βημάτων και τράβηγμα-στη ροπή, η οποία κάνει τη μηχανή να έχει την υψηλότερη χωρητικότητα φορτίων και μπορεί να τραβεί ομαλά στο συγχρονισμό.

Μειονεκτήματα των μόνιμων μηχανών μαγνητών σπάνιων γαίων

Υψηλό κόστος: Έναντι της ασύγχρονης μηχανής της ίδιας προδιαγραφής, το κενό αέρα μεταξύ του στάτη και του στροφέα είναι μικρότερο, και η ακρίβεια επεξεργασίας κάθε συστατικού είναι υψηλή η δομή στροφέων είναι πιό περίπλοκη και η τιμή του μαγνητικού υλικού χάλυβα σπάνια γαίας είναι υψηλή επομένως, το κόστος παραγωγής μηχανών είναι υψηλό, το οποίο είναι κοινό για τις ασύγχρονες μηχανές για 2 φορές.

Μεγάλος αντίκτυπος στη πλήρη ισχύ έναρξη: Κατά έναρξη στην πλήρη πίεση, σύγχρονη την ταχύτητα μπορεί να συρθεί σε έναν πολύ λίγος χρόνο. Ο μηχανικός κλονισμός είναι μεγάλος. Το αρχικό ρεύμα είναι περισσότερες από 10 φορές το εκτιμημένο ρεύμα. Ο αντίκτυπος στο σύστημα παροχής ηλεκτρικού ρεύματος είναι μεγάλος, απαιτώντας μια μεγάλη περιεκτικότητα του συστήματος παροχής ηλεκτρικού ρεύματος.

Ο χάλυβας μαγνητών σπάνιων γαίων είναι εύκολο να απομαγνητιστεί: Όταν το μόνιμο υλικό μαγνητών υποβάλλεται στη δόνηση, υψηλής θερμοκρασίας, και υπερφορτώνει το ρεύμα, η μαγνητική διαπερατότητά της μπορεί να μειωθεί, ή το φαινόμενο απομαγνήτισης εμφανίζεται, το οποίο μειώνει την απόδοση της μόνιμης μηχανής μαγνητών.

Δομές μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Οι δομές μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ μπορούν να χωριστούν σε δύο κατηγορίες: εσωτερικό και επιφάνεια. Κάθε κατηγορία έχει το υποσύνολο κατηγοριών της. Μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ επιφάνειας μπορεί να έχει τους μαγνήτες ή την παρεμβολή της στην επιφάνεια του στροφέα, για να αυξήσει την ευρωστία του σχεδίου. Ένας εσωτερικοί μόνιμοι προσδιορισμός θέσης και ένα σχέδιο μηχανών μαγνητών μπορούν να ποικίλουν ευρέως. Οι μαγνήτες της μηχανής IPM μπορούν να είναι παρεμβολή ως μεγάλο φραγμό ή τρικλισμένος καθώς έρχονται πιό κοντά στον πυρήνα. Μια άλλη μέθοδος είναι ενσωματωμένους τους σε ένα σχέδιο ακτίνων.

Παραλλαγή αυτεπαγωγής μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ με το φορτίο
Μόνο τόσο πολλή ροή μπορεί να συνδεθεί με ένα κομμάτι του σιδήρου για να παραγάγει τη ροπή. Τελικά, ο σίδηρος θα διαποτίσει και δεν θα επιτρέψει πλέον στη ροή για να συνδέσει. Το αποτέλεσμα είναι μια μείωση της αυτεπαγωγής της πορείας που λαμβάνεται από έναν τομέα ροής. Σε μια μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ, οι τιμές αυτεπαγωγής δ-άξονα και q-άξονα θα μειώσουν με τις αυξήσεις στο ρεύμα φορτίων.

Οι αυτεπαγωγές δ και q-άξονα μιας μηχανής SPM είναι σχεδόν ίδιες. Επειδή ο μαγνήτης είναι έξω από το στροφέα, η αυτεπαγωγή του q-άξονα θα μειωθεί στο ίδιο ποσοστό με την αυτεπαγωγή δ-άξονα. Εντούτοις, η αυτεπαγωγή μιας μηχανής IPM θα μειώσει διαφορετικά. Πάλι, η αυτεπαγωγή δ-άξονα είναι φυσικά χαμηλότερη επειδή ο μαγνήτης είναι στην πορεία ροής και δεν παράγει μια επαγωγική ιδιοκτησία. Επομένως, υπάρχει λιγότερος σίδηρος που διαποτίζει στον δ-άξονα, ο οποίος οδηγεί σε μια σημαντικά χαμηλότερη μείωση της ροής όσον αφορά το q-άξονα.

Ροή που αποδυναμώνει/που εντείνεται των μηχανών ΠΡΩΘΥΠΟΥΡΓΟΥ
Η ροή σε μια μόνιμη μηχανή μαγνητών παράγεται από τους μαγνήτες. Ο τομέας ροής ακολουθεί μια ορισμένη πορεία, η οποία μπορεί να ωθηθεί ή να αντιταχθεί. Η ώθηση ή η ενίσχυση του τομέα ροής θα επιτρέψει στη μηχανή για να αυξήσει προσωρινά την παραγωγή ροπής. Η αντίσταση του τομέα ροής θα αρνηθεί τον υπάρχοντα τομέα μαγνητών της μηχανής. Ο μειωμένος τομέας μαγνητών θα περιορίσει την παραγωγή ροπής, αλλά μειώνει την τάση πίσω-emf. Η μειωμένη τάση πίσω-emf ελευθερώνει επάνω την τάση για να ωθήσει τη μηχανή για να λειτουργήσει με τις υψηλότερες ταχύτητες παραγωγής. Και οι δύο τύποι λειτουργιών απαιτούν το πρόσθετο ρεύμα μηχανών. Η κατεύθυνση του ρεύματος μηχανών πέρα από τον δ-άξονα, που παρέχεται από τον ελεγκτή μηχανών, καθορίζει την επιθυμητή επίδραση.

Δομή της μηχανής IPM (εσωτερικός μόνιμος μαγνήτης)

Μια συμβατική μηχανή SPM (μόνιμος μαγνήτης επιφάνειας) έχει μια δομή στην οποία ένας μόνιμος μαγνήτης είναι συνδεμένος με την επιφάνεια στροφέων. Χρησιμοποιεί μόνο τη μαγνητική ροπή από έναν μαγνήτη. Αφ' ετέρου, η μηχανή IPM χρησιμοποιεί την απροθυμία μέσω της μαγνητικής αντίστασης εκτός από τη μαγνητική ροπή με την ενσωμάτωση ενός μόνιμου μαγνήτη ο ίδιος στο στροφέα.

SPM.IPM δομή στροφέων μηχανών

Χαρακτηριστικά γνωρίσματα μηχανών IPM (εσωτερικός μόνιμος μαγνήτης)

Υψηλή ροπή και υψηλή αποδοτικότητα
Η υψηλή ροπή και η υψηλή παραγωγή επιτυγχάνονται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.

Λειτουργία εξοικονόμησης ενέργειας
Καταναλώνει μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών μηχανών SPM.

Μεγάλη περιστροφή
Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.

Ασφάλεια
Δεδομένου ότι ο μόνιμος μαγνήτης ενσωματώνεται, η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.

Διανυσματικά χαρακτηριστικά γνωρίσματα ελέγχου

Ενώ ένα συμβατικό σύστημα (σύστημα διεξαγωγής 120-βαθμού) εντυπωσιάζει το ρεύμα στη μηχανή ως τετραγωνικό κύμα, ένας διανυσματικός έλεγχος εντυπωσιάζει την τάση που μετατρέπεται σε κύμα ημιτόνου προς τη θέση του στροφέα (γωνία του μαγνήτη), έτσι είναι δυνατό να ελεγχθεί το ρεύμα μηχανών.

Ανάλυση στην εφαρμογή της σύγχρονης μόνιμης τεχνολογίας μηχανών μαγνητών

1. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στην αγορά εγχώριων συσκευών

Η εφαρμογή της μόνιμης τεχνολογίας μηχανών μαγνητών στην αγορά εγχώριων συσκευών φανερώνεται σε VCDDVD και τους υπολογιστές. Αυτή τη στιγμή, έχει διαμορφώσει βαθμιαία την ανάπτυξη της εκβιομηχάνισης και έχει επεκταθεί βαθμιαία στις πολυφασικές κινήσεις μεταβλητής ταχύτητας. Παραδείγματος χάριν, τα κλιματιστικά μηχανήματα αναστροφέων χρήσης ανθρώπων χρησιμοποιούν τη σύγχρονη μόνιμη τεχνολογία μηχανών μαγνητών για να βελτιώσουν τη λειτουργούσα αποδοτικότητα του κλιματιστικού μηχανήματος, να μειώσουν βαθμιαία τον όγκο της μηχανής κλιματιστικών μηχανημάτων, και να ελαχιστοποιήσουν το θόρυβο που προκαλείται από το κλιματιστικό μηχάνημα.

2. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στην αγορά ανελκυστήρων

Το μόνιμο μαγνητών σύστημα ταχύτητας μηχανών μεταβλητό έχει χρησιμοποιηθεί στην αγορά ανελκυστήρων για σχεδόν 10 έτη. Παραδείγματος χάριν, με τη χρησιμοποίηση μιας αργόστροφης μηχανής μαγνητών σπάνια γαίας μόνιμης ως μηχανή έλξης ανελκυστήρων, η χρήση της μόνιμης μηχανής μαγνητών σπάνια γαίας μπορεί να σώσει τη χρήση 20% ανελκυστήρων της ηλεκτρικής ενέργειας. Οι σύγχρονες μόνιμες μηχανές μαγνητών χρησιμοποιούνται συνήθως στον τομέα σύστημα κίνησης μεταβλητός-ταχύτητας με τις μεγάλες αλλαγές φορτίων και τις απαιτήσεις μεγάλης ρύθμισης.

3. Εφαρμογή της μόνιμης ηλεκτρομηχανικής τεχνολογίας μαγνητών στις βιομηχανικές και επιχειρήσεις μεταλλείας

Με την ανάπτυξη των μόνιμων μηχανών μαγνητών, οι μεγάλες μηχανές μαγνητών ροπής μόνιμες έχουν αναπτυχθεί καλά, ειδικά η επιτυχής έναρξη των μόνιμων μηχανών συχνότητας μαγνητών μεταβλητών στην αγορά έχει δώσει τις βαριές βιομηχανικές και επιχειρήσεις μεταλλείας νέες επιλογές. Δεδομένου ότι η ροπή παραγωγής της μόνιμης μηχανής μαγνητών είναι αρκετά μεγάλη, η χρήση της μηχανικής μετάδοσης μειώνεται και η ταχύτητα είναι ελέγξιμη. Μπορεί να τρέξει με τις χαμηλές ταχύτητες. Επομένως, η εφαρμογή της ρευστής σύζευξης αποβάλλεται, η οποία κερδίζει κόστος το σχετικό εξοπλισμό και τη συντήρηση του ανωτέρω εξοπλισμού δύο, ο οποίος μειώνει τον κίνδυνο ασφάλειας, έτσι η μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή είναι πολύ δημοφιλής σε πολλές βιομηχανικές και επιχειρήσεις μεταλλείας. Λόγω της μεταβλητής λειτουργίας κανονισμού ταχύτητας συχνότητάς του, παρέχει μια ισχυρή εγγύηση για τους χρήστες να βελτιωθεί η αποδοτικότητα παραγωγής και να σωθεί η ηλεκτρική ενέργεια. Επομένως, οι σύγχρονες μόνιμες μηχανές συχνότητας μαγνητών μεταβλητές είναι μια απαραίτητη επιλογή για τις βιομηχανικές και επιχειρήσεις μεταλλείας για να αναβαθμίσουν τον εξοπλισμό τους στο μέλλον.

Επομένως, μπορεί να ειπωθεί ότι η σύγχρονη μηχανή μαγνητών σπάνια γαίας μόνιμη είναι εξοικονόμηση ενέργειας με τη μείωση των απωλειών της, και δεν επηρεάζεται από τις αλλαγές στους λειτουργούντες όρους, το περιβάλλον, και άλλους παράγοντες.
