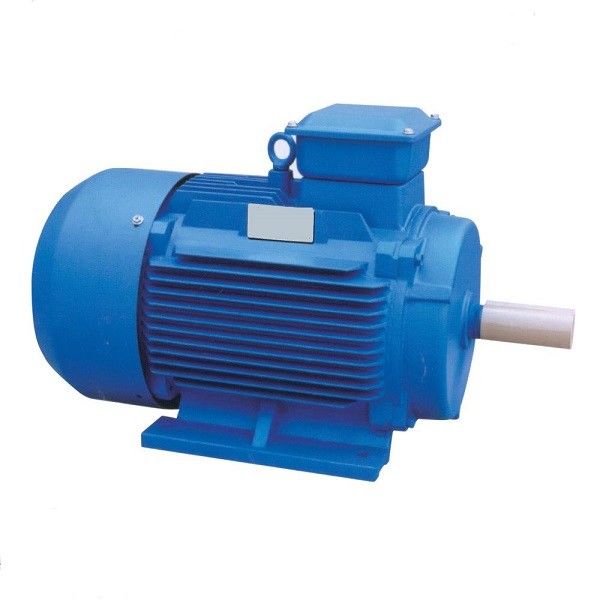

Βιομηχανική μόνιμη ενέργεια μηχανών εναλλασσόμενου ρεύματος μαγνητών IE5 αποδοτική

Οφέλη των μηχανών PMSM:

Υψηλή αποδοτικότητα
Αυτό ισχύει ιδιαίτερα με τις χαμηλότερες ταχύτητες. Η μόνιμη μηχανή μαγνητών δεν απαιτεί το ρεύμα για να παρασχεθεί στο στροφέα της για να παραγάγει τον τομέα στροφέων, επομένως αποβάλλοντας τις απώλειες στροφέων σχεδόν τελείως. Όταν συγκρίνεται με τις μηχανές επαγωγής ή απροθυμίας απαιτεί επίσης τα χαμηλότερα ρεύματα στο στάτη και έχει έναν μεγαλύτερο παράγοντα δύναμης, που οδηγεί στις μικρότερες τρέχουσες εκτιμήσεις στον ελεγκτή, και που αυξάνει τη γενική αποδοτικότητα συστημάτων κίνησης.

Η οδήγηση των χαμηλότερων ταχυτήτων στην υψηλότερη αποδοτικότητα από μια μηχανή επαγωγής να διαγράψει την απαίτηση μιας μετάδοσης ταχύτητα-μείωσης, που παίρνει την πολυπλοκότητα από τη μηχανική ρύθμιση.

Σταθερή ροπή
Αυτός ο τύπος μηχανής μπορεί να παραγάγει τη σταθερή ροπή και να διατηρήσει την πλήρη ροπή με τις χαμηλές ταχύτητες.

Μέγεθος
Το μικρότερο μέγεθος, το ελαφρύς, και η λιγότερη σπείρα παρέχουν μια πυκνότητα υψηλότερης ισχύος.

Οικονομικώς αποδοτικός
Με την απουσία βουρτσών, υπάρχουν μειωμένα κόστη συντήρησης.

Ελάχιστη θερμότητα
Σε PMSM η θερμότητα παράγεται στις σπείρες στατών και δεν υπάρχουν καμία βούρτσα και μόνο ελάχιστη θερμότητα που παράγονται στο στροφέα, που διευκολύνει την ψύξη της μηχανής. Καθώς τρέχουν το δοχείο ψύξης από τις μηχανές επαγωγής, η αξιοπιστία και η διάρκεια ζωής της μηχανής αυξάνονται.

Σειρά ταχύτητας
Αυτός ο τύπος μηχανής μπορεί να έχει μια ευρεία σειρά ταχύτητας με τη χρήση της αποδυνάμωσης τομέων και μπορεί να υιοθετήσει τη μέγιστη ροπή/την τρέχουσα στρατηγική ελέγχου (MTPA) κατά τη διάρκεια της σταθερής λειτουργίας ροπής.

Οι μόνιμες μηχανές εναλλασσόμενου ρεύματος μαγνητών (PMAC) έχουν ένα ευρύ φάσμα των εφαρμογών συμπεριλαμβανομένου:

Βιομηχανικά μηχανήματα: Οι μηχανές PMAC χρησιμοποιούνται σε ποικίλες εφαρμογές βιομηχανικών μηχανημάτων, όπως οι αντλίες, οι συμπιεστές, οι ανεμιστήρες, και τα εργαλεία μηχανών. Προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο, που καθιστά τους ιδανικούς για αυτές τις εφαρμογές.

Ρομποτική: Οι μηχανές PMAC χρησιμοποιούνται στις εφαρμογές ρομποτικής και αυτοματοποίησης, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και την υψηλή αποδοτικότητα. Χρησιμοποιούνται συχνά στα ρομποτικά όπλα, τις πένσες, και άλλα συστήματα ελέγχου κινήσεων.

Συστήματα HVAC: Οι μηχανές PMAC χρησιμοποιούνται στη θέρμανση, τον εξαερισμό, και τα συστήματα κλιματισμού (HVAC), όπου προσφέρουν την υψηλή αποδοτικότητα, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στους ανεμιστήρες και τις αντλίες σε αυτά τα συστήματα.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εσωτερικούς μαγνήτες: Μέγιστη ενεργειακή αποδοτικότητα

Η μόνιμη σύγχρονη μηχανή μαγνητών με τους εσωτερικούς μαγνήτες (IPMSM) είναι η ιδανική μηχανή για τις εφαρμογές έλξης όπου η μέγιστη ροπή δεν εμφανίζεται με τη μέγιστη ταχύτητα. Αυτός ο τύπος μηχανής χρησιμοποιείται στις εφαρμογές που απαιτούν την υψηλή δυναμική και υπερφορτώνουν την ικανότητα. Και είναι επίσης η τέλεια επιλογή εάν θέλετε να ενεργοποιήσετε τους ανεμιστήρες ή τις αντλίες στη σειρά IE4 και IE5. Οι υψηλές δαπάνες αγορών αποζημιώνονται συνήθως μέσω της ενέργειας - αποταμίευση πέρα από το χρόνο εκτέλεσης, υπό τον όρο ότι την λειτουργείτε με τη σωστή μεταβλητή κίνηση συχνότητας.

Οι μηχανή-τοποθετημένες μεταβλητές κινήσεις συχνότητάς μας χρησιμοποιούν μια ενσωματωμένη στρατηγική ελέγχου βασισμένη σε MTPA (μέγιστη ροπή ανά αμπέρ). Αυτό επιτρέπει σε σας για να ενεργοποιήσει τις μόνιμες σύγχρονες μηχανές μαγνητών σας με τη μέγιστη ενεργειακή αποδοτικότητα. Η υπερφόρτωση 200%, η άριστη αρχική ροπή, και η εκτεταμένη σειρά ελέγχου ταχύτητας επιτρέπουν επίσης σε σας για να εκμεταλλευτούν πλήρως την εκτίμηση μηχανών. Για τη γρήγορη κάλυψη του κόστους και των αποδοτικότερων διαδικασιών ελέγχου.

Χαρακτηριστικά γνωρίσματα μηχανών IPM (εσωτερικός μόνιμος μαγνήτης):

Υψηλή ροπή και υψηλή αποδοτικότητα
Η υψηλή ροπή και η υψηλή παραγωγή επιτυγχάνονται με τη χρησιμοποίηση της ροπής απροθυμίας εκτός από τη μαγνητική ροπή.

Ενέργεια - λειτουργία αποταμίευσης
Καταναλώνει μέχρι 30% τη λιγότερη ενέργεια έναντι των συμβατικών μηχανών SPM.

Μεγάλη περιστροφή
Μπορεί να αποκριθεί στην περιστροφή μεγάλων μηχανών με τον έλεγχο δύο τύπος ροπών χρησιμοποιώντας το διανυσματικό έλεγχο.

Ασφάλεια
Δεδομένου ότι ο μόνιμος μαγνήτης ενσωματώνεται, η μηχανική ασφάλεια βελτιώνεται δεδομένου ότι, αντίθετα από σε ένα SPM, ο μαγνήτης δεν θα αποσυνδέσει λόγω της φυγοκεντρικής δύναμης.

Μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες για τις κλασικές σερβο εφαρμογές

Οι μόνιμες σύγχρονες μηχανές μαγνητών με τους εξωτερικούς μαγνήτες (SPMSM) είναι ιδανικές μηχανές όταν χρειάζεστε τις υψηλές υπερφορτώσεις και τη γρήγορη επιτάχυνση, παραδείγματος χάριν στις κλασικές σερβο εφαρμογές. Το επιμηκυμένο σχέδιο οδηγεί επίσης στη χαμηλή μαζική αδράνεια και μπορεί να εγκατασταθεί βέλτιστα. Εντούτοις, ένα μειονέκτημα του συστήματος που αποτελείται από SPMSM και τη μεταβλητή κίνηση συχνότητας είναι οι δαπάνες που συνδέονται με το, καθώς η ακριβή τεχνολογία βουλωμάτων και οι υψηλής ποιότητας κωδικοποιητές χρησιμοποιούνται συχνά.

Συστήματα ανανεώσιμης ενέργειας: Οι μηχανές PMAC χρησιμοποιούνται στα συστήματα ανανεώσιμης ενέργειας, όπως οι ανεμοστρόβιλοι και οι ηλιακοί ιχνηλάτες, όπου προσφέρουν την υψηλή αποδοτικότητα, την πυκνότητα υψηλής δύναμης, και τον ακριβή έλεγχο. Χρησιμοποιούνται συχνά στις γεννήτριες και τα ακολουθώντας συστήματα σε αυτά τα συστήματα.

Ιατρικός εξοπλισμός: Οι μηχανές PMAC χρησιμοποιούνται στο ιατρικό εξοπλισμό, όπως οι μηχανές MRI, όπου προσφέρουν την υψηλή πυκνότητα ροπής, τον ακριβή έλεγχο, και τα χαμηλού θορύβου επίπεδα. Χρησιμοποιούνται συχνά στις μηχανές που οδηγούν τα κινούμενα μέρη σε αυτές τις μηχανές.

Ποιες εφαρμογές χρησιμοποιούν τις μηχανές PMSM;

Οι βιομηχανίες που χρησιμοποιούν τις μηχανές PMSM περιλαμβάνουν μεταλλουργικός, κεραμικός, λαστιχένιος, το πετρέλαιο, τα κλωστοϋφαντουργικά προϊόντα, και πολλά άλλα. Οι μηχανές PMSM μπορούν να σχεδιαστούν για να λειτουργήσουν με τη σύγχρονη ταχύτητα από έναν ανεφοδιασμό των σταθερών εφαρμογών Drive τάσης και συχνότητας καθώς επίσης και μεταβλητής ταχύτητας (VSD). Ευρέως χρησιμοποιημένα στα ηλεκτρικά οχήματα (EVs) που οφείλονται στις πυκνότητες υψηλής αποδοτικότητας και δύναμης και ροπής, είναι γενικά μια ανώτερη επιλογή στις υψηλές εφαρμογές ροπής όπως οι αναμίκτες, οι μύλοι, οι αντλίες, οι ανεμιστήρες, οι εξαεριστήρες, οι μεταφορείς, και οι βιομηχανικές εφαρμογές όπου παραδοσιακά οι μηχανές επαγωγής βρίσκονται.

EMF και εξίσωση ροπής

Σε μια σύγχρονη μηχανή, μέσο EMF που προκαλείται ανά φάση καλείται δυναμικό προκαλεί EMF σε μια σύγχρονη μηχανή, η περικοπή ροής από κάθε αγωγό ανά επανάσταση είναι Pϕ Weber

Κατόπιν ο χρόνος που λαμβάνεται για να ολοκληρώσει μια επανάσταση είναι 60/N SEC

Μέσο EMF που προκαλείται ανά αγωγό μπορεί να υπολογιστεί με τη χρησιμοποίηση

(PϕN/60) Χ Zph = (PϕN/60) Χ 2Tph

Όπου Tph = Zph/2

Επομένως, μέσο EMF ανά φάση είναι,

= 4 Χ ϕ Χ Tph Χ PN/120 = 4ϕfTph

Όπου Tph = αριθ. Από τις στροφές που συνδέονται σωρηδόν ανά φάση

ϕ = ροή/πόλος στο weber

P= αριθ. Από τους πόλους

Συχνότητα F= στο Hz

Zph= αριθ. Από τους αγωγούς που συνδέονται σωρηδόν ανά φάση. = Zph/3

Η EMF εξίσωση εξαρτάται από τις σπείρες και τους αγωγούς στο στάτη. Για αυτήν την μηχανή, ο παράγοντας Kd διανομής και ο παράγοντας KP πισσών εξετάζονται επίσης.

Ως εκ τούτου, Ε = 4 Χ ϕ Χ φ Χ Tph xKd Χ KP

Η εξίσωση ροπής μιας μόνιμης σύγχρονης μηχανής μαγνητών δίνεται ως,

Τ = (3 Χ Eph Χ Iph Χ sinβ)/ωm

Ο λόγος για τον οποίο η μόνιμη μηχανή μαγνητών μπορεί να σώσει την ηλεκτρική ενέργεια:

Όταν τριφασικό windings στατών της μόνιμης μηχανής μαγνητών (κάθε μια με μια διαφορά της ηλεκτρικής γωνίας 120°) ταΐζεται με ένα τριφασικό εναλλασσόμενο ρεύμα με μια συχνότητα μακριά, ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται με μια σύγχρονη ταχύτητα θα παραχθεί.

Στο σταθερό κράτος, το κύριο μαγνητικό πεδίο πόλων περιστρέφεται συγχρόνως με το περιστρεφόμενο μαγνητικό πεδίο, έτσι η ταχύτητα στροφέων είναι επίσης η σύγχρονη ταχύτητα, ο στάτης που περιστρέφονται το μαγνητικό πεδίο και το κύριο μαγνητικό πεδίο πόλων που καθιερώνεται από το μόνιμο μαγνήτη παραμένουν σχετικά στατικοί, και αλληλεπιδρούν και παράγουν την ηλεκτρομαγνητική ροπή, η μηχανή κίνησης περιστρέφεται και εκτελεί την ενεργειακή μετατροπή.

Ο μόνιμος αεροσυμπιεστής συχνότητας μαγνητών μεταβλητός υιοθετεί μια υψηλής απόδοσης μόνιμους μηχανή + έναν αναστροφέα μαγνητών (μηχανή ΠΡΩΘΥΠΟΥΡΓΟΥ). Ο οικοδεσπότης βιδών και η υψηλής απόδοσης μόνιμη μηχανή μαγνητών μοιράζονται τον ίδιο κύριο άξονα. Η μηχανή δεν έχει καμία σχέση. , η αποδοτικότητα μετάδοσης είναι 100%. Αυτή η δομή αποβάλλει το παραδοσιακό σημείο αποτυχίας μηχανών φέρον και πραγματοποιεί τη μηχανή συντήρηση-ελεύθερη.

Το μόνιμο υλικό μαγνητών σπάνια γαίας έχει τις άριστες μαγνητικές ιδιότητες. Μετά από τη μαγνήτιση, μπορεί να καθιερώσει ένα ισχυρό μόνιμο μαγνητικό πεδίο χωρίς πρόσθετη ενέργεια, η οποία χρησιμοποιείται για να αντικαταστήσει τον ηλεκτρικό τομέα διέγερσης των παραδοσιακών μηχανών. , Αξιόπιστη λειτουργία, μικρό μέγεθος, και ελαφρύς. Μπορεί όχι μόνο να επιτύχει τη υψηλή επίδοση (όπως η υπερβολιή υψηλός αποδοτικότητα, η εξαιρετικά-υψηλός-ταχύτητα, και η υπερβολιή υψηλός ταχύτητα απάντησης) χωρίς ταίρι από τις παραδοσιακές ηλεκτρικές μηχανές διέγερσης αλλά και μπορεί να γίνει στις ειδικές μηχανές που μπορούν να συναντήσουν τις συγκεκριμένες λειτουργικές απαιτήσεις, όπως οι μηχανές έλξης ανελκυστήρων, οι ειδικές μηχανές για τα αυτοκίνητα, κ.λπ.

Ο συνδυασμός υψηλής απόδοσης μόνιμης μηχανής μαγνητών σπάνια γαίας με την ηλεκτρονική τεχνολογία τεχνολογίας δύναμης και ελέγχου μικροϋπολογιστών έχει βελτιώσει την απόδοση του συστήματος μηχανών και μετάδοσης σε ένα νέο επίπεδο:

Η υψηλής απόδοσης μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή διατηρεί πάντα την υψηλή αποδοτικότητα κάτω από οποιοδήποτε φορτίο, που σώζει περισσότερο από την ενέργεια 38% που συγκρίνεται με τις συνηθισμένες μηχανές και περισσότερο από την ενέργεια 10% - αποταμίευση με τις μεταβλητές μηχανές συχνότητας επαγωγής.

Αφότου σταματούν τη μηχανή, μπορεί να αρχίσει αμέσως, και την μπορεί να αρχίσει και να σταματήσουν απείρως χωρίς επιρροή της ζωής της μηχανής. Το αρχικό ρεύμα δεν υπερβαίνει 100% του πλήρους ρεύματος φορτίων.

Επειδή η μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή έχει τα πλεονεκτήματα της αργόστροφης και υψηλής ροπής παραγωγής, ο μεταβλητός τρόπος ελέγχου συχνότητάς του είναι ευρύτερος από αυτός της συνηθισμένης μηχανής συχνότητας επαγωγής μεταβλητής. Η μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή είναι 30% μικρότερο στον όγκο και τον αναπτήρα 35% σε βάρος από τις μηχανές με την ίδια ισχύ, και ευκολότερος να διατηρήσει. Επομένως, η βελτίωση της απόδοσης και του επιπέδου του ενισχυτικού τεχνικού εξοπλισμού είναι μια σημαντική κατεύθυνση ανάπτυξης για τη αυτοκινητοβιομηχανία για να ρυθμίσει τη βιομηχανική δομή.

Αυτή τη στιγμή, η υψηλής απόδοσης μόνιμη μηχανή συχνότητας μαγνητών μεταβλητή είναι η καλύτερη επιλογή για μια μηχανή κίνησης αεροσυμπιεστών βιδών. Είναι αποδοτικότερο και εξοικονόμηση ενέργειας από μια συνηθισμένη τριφασική ασύγχρονη μεταβλητή μηχανή συχνότητας!

Ι. συντήρηση

1. Παρακαλώ πραγματοποιήστε την κανονική συντήρηση του ρουλεμάν αυστηρά σύμφωνα με το φέρον πιάτο ένδειξης λίπανσης. Η μηχανή πρέπει να ξαναγεμιστεί με το λίπος αμέσως μετά από να τρέξει για περίπου 2000 ώρες, και το εμπορικό σήμα λιπών πρέπει να προσδιοριστεί προσεκτικά πρίν ξαναγεμίζει. Όταν το ρουλεμάν βρίσκεται για να υπερθερμαίνεται ή το λίπος υποβιβάζεται κατά τη λειτουργία, πρέπει να αντικατασταθεί εγκαίρως. Το παλαιό τη λίπος πρέπει να αφαιρεθεί κατά αντικατάσταση, και το ρουλεμάν και οι εσωτερικοί και εξωτερικοί ελαιοθάλαμοι κάλυψης του ρουλεμάν πρέπει να καθαριστούν με τη βενζίνη, και έπειτα το καθαρό λίπος του ίδιου εμπορικού σήματος πρέπει να προστεθεί. Μηχανή με μια ταχύτητα 3000rpm και ανωτέρω, το ποσό ανεφοδιασμού σε καύσιμα: τη φέρουσα κοιλότητα γεμίζουν, το ποσό λίπους που προστίθεται στον ελαιοθάλαμο του ρουλεμάν που η εσωτερική κάλυψη αποτελεί το 1/2 του ελαιοθαλάμου, το υπόλοιπο ποσό ανεφοδιασμού σε καύσιμα μηχανών ταχύτητας: την εσωτερική κοιλότητα ρουλεμάν γεμίζουν, και το ρουλεμάν ο ελαιοθάλαμος που εσωτερικής κάλυψης γεμίζει το ποσό λίπους καταλαμβάνει το 2/3 του ελαιοθαλάμου.

2. Κατά αντικατάσταση του ρουλεμάν, ειδικό φέρον την εργαλείο αποσύνθεσης πρέπει να χρησιμοποιηθεί για να τραβήξει το ρουλεμάν από τον άξονα μηχανών, και η δύναμη αποσύνθεσης δεν πρέπει να εφαρμοστεί άμεσα στον άξονα μηχανών. Κατά εγκατάσταση ενός νέου ρουλεμάν, καυτή τη μέθοδος μανικιών πρέπει να χρησιμοποιηθεί για να εγκαταστήσει το ρουλεμάν. Αφότου θερμαίνεται το ρουλεμάν σε 90°C, το φέρον μανίκι πρέπει να τοποθετηθεί στη φέρουσα θέση στον άξονα.

ΙΙ. αποθήκευση

Η μηχανή πρέπει να αποθηκευτεί σε μια αερισμένη και ξηρά θέση χωρίς διαβρωτικό αέριο.

ΙΙΙ. αποκήρυξη

Η επιχείρηση δεν είναι αρμόδια για τη συντήρηση και την αποζημίωση για τις αποτυχίες μηχανών που εμφανίζονται στις ακόλουθες περιπτώσεις.

1. Η μακροπρόθεσμη αυστηρή λειτουργία υπερφόρτωσης της μηχανής αναγκάζει το τύλιγμα για να γίνει θερμαμένο και.

2. Το προϊόν δεν εγκαθίσταται σωστά, όπως σοβαρά να χτυπήσει στον άξονα μηχανών και η επιφάνεια φλαντζών της κάλυψης μηχανών για να προκαλέσει την παραμόρφωση των μερών.

3. Ο χρήστης δεν χρησιμοποιεί και αποθηκεύει τη μηχανή σωστά σύμφωνα με τις διατάξεις αυτού του εγχειριδίου, και η αποτυχία και η απώλεια προκαλούνται από τους ανθρώπινους παράγοντες.
