Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: Ναυτιλιακή συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Ονομασία: |
Βιομηχανία Χρήση μόνιμου μαγνήτη Συγχρονής ηλεκτρικός κινητήρας Κατασκευαστής |
Τρέχων: |
Κλιματισμός |
Υλικό: |
Σπάνιες γης NdFeB |
Εγκατάσταση: |
ΙΜΒ3 ΙΜΒ5 ΙΜΒ35 |
Φάση: |
Φάση 3 |
Πολωνοί: |
2,4,6,8,10 |
Πεδίο ισχύος: |
5.5-3000kw |
Τετάρτη: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Μέγεθος πλαισίου: |
Από H112 έως H450 |
Τρόπος ελέγχου: |
Ελέγχος διανυσμάτων ανοικτού βρόχου με μετατροπέα |
Ονομασία: |
Βιομηχανία Χρήση μόνιμου μαγνήτη Συγχρονής ηλεκτρικός κινητήρας Κατασκευαστής |
Τρέχων: |
Κλιματισμός |
Υλικό: |
Σπάνιες γης NdFeB |
Εγκατάσταση: |
ΙΜΒ3 ΙΜΒ5 ΙΜΒ35 |
Φάση: |
Φάση 3 |
Πολωνοί: |
2,4,6,8,10 |
Πεδίο ισχύος: |
5.5-3000kw |
Τετάρτη: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Μέγεθος πλαισίου: |
Από H112 έως H450 |
Τρόπος ελέγχου: |
Ελέγχος διανυσμάτων ανοικτού βρόχου με μετατροπέα |
Παράμετροι προϊόντος:
| Σχήμα | Ονομαστική ισχύς ((KW) | Ονομαστική τάση ((V) | Κατηγοριοποιημένο ρεύμα ((A)) | Ονομαστική ταχύτητα ((r/min) | Αποτελεσματικότητα (%) | Συντελεστής ισχύος | Ονομαστική συχνότητα ((Hz) | Παράγοντας εξυπηρέτησης |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| ΤΥC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| ΤΥC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| ΤΥC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| ΤΥC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| ΤΥC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| ΤΥC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| ΤΥC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| ΤΥC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| ΤΥC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| ΤΥC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| ΤΥC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| ΤΥC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| ΤΥC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| ΤΥC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| ΤΥC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| ΤΥC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| ΤΥC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Μέγεθος πλαισίου | 132 | 160 | 180 | 200 | 225 | 250 M/l | 280M/l | ||||
| Μηχανικές ιδιότητες | |||||||||||
| Κράτος/προστατευτική θήκη /Τερματικά κουτιά |
Υλικό | Χυτοσίδηρο | |||||||||
| Εγκατάσταση | Β3/Β35 | ||||||||||
| Αξία IP | IP23 | ||||||||||
| Μέθοδος ψύξης | IC01(ΟΔΠ) | ||||||||||
| Γη | Μέσα στο κάλυμμα της καλωδίωσης και στη βάση της μηχανής | ||||||||||
| Κουρέματα | Κάλυψη από σκόνη/διαφάνεια | ZZ/C3 | /C3 | ||||||||
| Εγκατάσταση ρουλεμάν | Εναλλακτικές τεχνικές | ||||||||||
| DE fix ελαστικά |
3000 στροφές ανά λεπτό | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 στροφές ανά λεπτό | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Διόρθωση ΝΔΕ ελαστικά |
3000 στροφές ανά λεπτό | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 στροφές ανά λεπτό | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Λιπαντική |
Υλικό | ESSO UNIREX N2 | |||||||||
| Σωλήνες πετρελαίου | / | Συσκευή λιπαντικής επένδυσης για την άκρη της ασπίδας | σωλήνα | ||||||||
| Σκόρπιση | Με καπάκι από καουτσούκ για τυφλά για μεταφορά και αποθήκευση | ||||||||||
| Αξία | Υλικό | Ατσάλι 45# | |||||||||
| Τύπος Β | |||||||||||
| όριο δονήσεων (mm/s) |
1.6 | 2.2 | |||||||||
| Εισορρόπηση | 1/2 κλειδί G2,5 βαθμός | ||||||||||
Πίνακα ονομασίας |
Υλικό |
Άλλες χημικές ενώσεις | |||||||||
| Ηλεκτρική απόδοση | |||||||||||
| Τετάρτη | 380/400V (ή 440/460V) τρία τερματικά | ||||||||||
Επίδραση |
Υλικό | χάλκινο υψηλής καθαρότητας | |||||||||
| Βύθιση μέθοδος |
ΠΕΠ και ξήρανση | ||||||||||
Κατηγορία μόνωσης |
155(F) | ||||||||||
| Παράγοντας υπηρεσίας | 1.0/1.2/1.3 | ||||||||||
| στατήρα και ρότορα στρώση |
χάλυβα πυριτίου | ||||||||||
| μόνιμος μαγνήτης | NdFeB | ||||||||||
Περιγραφή του προϊόντος:

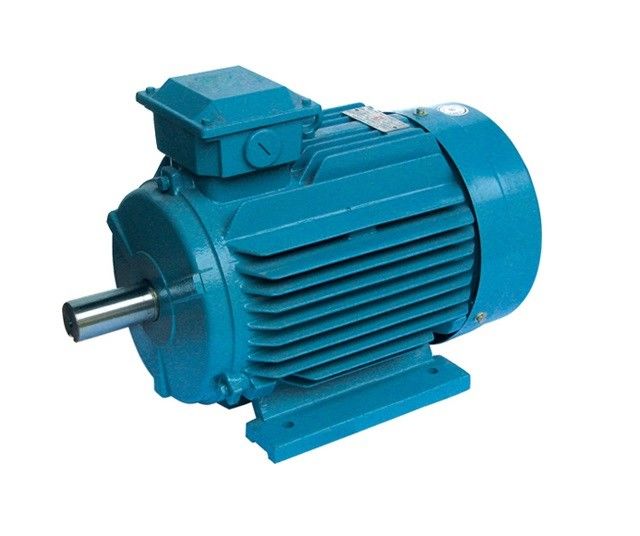

Η σειρά TYC υπερ-υπερ-υψηλής απόδοσης μονίμων μαγνητών σπάνιων γαιών συγχρονικός κινητήρας που υπερβαίνει το πρότυπο απόδοσης IE4 είναι ο τελευταίος ειδικός κινητήρας για συμπιεστές που αναπτύχθηκε από την εταιρεία μας.Υιοθετεί υψηλής απόδοσης σπάνιες γης μόνιμα μαγνήτες υλικά και τεχνολογία μετατροπής συχνότητας, λειτουργεί χωρίς έλεγχο διανυσματικού κωδικοποιητή και έχει μαγνητική δομή από χάλυβα. , έχει τα πλεονεκτήματα της υψηλής απόδοσης, της αξιόπιστης λειτουργίας και της καλής εναλλακτικότητας της εγκατάστασης.
| Μέγεθος B3/B35 | Οικουμενικό μέγεθος | ||||||||||||||
| Μέγεθος πλαισίου | Α | ΑΑ | ΑΒ | Β | ΒΒ | ΑΧ | H | Κ | Γ | Κλιματισμός | Α.Δ. | Β.Σ. | ΚΚ | Α | |
| 3000 στροφές ανά λεπτό | 1500 στροφές ανά λεπτό | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160 μ. | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 λίτρα | 254 | 318 | 87 | 714 | |||||||||||
| 180 μ. | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180 λίτρα | 279 | 355 | 86 | 778 | |||||||||||
| 200 λίτρα | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Παγκόσμιο μέγεθος | Μέγεθος B35/B5/V1 | ||||||||||||||||
| Μέγεθος πλαισίου | D | Ε/ΔΕ | F | G | ΓΔ | N | Μ | Π | S | Τ | R | ΛΑ | |||||
| 3000 στροφές |
1500 στροφές |
3000 στροφές |
1500 στροφές |
3000 στροφές |
1500 στροφές |
3000 στροφές |
1500 στροφές |
3000 στροφές |
1500 στροφές |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160 μ. | 42k6 | 110/80 | 12 | 37 | 8 | 250 j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 λίτρα | |||||||||||||||||
| 180 μ. | 48k6 | 110/80 | 14 | 42.5 | 9 | 250 j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180 λίτρα | |||||||||||||||||
| 200 λίτρα | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350 j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450 j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Αρχή κινητήρων μόνιμων μαγνητών:
Ένας κινητήρας μόνιμου μαγνήτη είναι μια συσκευή που χρησιμοποιεί μόνιμους μαγνήτες για να παράγει μαγνητικό πεδίο για την περιστροφή του κινητήρα.Μια τροχιά στο στατήρα ενεργοποιείται με ηλεκτρικό ρεύμα για να παράγει ένα περιστρεφόμενο μαγνητικό πεδίοΟι μόνιμοι μαγνήτες στον ρότορα, με τη σειρά τους, προσελκύονται από το περιστρεφόμενο μαγνητικό πεδίο και το ακολουθούν.μπορεί να παράγεται συνεχής περιστροφική κίνηση στον ρότοραΟι κινητήρες μόνιμων μαγνητών χαρακτηρίζονται από υψηλή απόδοση, υψηλή πυκνότητα ισχύος και γρήγορη απόκριση.
