Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: ENNENG
Πιστοποίηση: CE,UL
Αριθμό μοντέλου: PMM
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD 500-5000/set
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Χρόνος παράδοσης: 15-120 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 20000 σύνολα/έτος
Όνομα: |

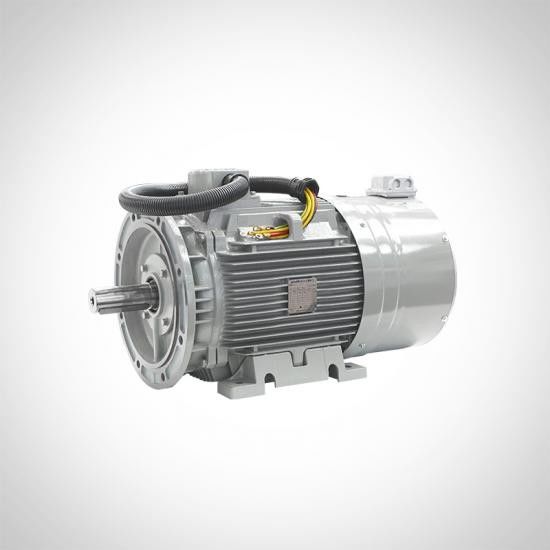

Μοτέρ PM Direct Drive για περιστροφικό κοχλιωτό αεροσυμπιεστή |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Φάση: |
φάση 3 |
Πολωνοί: |
2,4,6,8,10 |
Σειρά δύναμης: |
5.5-3000kw |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Μέγεθος πλαισίων: |
Από H112 σε H450 |
Τρόπος ελέγχου: |
Διανυσματικός έλεγχος ανοικτών βρόχων Invertor |
Όνομα: |
Μοτέρ PM Direct Drive για περιστροφικό κοχλιωτό αεροσυμπιεστή |
Τρέχων: |
Εναλλασσόμενο ρεύμα |
Υλικό: |
Σπάνια Γη NdFeB |
Εγκατάσταση: |
IMB3 IMB5 IMB35 |
Φάση: |
φάση 3 |
Πολωνοί: |
2,4,6,8,10 |
Σειρά δύναμης: |
5.5-3000kw |
Τάση: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Μέγεθος πλαισίων: |
Από H112 σε H450 |
Τρόπος ελέγχου: |
Διανυσματικός έλεγχος ανοικτών βρόχων Invertor |
Παράμετροι προϊόντων:
| Πρότυπο | Εκτιμημένη δύναμη (KW) | Εκτιμημένη τάση (Β) | Εκτιμημένο ρεύμα (Α) | Εκτιμημένη ταχύτητα (r/min) | Αποδοτικότητα (%) | Παράγοντας δύναμης | Εκτιμημένη συχνότητα (Hz) | Παράγοντας υπηρεσιών |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0,96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z22518 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z22518 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z22518 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| Tyc-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| Tyc-200-3000-Z25018 | 220 | 359 | 97.0 | |||||
| Tyc-200-3000-Z25018 | 250 | 408 | 97.0 |
| Μέγεθος πλαισίων | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Μηχανικές ιδιότητες | |||||||||||
| Ασπίδα πλαισίων/τελών κιβώτια του /Terminal |
Υλικό | Χυτοσίδηρος | |||||||||
| Μοντάρισμα | B3/B35 | ||||||||||
| Βαθμός IP | IP23 | ||||||||||
| Μέθοδος ψύξης | IC01 (ODP) | ||||||||||
| Γη | Μέσα στην κάλυψη καλωδίωσης και τη βάση μηχανών | ||||||||||
| Ρουλεμάν | Κάλυψη σκόνης/εκκαθάριση | ZZ/C3 | το /C3 | ||||||||
| Φέρουσα αποτύπωση | Αποτύπωση de, NDE με το πλυντήριο άνοιξη κυμάτων | ||||||||||
| Αποτύπωση de ρουλεμάν |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Αποτύπωση NDE ρουλεμάν |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Λίπανση |
Υλικό | Ν2 ΤΟΥ ESSO UNIREX | |||||||||
| Σωλήνας ελαίου | / | Συσκευή λίπανσης ασπίδων τελών | σωλήνας | ||||||||
| βούλωμα | Με τη λαστιχένια τυφλή κάλυψη για τη μεταφορά και την αποθήκευση | ||||||||||
| Άξονας | Υλικό | Steel45# | |||||||||
| Τύπος Β | |||||||||||
| όριο δόνησης (mm/s) |
1.6 | 2.2 | |||||||||
| Ισορροπία | 1/2 βασικός βαθμός G2.5 | ||||||||||
Πινακίδα |
Υλικό |
Κράμα αργιλίου | |||||||||
| Ηλεκτρική απόδοση | |||||||||||
| Τάση | 380/400V (or440/460V) τρία τερματικά | ||||||||||
Τύλιγμα |
Υλικό | χαλκός υψηλής αγνότητας | |||||||||
| Βύθιση μέθοδος |
VPI και ξήρανση | ||||||||||
Βαθμός μόνωσης |
155(Φ) | ||||||||||
| Παράγοντας υπηρεσιών | 1.0/1.2/1.3 | ||||||||||
| στάτης και στροφέας ελασματοποίηση |
χάλυβας πυριτίου | ||||||||||
| μόνιμος μαγνήτης | NdFeB | ||||||||||
Περιγραφή προϊόντων:
Η TYC σειράς εξαιρετικά-υψηλός-αποδοτικότητας σύγχρονη μηχανή μαγνητών σπάνια γαίας μόνιμη που υπερβαίνει τα πρότυπα αποδοτικότητας IE4 είναι η πιό πρόσφατη ειδική μηχανή για τους συμπιεστές που αναπτύσσονται από την επιχείρησή μας. Υιοθετεί την υψηλής απόδοσης σπάνια γαία που τα μόνιμα υλικά μαγνητών και η τεχνολογία μετατροπής συχνότητας, λειτουργούν χωρίς διανυσματικό έλεγχο κωδικοποιητών, και έχουν μια μαγνητική δομή χάλυβα. , έχει τα πλεονεκτήματα της υψηλής αποδοτικότητας, της αξιόπιστης λειτουργίας και της καλής ανταλλαξιμότητας εγκαταστάσεων.
| B3/B35 μέγεθος | Καθολικό μέγεθος | ||||||||||||||
| Μέγεθος πλαισίων | Α | AA | Αβ | Β | BB | Εκτάριο | Χ | Κ | Γ | Εναλλασσόμενο ρεύμα | ΑΓΓΕΛΙΑ | BS | KK | Λ | |
| 3000rpm | 1500rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Καθολικό μέγεθος (轴伸) | B35/B5/V1 μέγεθος | ||||||||||||||||
| Μέγεθος πλαισίων | Δ | E/DE | Φ | Γ | GD | Ν | Μ | Π | S | Τ | Ρ | Λα | |||||
| 3000 περιστροφή/λεπτό |
1500 περιστροφή/λεπτό |
3000 περιστροφή/λεπτό |
1500 περιστροφή/λεπτό |
3000 περιστροφή/λεπτό |
1500 περιστροφή/λεπτό |
3000 περιστροφή/λεπτό |
1500 περιστροφή/λεπτό |
3000 περιστροφή/λεπτό |
1500 περιστροφή/λεπτό |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
